Schemat elektryczny i przewodnik po komponentach pompy ciepła Viessmann 100-AW
Szczegółowy przewodnik techniczny i schemat połączeń dla pompy ciepła Viessmann 100-AW AM2V. Zawiera zestawienie komponentów, oznaczenia czujników oraz wytyczne dotyczące instalacji elektrycznej.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny schemat połączeń elektrycznych oraz przewodnik po komponentach dla jednostki zewnętrznej (ODU) i wewnętrznej (IDU) pompy ciepła Viessmann 100-AW AM2V. Dokument służy do celów serwisowych, instalacyjnych oraz diagnostycznych, przedstawiając szczegółowe rozmieszczenie złączy, czujników oraz zabezpieczeń.
Opis komponentów i złączy
Schemat obejmuje kluczowe elementy systemu, w tym:
- Jednostka zewnętrzna (ODU): Zawiera skrzynkę przyłączeniową, zasilanie oraz czujniki temperatury zewnętrznej.
- Jednostka wewnętrzna (IDU): Główna płyta sterująca (PC4003) z licznymi wejściami i wyjściami sterującymi.
- Czujniki: System obsługuje czujniki temperatury zasilania (TOUT), powrotu (TIN), temperatury zewnętrznej (TO), temperatury zasobnika CWU (TCYL) oraz czujniki obiegów grzewczych (THC1, THC2).
- Elementy wykonawcze: Sterowanie pompami obiegowymi (PHC, PHC1, PHC2), zaworem przełączającym (VCH) oraz pompą cyrkulacyjną CWU (PHWC).
Bezpieczeństwo i instalacja
Podczas prac serwisowych należy bezwzględnie przestrzegać następujących zasad:
- Przed przystąpieniem do serwisu należy odłączyć zasilanie elektryczne.
- Instalacje elektryczne muszą być zgodne z lokalnymi przepisami (w USA z NEC/NFPA 70, w Kanadzie z CEC/CSA C22.1).
- W przypadku wymiany przewodów należy stosować wyłącznie zamienniki o parametrach identycznych z oryginalnymi.
- Niewłaściwe podłączenie może prowadzić do uszkodzenia urządzenia lub zagrożenia życia.
Dane techniczne i parametry
System wykorzystuje magistralę komunikacyjną z rezystorem końcowym 120 Ohm (EOL) dla protokołu Modbus. Płyta sterująca PC4003 obsługuje sygnały analogowe 0-10V oraz wejścia PWM dla precyzyjnego sterowania komponentami systemu grzewczego.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Błąd komunikacji Modbus
Sprawdź poprawność instalacji rezystora końcowego 120 Ohm (EOL) na końcach magistrali.
Nieprawidłowe odczyty temperatury
Zweryfikuj poprawność podłączenia czujników TOUT, TIN, TO lub TCYL do odpowiednich pinów na płycie PC4003.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone przed otwarciem obudowy.
- Sprawdź zgodność instalacji z lokalnymi przepisami elektrycznymi.
- Zweryfikuj poprawność połączeń między jednostką zewnętrzną a wewnętrzną.
- Upewnij się, że wszystkie czujniki są prawidłowo osadzone w gniazdach.
- Sprawdź stan bezpieczników (F3) przed uruchomieniem.

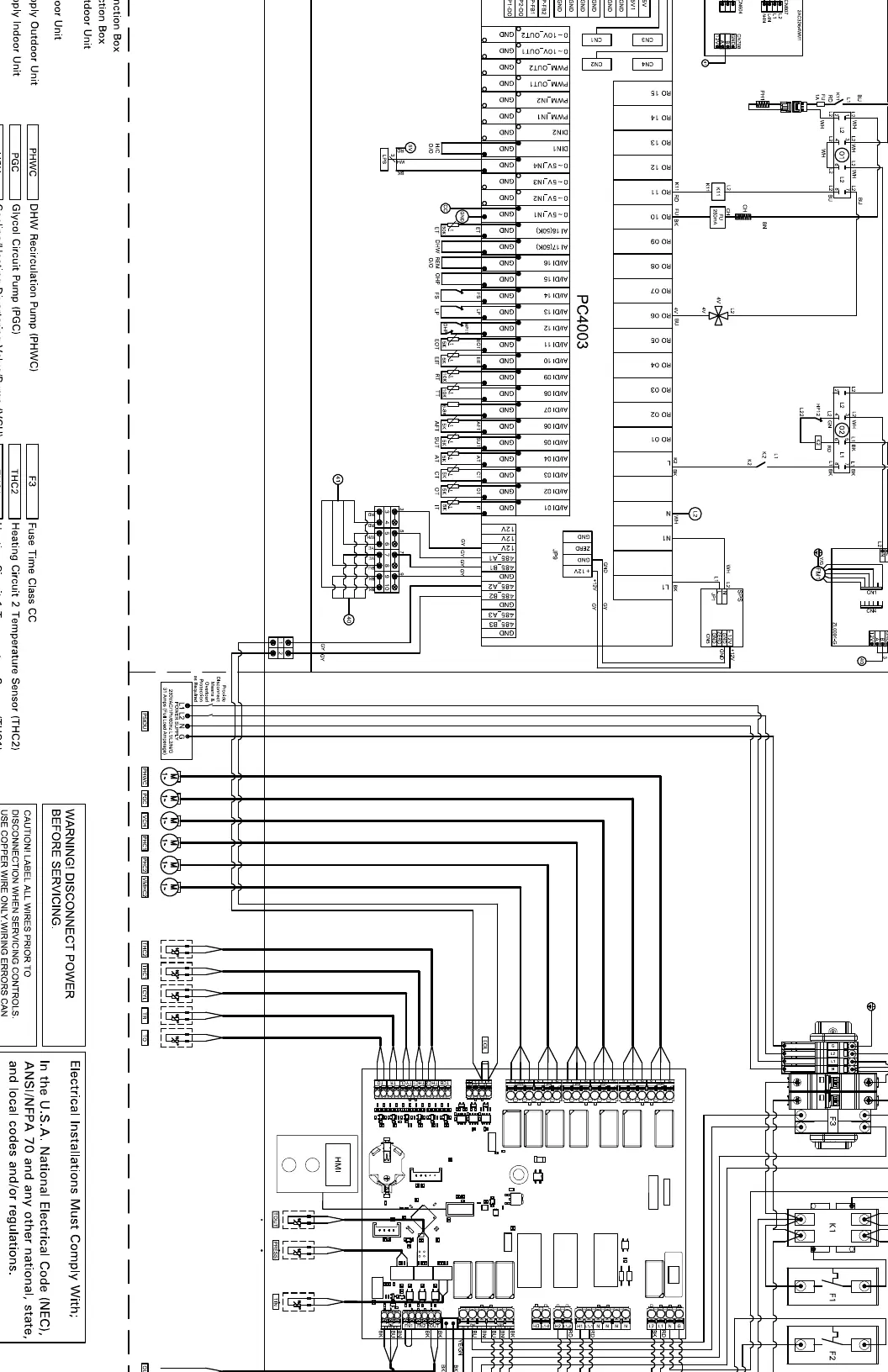

Ilustracje i schematy
- Schemat przedstawia fizyczne połączenia między płytą główną PC4003 a peryferiami.
- Oznaczenia literowe (np. PHC, VCH) odpowiadają konkretnym pompom i zaworom w instalacji hydraulicznej.
- Sekcja B wskazuje na skrzynkę przyłączeniową jednostki zewnętrznej.
Zgodność modelu
- Dotyczy wyłącznie modelu 100-AW AM2V.
- Wymaga przestrzegania norm NEC/NFPA 70 (USA) lub CEC/CSA C22.1 (Kanada).
