Instrukcja obsługi gwoździarki i zszywacza WEN 61722

Szybki przewodnik po instrukcji obsługi gwoździarki i zszywacza WEN 61722. Dowiedz się, jak bezpiecznie używać narzędzia, ładować zszywki i gwoździe, regulować głębokość wbijania oraz przeprowadzać konserwację.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

WEN 61722 to gwoździarka i zszywacz pneumatyczny 18-gauge. Wymaga smarowania przed każdym użyciem (4-5 kropli oleju do wlotu powietrza) oraz zasilania sprężonym powietrzem o ciśnieniu 60-100 PSI. str. 3, 8

Najważniejsze czynności

Ładowanie gwoździ/zszywek str. 9
Regulacja głębokości wbijania str. 10
Usuwanie zacięć str. 11

Pierwsze uruchomienie

Nasmaruj narzędzie, wlewając 4-5 kropli oleju do wlotu powietrza. str. 8
Podłącz do kompresora z regulowanym ciśnieniem (60-100 PSI). str. 8

Problemy i rozwiązania

Narzędzie przepuszcza powietrze

Sprawdź uszczelki O-ring w zaworze spustowym lub między korpusem a głowicą.

str. 13

Zacięcia

Odłącz zasilanie, otwórz magazynek, usuń zacięty element.

str. 11, 13

Konserwacja i reset

Regularne smarowanie (przed każdym użyciem) oraz czyszczenie narzędzia. str. 12

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Ciśnienie robocze	60-100 PSI	Zakres ciśnienia powietrza zasilającego.	str. 3
Pojemność magazynka	100	Liczba elementów złącznych.	str. 3

Gdzie szukać w PDF

Specyfikacje str. 3
Instrukcja obsługi str. 10, 11
Lista części str. 15

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 7

Schemat podłączenia do zasilania powietrzem

Strona 8

Strona 9

Strona 10

Najważniejsze informacje z instrukcji

Gwoździarka i zszywacz WEN 61722 to narzędzie pneumatyczne przeznaczone do użytku domowego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć obrażeń ciała. Narzędzie wymaga zasilania sprężonym powietrzem o ciśnieniu od 60 do 100 PSI. Należy pamiętać o regularnym smarowaniu narzędzia przed każdym użyciem.

Przygotowanie do pracy

Przed pierwszym użyciem i przed każdym dniem pracy należy nasmarować narzędzie. Jeśli nie używasz naolejacza liniowego, wlej 4-5 kropli oleju do narzędzi pneumatycznych bezpośrednio do wlotu powietrza. Upewnij się, że narzędzie jest odłączone od zasilania podczas smarowania.

Podłączenie do zasilania

Upewnij się, że magazynek jest pusty, a wylot narzędzia skierowany w bezpieczną stronę.
Podłącz wąż powietrzny do wlotu powietrza w narzędziu.
Ustaw ciśnienie na kompresorze w zakresie 60-100 PSI.
Po podłączeniu wystrzel narzędzie 3-4 razy w kawałek drewna odpadowego, aby rozprowadzić olej.

Obsługa urządzenia

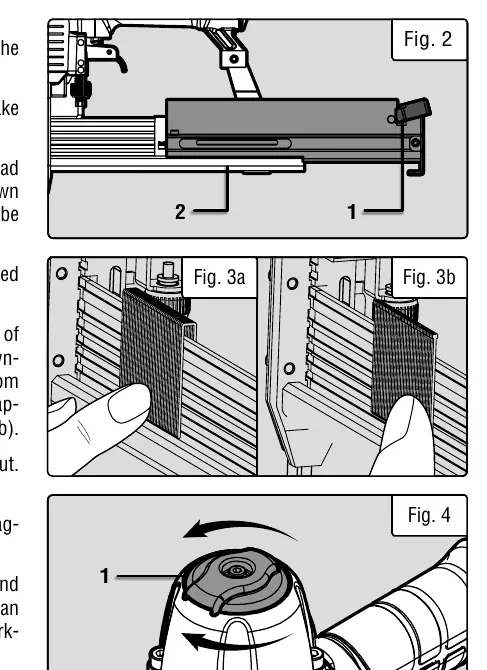

Ładowanie zszywek i gwoździ

Naciśnij blokadę magazynka i wysuń ruchomą część magazynka.
Włóż zszywki lub gwoździe (zgodnie z typem: 18-gauge brad nails 5/8" do 2" lub 18-gauge 1/4" narrow-crown staples 5/8" do 1-5/8").
Wsuń magazynek z powrotem, aż usłyszysz kliknięcie blokady.

Regulacja głębokości

Użyj pokrętła regulacji głębokości (Depth Adjustment Wheel) znajdującego się przy spuście. Obracaj zgodnie z ruchem wskazówek zegara, aby zwiększyć głębokość wbijania, lub przeciwnie, aby ją zmniejszyć.

Tryby pracy

Narzędzie obsługuje dwa tryby pracy: single-sequential (pojedynczy) oraz full-sequential. W obu przypadkach należy najpierw docisnąć wspornik bezpieczeństwa do powierzchni roboczej, a następnie pociągnąć za spust.

Konserwacja

Regularnie czyść narzędzie za pomocą wilgotnej szmatki i łagodnego mydła. Nie używaj rozpuszczalników, które mogą uszkodzić części wewnętrzne. Po zakończeniu pracy przechowuj narzędzie w suchym, chłodnym miejscu, najlepiej w oryginalnej walizce, w temperaturze od 10 do 30 stopni Celsjusza.

Rozwiązywanie problemów

W przypadku zacięcia się gwoździ:

Odłącz narzędzie od zasilania powietrzem.
Otwórz magazynek i usuń pozostałe elementy złączne.
Otwórz zatrzask usuwania zacięć (jam-clearing latch) i podnieś przednią płytę.
Usuń zacięty element za pomocą szczypiec.
Zamknij płytę i sprawdź, czy mechanizm działa płynnie.

Praktyczna pomoc

Typowe problemy

Narzędzie przepuszcza powietrze w okolicy spustu

Sprawdź i wymień uszczelkę typu O-ring w zaworze spustowym lub głowicę zaworu.

Gwoździe wbijane są zbyt głęboko

Zmniejsz ciśnienie powietrza lub wyreguluj głębokość za pomocą pokrętła.

Zacięcia gwoździ

Upewnij się, że używasz właściwego rozmiaru gwoździ/zszywek i sprawdź, czy magazynek nie jest poluzowany.

Przed użyciem

Sprawdź, czy narzędzie jest nasmarowane (4-5 kropli oleju do wlotu powietrza).
Upewnij się, że ciśnienie powietrza jest ustawione w zakresie 60-100 PSI.
Sprawdź, czy wspornik bezpieczeństwa i spust poruszają się swobodnie.
Upewnij się, że używasz odpowiednich gwoździ/zszywek (18-gauge).
Załóż okulary ochronne.

Parametry w praktyce

Ciśnienie robocze: 60-100 PSI; praca poza tym zakresem może być niebezpieczna lub nieskuteczna.
Pojemność magazynka: Maksymalnie 100 elementów złącznych.

Ilustracje i schematy

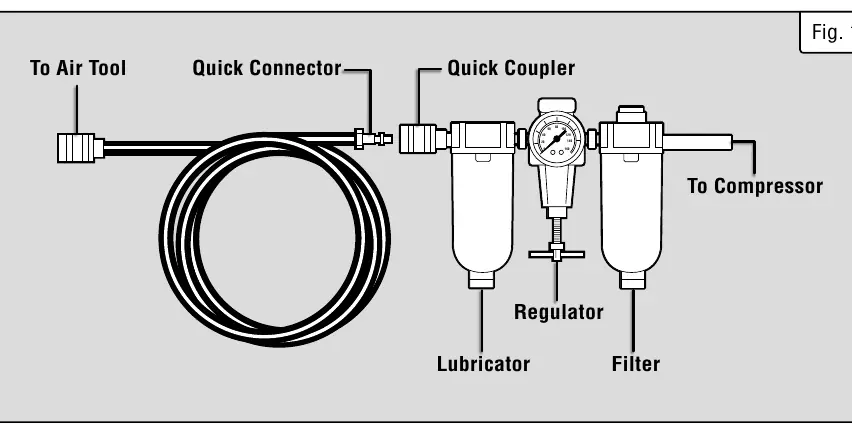

Schemat połączenia pneumatycznego (Fig. 1) pokazuje kolejność: Kompresor -> Filtr -> Regulator -> Naolejacz -> Szybkozłączka -> Narzędzie.

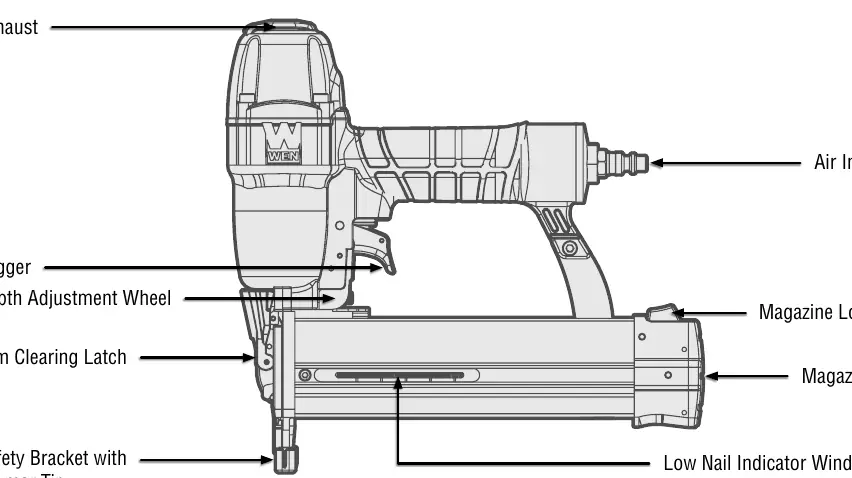

Rysunek 'Know Your Brad Nailer' (str. 7) wskazuje kluczowe elementy: spust, pokrętło głębokości, zatrzask zacięć, wspornik bezpieczeństwa.

Zgodność modelu

Narzędzie przeznaczone wyłącznie do użytku domowego.
Nie używać gazów butlowych do zasilania narzędzia.
