Instrukcja obsługi wiertarki stołowej WEN 4227 / 4227T
Szybki przewodnik po instrukcji obsługi wiertarki stołowej WEN 4227 i 4227T. Dowiedz się, jak złożyć urządzenie, ustawić prędkość wiercenia, korzystać z prowadnicy laserowej oraz przeprowadzić konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka stołowa WEN 4227/4227T to 17-calowe urządzenie o 12 prędkościach. Instrukcja obejmuje montaż, regulację prędkości, obsługę prowadnicy laserowej oraz konserwację. str. 1, 3
Najważniejsze czynności
- Montaż urządzenia str. 11, 12
- Regulacja prędkości str. 14
- Instalacja uchwytu wiertarskiego str. 12
Pierwsze uruchomienie
- Upewnij się, że urządzenie jest stabilnie zamontowane, wyczyść powierzchnie z powłoki ochronnej, zainstaluj uchwyt i sprawdź naciąg paska. str. 9, 11, 12
Problemy i rozwiązania
Hałaśliwa praca
Sprawdź naciąg paska, nasmaruj wrzeciono, dokręć luźne koła pasowe.
str. 18Konserwacja i reset
- Smaruj tuleję wrzeciona co trzy miesiące. Utrzymuj stół i kolumnę w czystości, nakładając wosk. str. 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość | 150 - 3150 RPM | Zakres prędkości obrotowej | str. 3 |
| Pojemność uchwytu | 1/8 - 5/8 in. | Zakres średnic wierteł | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Specyfikacje str. 3
- Rozwiązywanie problemów str. 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarka stołowa WEN 4227 / 4227T to narzędzie przeznaczone do wiercenia w metalu i drewnie. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania okularów ochronnych i ochrony słuchu. Urządzenie wymaga stabilnego montażu na płaskiej powierzchni. W razie pytań technicznych można kontaktować się pod numerem 1-800-232-1195 lub adresem e-mail [email protected].
Montaż i instalacja
Proces montażu obejmuje następujące kroki:
- Podstawa i kolumna: Przymocuj kolumnę do podstawy za pomocą czterech śrub M10x30.
- Stół: Zainstaluj zębatkę w uchwycie stołu, nasuń stół na kolumnę, a następnie zabezpiecz kołnierzem kolumny.
- Głowica: Osadź głowicę na kolumnie i zabezpiecz śrubą ustalającą.
- Uchwyt wiertarski: Wyczyść powierzchnie stożkowe przed montażem. Wciśnij trzpień na wrzeciono, a następnie uchwyt na trzpień. Użyj drewnianego młotka, aby osadzić uchwyt.
- Oświetlenie LED: Podłącz wtyczkę lampy wewnątrz głowicy i przykręć lampę do obudowy.
Obsługa i regulacja
Wiertarka oferuje 12 prędkości obrotowych, które zmienia się poprzez zmianę położenia paska na kołach pasowych wewnątrz obudowy głowicy. Przed zmianą prędkości należy poluzować śrubę skrzydełkową i użyć uchwytu napinacza paska.

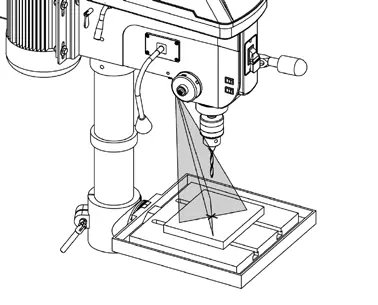

Prowadnica laserowa: Aby wyregulować laser, zaznacz punkt na kawałku drewna, ustaw wiertło w tym punkcie, a następnie wyreguluj prowadnice laserowe tak, aby linie lasera przecinały się w tym samym miejscu.
Wiercenie: Zawsze używaj materiału podkładowego pod obrabianym przedmiotem, aby uniknąć uszkodzenia stołu i odprysków. Zabezpiecz przedmiot za pomocą imadła lub zacisków.
Konserwacja
- Regularnie usuwaj wióry i pył z silnika, obudowy i stołu.
- Nałóż cienką warstwę wosku na kolumnę i stół, aby zapobiec korozji.
- Smaruj tuleję wrzeciona co trzy miesiące.
- Nigdy nie używaj rozpuszczalników do czyszczenia części plastikowych; używaj miękkiej, wilgotnej szmatki.
Rozwiązywanie problemów
W przypadku problemów takich jak hałaśliwa praca, przypalanie wiertła lub bicie wiertła, sprawdź naciąg paska, stan wiertła, poprawność montażu uchwytu oraz czy wiertło nie jest tępe. W razie awarii silnika lub problemów elektrycznych, skontaktuj się z obsługą klienta.
Praktyczna pomoc
Typowe problemy
Hałaśliwa praca
Sprawdź naciąg paska, nasmaruj wrzeciono, dokręć luźne koła pasowe.
Wiertło przypala lub dymi
Zmień prędkość na odpowiednią, usuwaj wióry, naostrz wiertło, zwiększ posuw.
Bicie wiertła lub nierówny otwór
Wymień wiertło, sprawdź poprawność montażu w uchwycie lub wymień łożyska wrzeciona.
Uchwyt spada z wrzeciona
Wyczyść powierzchnie stożkowe wrzeciona i uchwytu z brudu i smaru.
Przed użyciem
- Sprawdź, czy wszystkie części są obecne zgodnie z listą.
- Upewnij się, że wiertarka jest bezpiecznie zamontowana na stabilnym podłożu.
- Sprawdź, czy wiertło jest nieuszkodzone i dobrze zamocowane.
- Upewnij się, że kluczyk uchwytu został wyjęty przed włączeniem.
- Załóż okulary ochronne i ochronę słuchu.
Parametry w praktyce
- Prędkość (Speed)
- Zakres 150 - 3150 obr./min, regulowany poprzez zmianę położenia paska.
- Pojemność uchwytu (Chuck Capacity)
- Obsługuje wiertła o średnicy od 1/8 do 5/8 cala.
- Wychylenie (Swing)
- 17 cali, określa maksymalną średnicę obrabianego przedmiotu.
- Pochylenie stołu
- Możliwość pochylenia od 0° do 45° w lewo i w prawo.
Ilustracje i schematy
- Schemat montażu (Fig. 2-8) pokazuje kolejność instalacji kolumny, stołu i głowicy.

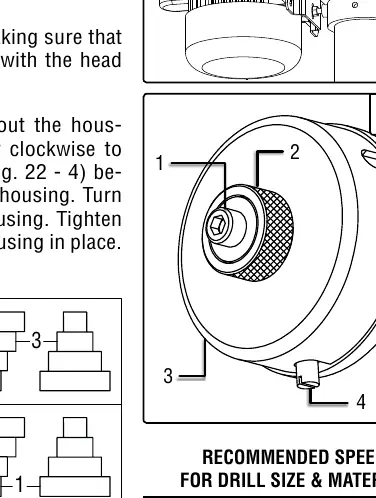

- Schemat prędkości (Fig. 21) ilustruje ustawienia paska dla różnych prędkości obrotowych.
Zgodność modelu
- Wymaga zasilania 120V, 60Hz.
- Zalecane użycie osobnego obwodu elektrycznego z bezpiecznikiem 15A.
