Instrukcja obsługi wertykulatora i aeratora WEN 20716 20V

Szybki przewodnik po obsłudze, montażu i konserwacji wertykulatora i aeratora WEN 20716. Dowiedz się, jak bezpiecznie używać urządzenia, regulować głębokość pracy, wymieniać ostrza i dbać o akumulatory.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

WEN 20716 to akumulatorowy wertykulator i aerator 20V. Do pracy wymaga dwóch akumulatorów (zalecane 4Ah+). Urządzenie posiada 5-stopniową regulację głębokości pracy i wymienne ostrza do wertykulacji oraz aeracji. str. 3, 14

Najważniejsze czynności

Montaż uchwytów str. 12
Regulacja głębokości str. 13
Wymiana ostrzy str. 18

Pierwsze uruchomienie

Naładuj akumulatory, zamontuj uchwyty, zainstaluj worek na trawę, włóż akumulatory i kluczyk bezpieczeństwa. str. 12, 13, 14, 15

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Urządzenie nie startuje

Sprawdź kluczyk bezpieczeństwa i akumulatory.

str. 15

Przeciążenie silnika

Usuń nagromadzone resztki z okolic ostrzy.

str. 16

Konserwacja i reset

Regularnie czyść spód urządzenia i ostrza po każdym użyciu. Nie używaj wody z węża. str. 17

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Prędkość bez obciążenia	3000 RPM	Prędkość obrotowa	str. 3
Szerokość robocza	15 cali	Szerokość pracy	str. 3
Ustawienia głębokości	-1/2", -3/8", -1/4", -1/8", +1/4"	Zakres regulacji	str. 3, 13

Gdzie szukać w PDF

Montaż uchwytów str. 12
Regulacja głębokości str. 13
Wymiana ostrzy str. 18

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (4) Pokaż mniej

Strona 12

Strona 13

Strona 15

Strona 18

Najważniejsze informacje

Wertykulator i aerator WEN 20716 to urządzenie akumulatorowe 20V przeznaczone do pielęgnacji trawnika. Wymaga użycia dwóch akumulatorów do pracy. Producent zaleca stosowanie akumulatorów o pojemności 4Ah lub wyższej dla uzyskania najlepszych rezultatów. Przed przystąpieniem do pracy należy usunąć z trawnika wszelkie przeszkody, takie jak kamienie, gałęzie czy węże ogrodowe.

Montaż i przygotowanie

Urządzenie wymaga montażu uchwytów oraz worka na trawę:

Uchwyty: Zamontuj dolne uchwyty do korpusu za pomocą pokręteł regulacji kąta. Następnie zainstaluj środkowy i górny uchwyt, używając dołączonych pokręteł i śrub. Zabezpiecz przewód zasilający za pomocą klipsów.
Worek na trawę: Podnieś pokrywę z tyłu urządzenia i zaczep worek na stelażu.

Regulacja głębokości

Urządzenie posiada 5 ustawień głębokości pracy, które wybiera się za pomocą dźwigni regulacji:

Pozycja 1 (1/4"): Transport, usuwanie cienkich warstw filcu.
Pozycja 2 (-1/8"): Aeracja zdrowego trawnika.
Pozycja 3 (-1/4"): Przechowywanie, wertykulacja.
Pozycja 4 (-3/8"): Wertykulacja.
Pozycja 5 (-1/2"): Wertykulacja.

Uwaga: Ujemne wartości oznaczają, że ostrza wcinają się w glebę.

Obsługa urządzenia

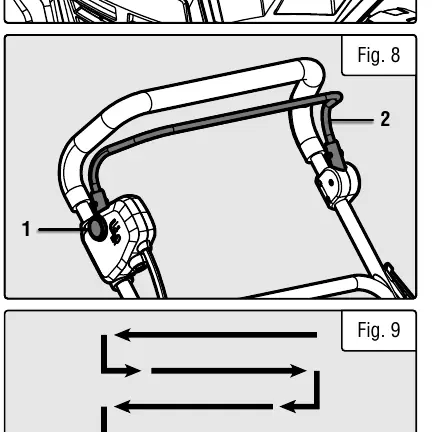

Aby uruchomić urządzenie:

Włóż dwa akumulatory i podłącz kluczyk bezpieczeństwa.
Naciśnij przycisk blokady bezpieczeństwa na uchwycie.
Pociągnij dźwignię przełącznika w stronę uchwytu.
Aby wyłączyć, zwolnij dźwignię przełącznika.

Pracuj w lekko zachodzących na siebie rzędach, poruszając się w linii prostej.

Wymiana ostrzy

Urządzenie jest dostarczane z dwoma rodzajami ostrzy (wertykulator i aerator). Aby wymienić ostrze:

Upewnij się, że urządzenie jest wyłączone, a akumulatory i kluczyk bezpieczeństwa wyjęte.
Odkręć śruby sześciokątne na spodzie korpusu.
Zdejmij wspornik ostrza i samo ostrze.
Załóż nowe ostrze, dopasowując kwadratowy koniec wału do otworu w przekładni.
Zabezpiecz wspornik i śruby.

Konserwacja

Po każdym użyciu wyczyść spód urządzenia z resztek trawy i ziemi za pomocą sztywnej szczotki. Nigdy nie używaj węża ogrodowego do mycia urządzenia. Regularnie sprawdzaj dokręcenie śrub i stan ostrzy. Przechowuj urządzenie w suchym, bezpiecznym miejscu, po uprzednim wyjęciu akumulatorów.

Praktyczna pomoc

Typowe problemy

Urządzenie nie uruchamia się

Sprawdź, czy kluczyk bezpieczeństwa jest włożony, a akumulatory są naładowane i poprawnie zainstalowane.

Zadziałało zabezpieczenie przeciążeniowe

Wyłącz urządzenie, wyjmij akumulatory i usuń nagromadzone materiały lub przeszkody z okolic ostrzy.

Przed użyciem

Sprawdź, czy akumulatory są w pełni naładowane.
Upewnij się, że kluczyk bezpieczeństwa jest w zasięgu.
Oczyść trawnik z kamieni, gałęzi i innych przeszkód.
Sprawdź, czy wszystkie śruby i pokrętła uchwytu są dokręcone.
Upewnij się, że worek na trawę jest poprawnie zamontowany.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Prędkość bez obciążenia: 3000 obr./min (RPM) - prędkość obrotowa wału.
Szerokość robocza: 15 cali (ok. 38 cm) - szerokość pasa pracy urządzenia.

Ilustracje i schematy

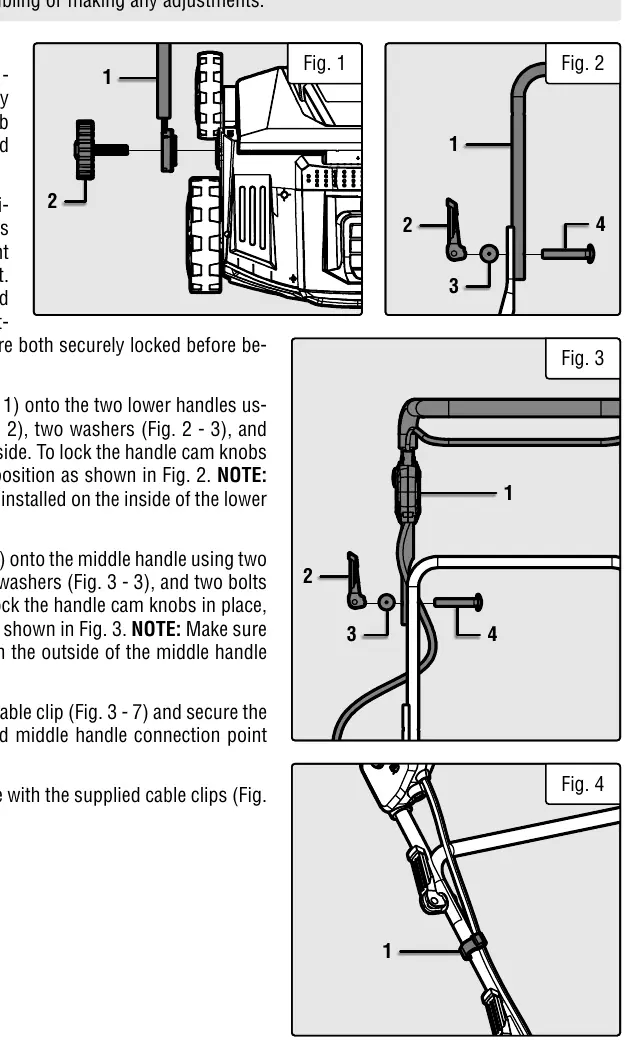

Schemat montażu uchwytów (strona 12).

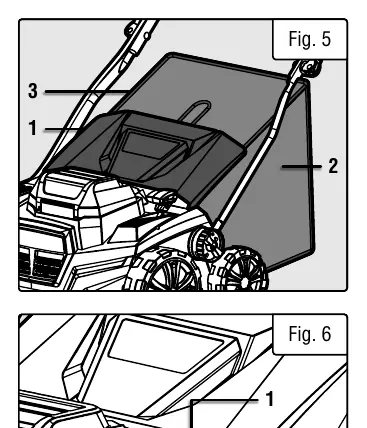

Schemat instalacji worka na trawę (strona 13).

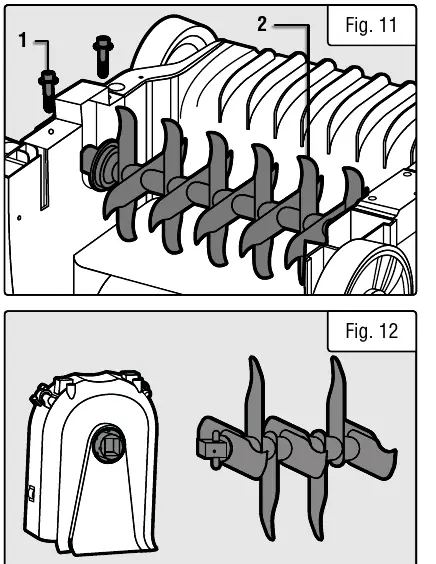

Schemat wymiany ostrzy (strona 18).

Zgodność modelu

Wymaga dwóch akumulatorów WEN 20V MAX.
Zalecane akumulatory o pojemności 4Ah lub wyższej.
Model 20716BT nie zawiera akumulatorów ani ładowarki w zestawie.
