Instrukcja obsługi narzędzia wielofunkcyjnego WEN 20V Max Brushless 20936
Szybki przewodnik po instrukcji obsługi narzędzia wielofunkcyjnego WEN 20V Max Brushless (modele 20936, 20936BT). Dowiedz się, jak bezpiecznie montować akcesoria, ładować akumulator, obsługiwać urządzenie oraz rozwiązywać typowe problemy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Narzędzie wielofunkcyjne WEN 20V Max służy do szlifowania, skrobania i cięcia. Obsługuje się je za pomocą przełącznika zasilania, a prędkość reguluje pokrętłem (1-6). Akcesoria montuje się za pomocą dźwigni szybkiego zwalniania. str. 12, 14, 15
Najważniejsze czynności
- Wymiana akcesoriów str. 14
- Ładowanie akumulatora str. 13
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź instalację akumulatora i poziom naładowania.
str. 17
Narzędzie przegrzewa się
Zmniejsz nacisk, wymień tępe akcesoria, wyczyść otwory wentylacyjne.
str. 17Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i sprawdzaj stan narzędzia przed każdym użyciem. str. 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość | 5000-19000 OPM | Zakres oscylacji na minutę | str. 3 |
| Kąt oscylacji | 3.5 stopnia | Kąt wychylenia narzędzia | str. 3 |
Gdzie szukać w PDF
- Specyfikacje str. 3
- Montaż i obsługa str. 13, 14, 15
- Rozwiązywanie problemów str. 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Narzędzie wielofunkcyjne WEN 20V Max Brushless (modele 20936, 20936BT) jest przeznaczone do szlifowania, skrobania i cięcia różnych materiałów. Urządzenie posiada wbudowany tryb Boost, który automatycznie zwiększa moc pod obciążeniem. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi akumulatora i ochrony osobistej.
Bezpieczeństwo użytkowania
- Zawsze używaj środków ochrony oczu i słuchu.
- Nie używaj narzędzia w obecności łatwopalnych cieczy, gazów lub pyłów.
- Przed wymianą akcesoriów lub regulacją zawsze wyjmij akumulator.
- Osoby z rozrusznikami serca powinny skonsultować się z lekarzem przed użyciem narzędzia ze względu na pola elektromagnetyczne.
- Unikaj pracy w wilgotnych warunkach.
Montaż i obsługa
Ładowanie akumulatora: Podłącz ładowarkę do gniazdka 120V. Czerwone światło oznacza ładowanie, zielone oznacza gotowość lub pełne naładowanie. Akumulator posiada wskaźnik naładowania LED.
Wymiana akcesoriów: Narzędzie wykorzystuje system szybkiego zwalniania. Otwórz dźwignię szybkiego zwalniania, usuń stare akcesorium, umieść nowe, upewniając się, że otwory w akcesorium pasują do wycięć na zacisku, a następnie zamknij dźwignię.

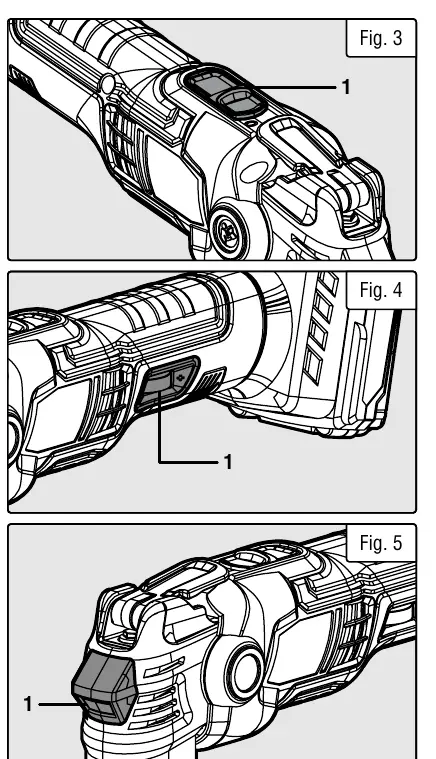

Obsługa: Użyj przełącznika zasilania, aby włączyć lub wyłączyć narzędzie. Prędkość można regulować za pomocą pokrętła (ustawienia 1-6, od 5000 do 19000 OPM).
Zastosowania narzędzia
- Szlifowanie: Używaj płaskich ruchów, nie wywieraj nadmiernego nacisku, aby uniknąć uszkodzenia papieru ściernego.
- Cięcie: Używaj lekkiego ruchu wahadłowego.
- Skrobanie: Trzymaj narzędzie pod kątem 10-15 stopni względem powierzchni.
Konserwacja i przechowywanie
Po każdym użyciu przetrzyj narzędzie miękką szmatką. Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu silnika. Nie używaj agresywnych rozpuszczalników do czyszczenia plastikowych części. Przechowuj narzędzie w czystym i suchym miejscu, poza zasięgiem dzieci.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest poprawnie zainstalowany i naładowany.
Akcesoria są luźne
Upewnij się, że otwory w akcesorium są poprawnie wyrównane z wycięciami na zacisku narzędzia.
Narzędzie przegrzewa się
Nie wywieraj nadmiernego nacisku podczas pracy. Sprawdź, czy otwory wentylacyjne nie są zablokowane.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź stan techniczny narzędzia (brak pęknięć, luźnych części).
- Upewnij się, że akcesorium jest prawidłowo zamocowane.
- Załóż okulary ochronne i maskę przeciwpyłową.
- Upewnij się, że przełącznik jest w pozycji OFF przed włożeniem akumulatora.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Kąt oscylacji
- 3.5 stopnia.
Ilustracje i schematy

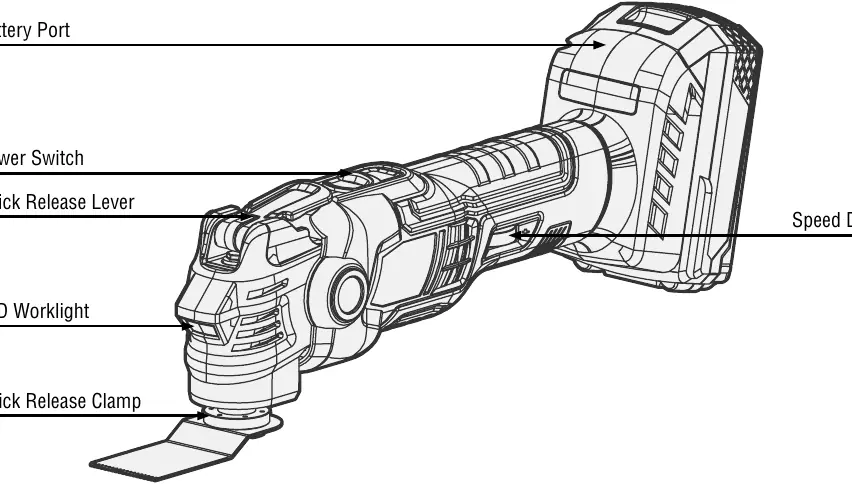

- Schemat 'Know Your Oscillating Multi-Tool' wskazuje położenie portu akumulatora, przełącznika, dźwigni szybkiego zwalniania, pokrętła prędkości i światła LED.

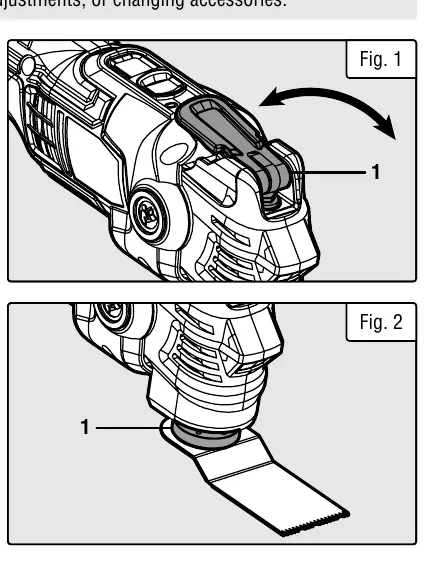

- Rysunki montażowe pokazują sposób otwierania dźwigni szybkiego zwalniania w celu wymiany akcesoriów.
Zgodność modelu
- Narzędzie nie jest kompatybilne z ostrzami typu Starlock.
- Kompatybilne z akumulatorami i ładowarkami WEN 20V MAX.
- Niektóre narzędzia mogą nie być kompatybilne z akumulatorem 1.5Ah model 49120B.
