Instrukcja obsługi gwoździarki akumulatorowej WEN 20512 / 20512BT

Szybki przewodnik po instrukcji obsługi gwoździarki akumulatorowej WEN 20512 / 20512BT. Dowiedz się, jak bezpiecznie używać narzędzia, ładować akumulator, ładować gwoździe, ustawiać głębokość wbijania oraz rozwiązywać typowe problemy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Gwoździarka WEN 20512/20512BT to narzędzie akumulatorowe 20V. Przed użyciem naładuj akumulator, sprawdź stan techniczny, załaduj gwoździe 18-gauge (3/4" do 2") i ustaw tryb pracy (pojedynczy lub seryjny). str. 3, 9, 12

Najważniejsze czynności

Ładowanie gwoździ str. 11
Regulacja głębokości str. 12
Usuwanie zacięć str. 13

Pierwsze uruchomienie

Naładuj akumulator do pełna przed pierwszym użyciem. str. 10

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Narzędzie nie włącza się

Sprawdź akumulator, wyczyść styki, odblokuj bolec kontaktowy.

str. 15

Konserwacja i reset

Regularnie czyść narzędzie i sprawdzaj dokręcenie śrub. str. 14

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Typ gwoździ	18-Gauge Brad Nails	Wymagany typ gwoździ	str. 3
Pojemność magazynka	100	Maksymalna liczba gwoździ	str. 3

Gdzie szukać w PDF

Specyfikacje str. 3
Instrukcja obsługi str. 13

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (4) Pokaż mniej

Strona 9

Strona 11

Strona 12

Strona 13

Najważniejsze informacje z instrukcji

Gwoździarka akumulatorowa WEN 20512 / 20512BT jest przeznaczona do użytku domowego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka pożaru, porażenia prądem lub obrażeń ciała. W razie pytań technicznych można skontaktować się z obsługą klienta pod numerem 1-847-429-9263 lub adresem e-mail [email protected].

Opis urządzenia

Główne elementy narzędzia obejmują:

Spust (Trigger)
Wskaźnik LED
Pokrętło regulacji głębokości (Depth Adjustment Wheel)
Przełącznik trybu pracy (Driving Mode Switch)
Magazynek z zatrzaskiem
Zaczep do paska
Bolec kontaktowy (Firing Contact Pin)

Przygotowanie do pracy

Przed pierwszym użyciem akumulator musi zostać w pełni naładowany. Podłącz ładowarkę do gniazdka 120V, 60Hz. Czerwona dioda oznacza ładowanie, zielona oznacza gotowość lub pełne naładowanie. Akumulator montuje się wsuwając go do portu na górze narzędzia, aż zatrzask kliknie.

Obsługa

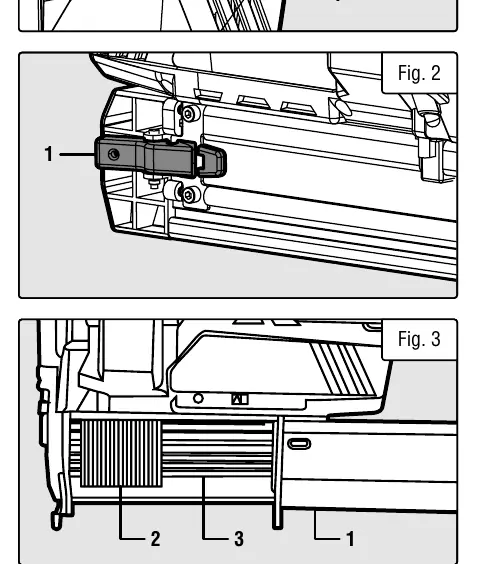

Ładowanie gwoździ: Odblokuj zatrzask magazynka i odciągnij pokrywę. Umieść pasek gwoździ (18-Gauge, 3/4" do 2") na szynie, końcówkami skierowanymi w dół. Zamknij pokrywę magazynka.

Tryby pracy: Narzędzie posiada dwa tryby:

Single-sequential: Wymaga każdorazowego pociągnięcia za spust.
Bump-fire: Pozwala na automatyczne wbijanie przy dociśnięciu narzędzia do materiału i wciśniętym spuście.

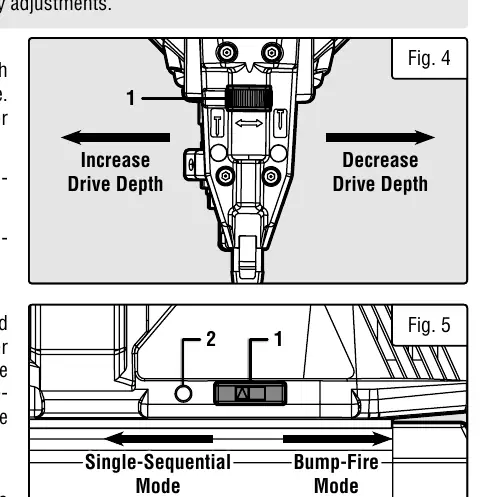

Regulacja głębokości: Użyj pokrętła na nosie narzędzia. Obrót w lewo zwiększa głębokość, obrót w prawo zmniejsza ją.

Konserwacja i czyszczenie

Regularnie sprawdzaj stan techniczny narzędzia. Po użyciu wyjmij akumulator i gwoździe. Czyść narzędzie wilgotną szmatką z łagodnym mydłem. W przypadku zacięcia gwoździa, wyjmij akumulator, odkręć cztery śruby na nosie narzędzia, usuń zacięty element i wyczyść wnętrze.

Rozwiązywanie problemów

Jeśli narzędzie nie działa, sprawdź naładowanie akumulatora, czystość styków oraz czy bolec kontaktowy nie jest zablokowany. W przypadku przegrzania (migająca zielona dioda), pozwól narzędziu ostygnąć.

Praktyczna pomoc

Typowe problemy

Narzędzie nie włącza się (dioda LED nie świeci)

Sprawdź naładowanie akumulatora, wyczyść styki akumulatora lub upewnij się, że bolec kontaktowy nie jest zablokowany.

Narzędzie działa, ale nie wbija gwoździ

Sprawdź, czy w magazynku są gwoździe, czy nie ma zacięcia lub czy używasz gwoździ o właściwej specyfikacji.

Gwoździe nie są wbijane na pełną głębokość

Dostosuj pokrętło głębokości, sprawdź naładowanie akumulatora lub dociśnij narzędzie mocniej do materiału.

Zacięcie gwoździa

Wyjmij akumulator, otwórz pokrywę nosa narzędzia za pomocą klucza imbusowego i usuń zacięty gwóźdź.

Przed użyciem

Naładuj akumulator do pełna.
Sprawdź, czy narzędzie nie jest uszkodzone.
Upewnij się, że bolec kontaktowy porusza się swobodnie.
Załóż okulary ochronne i ochronniki słuchu.
Sprawdź, czy w magazynku znajdują się odpowiednie gwoździe (18-Gauge).

Pokaż więcej Pokaż mniej

Parametry w praktyce

Pojemność magazynka: 100 gwoździ
Szybkość wbijania: 60-100 gwoździ na minutę

Ilustracje i schematy

Spust: Uruchamia wbijanie gwoździa.
Pokrętło regulacji głębokości: Pozwala kontrolować, jak głęboko gwóźdź wchodzi w materiał.
Przełącznik trybu pracy: Wybiera między trybem pojedynczym a seryjnym.
Bolec kontaktowy: Zabezpieczenie, które musi zostać dociśnięte do materiału, aby narzędzie wystrzeliło.

Zgodność modelu

Kompatybilne ze wszystkimi akumulatorami WEN 20V MAX.
Niektóre narzędzia mogą nie być kompatybilne z akumulatorem 1.5Ah (model 49120B).
