Instrukcja obsługi gwoździarki i zszywacza akumulatorowego WEN 20539
Szybki przewodnik po instrukcji obsługi gwoździarki i zszywacza akumulatorowego WEN 20539. Dowiedz się, jak bezpiecznie ładować, obsługiwać, regulować głębokość wbijania oraz konserwować urządzenie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby obsługiwać gwoździarkę WEN 20539, należy naładować akumulator, załadować odpowiednie gwoździe lub zszywki do magazynka, ustawić głębokość wbijania pokrętłem, a następnie przyłożyć nos urządzenia do powierzchni i nacisnąć spust. str. 9, 10, 11, 13
Najważniejsze czynności
- Ładowanie zszywek/gwoździ str. 11
- Regulacja głębokości str. 12
Pierwsze uruchomienie
- Naładuj akumulator do pełna przed pierwszym użyciem. str. 10
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Zacięcie zszywki
Wyłącz narzędzie, wyjmij akumulator, otwórz magazynek i usuń zacięty element szczypcami.
str. 14Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność magazynka (gwoździe) | 88 szt. | Maksymalna liczba gwoździ. | str. 3 |
| Pojemność magazynka (zszywki) | 95 szt. | Maksymalna liczba zszywek. | str. 3 |
Gdzie szukać w PDF
- Schemat urządzenia str. 9
- Ładowanie elementów str. 11
- Regulacja głębokości str. 12
- Lista części str. 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy gwoździarki i zszywacza akumulatorowego WEN model 20539 oraz 20539BT. Urządzenie przeznaczone jest do użytku domowego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością noszenia ochrony oczu i słuchu. W razie pytań technicznych można kontaktować się pod numerem 1-847-429-9263 lub adresem e-mail [email protected].
Przygotowanie do pracy
Przed pierwszym użyciem akumulator musi zostać w pełni naładowany. Ładowarka sygnalizuje stan pracy: zielone światło oznacza gotowość lub pełne naładowanie, czerwone oznacza ładowanie. Akumulator posiada wskaźnik naładowania (trzy diody LED).

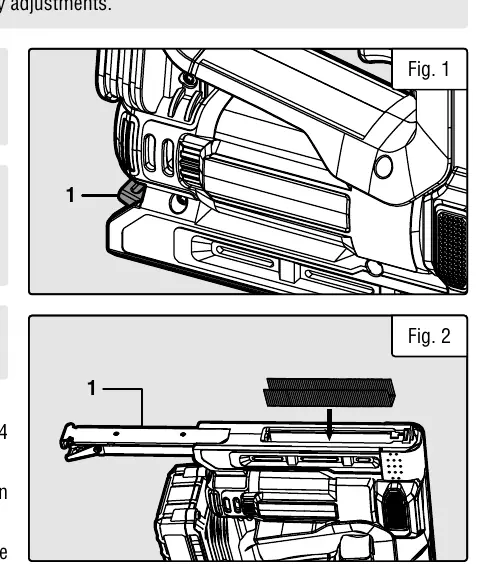

Ładowanie elementów
Urządzenie obsługuje zszywki typu T50 (1/4 cala do 9/16 cala) oraz gwoździe 18-gauge (5/8 cala). Aby załadować elementy:
- Odblokuj zatrzask magazynka i odciągnij pokrywę.
- Włóż rząd zszywek lub gwoździ (w przypadku gwoździ upewnij się, że są umieszczone po stronie oznaczonej LOAD SIDE).
- Wsuń magazynek z powrotem, aż usłyszysz kliknięcie.
Obsługa i regulacja

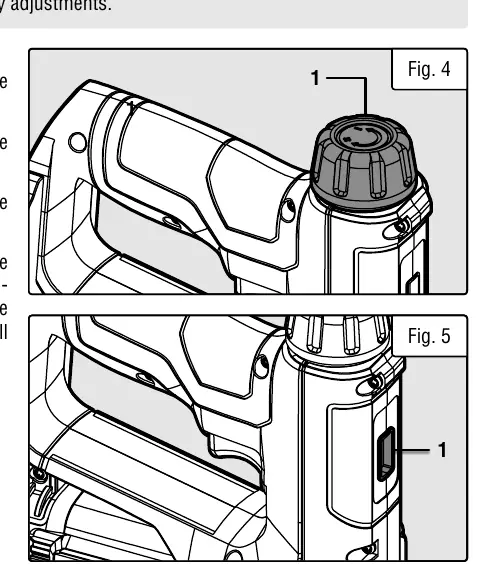

Głębokość wbijania można regulować za pomocą pokrętła:
- Obrót zgodnie z ruchem wskazówek zegara zwiększa siłę i głębokość wbijania.
- Obrót przeciwnie do ruchu wskazówek zegara zmniejsza siłę i głębokość wbijania.

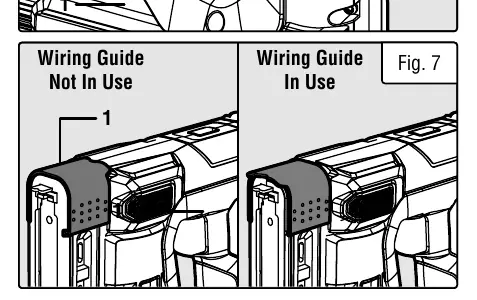

Aby wbić element, należy przyłożyć nos urządzenia do powierzchni i nacisnąć spust. Narzędzie wyposażone jest w prowadnicę przewodów, która ułatwia mocowanie kabli do drewnianych powierzchni.
Konserwacja i rozwiązywanie problemów
W przypadku zacięcia zszywki:
- Wyłącz urządzenie i wyjmij akumulator.
- Odwróć narzędzie i otwórz magazynek.
- Usuń niezużyte zszywki.
- Zlokalizuj zacięcie i usuń element za pomocą szczypiec (brak w zestawie).
Regularnie czyść narzędzie suchą szmatką lub sprężonym powietrzem. Przechowuj w suchym, dobrze wentylowanym miejscu w temperaturze 10-30 stopni Celsjusza.
Praktyczna pomoc
Typowe problemy
Zacięcie zszywki lub gwoździa
Wyjmij akumulator, otwórz magazynek, usuń pozostałe elementy i wyciągnij zacięty element za pomocą szczypiec.
Narzędzie nie wbija elementów na odpowiednią głębokość
Użyj pokrętła regulacji głębokości. Obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć siłę, lub przeciwnie, aby ją zmniejszyć.
Przed użyciem
- Naładuj akumulator do pełna przed pierwszym użyciem.
- Sprawdź, czy spust i mechanizm bezpieczeństwa działają płynnie.
- Załóż okulary ochronne i ochronniki słuchu.
- Przetestuj głębokość wbijania na kawałku drewna odpadowego.
- Upewnij się, że magazynek jest poprawnie zamknięty.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pojemność magazynka
- 88 gwoździ lub 95 zszywek.
- Szybkość wbijania
- 60 elementów na minutę.
- Kompatybilność akumulatorów
- Wszystkie akumulatory WEN 20V MAX.
Ilustracje i schematy

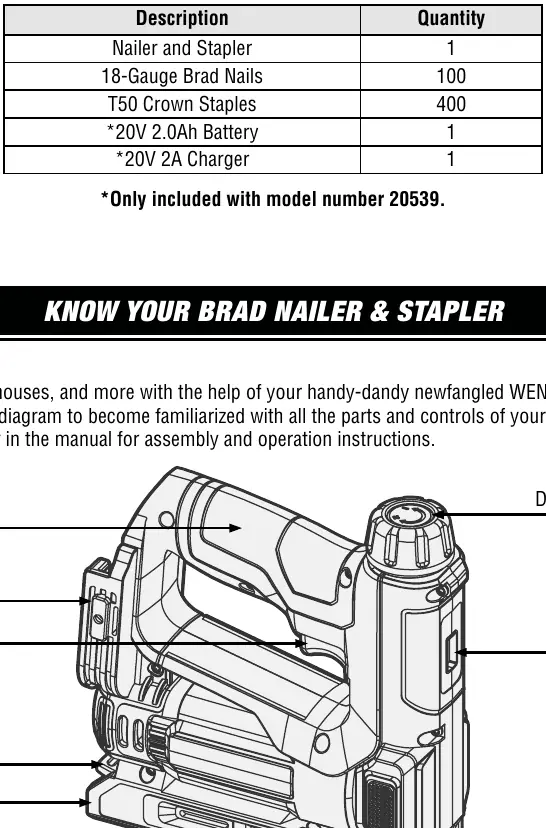

- Schemat przedstawia kluczowe elementy: spust, pokrętło regulacji głębokości, wskaźnik głębokości, zatrzask magazynka oraz prowadnicę przewodów.
Zgodność modelu
- Niektóre narzędzia mogą nie być kompatybilne z akumulatorem 1.5Ah model 49120B.
- Model 20539BT nie zawiera akumulatora ani ładowarki w zestawie.
