Instrukcja obsługi bazy zanurzeniowej do frezarki WEN 20610-PB

Najważniejsze informacje z instrukcji

Baza zanurzeniowa WEN 20610-PB to akcesorium pozwalające na przekształcenie standardowej frezarki w frezarkę górnowrzecionową. Instrukcja zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, precyzyjnego ustawiania głębokości cięcia oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy są poprawnie zamontowane, a frezarka jest odłączona od zasilania.

Montaż i instalacja

Montaż frezarki: Otwórz zatrzask blokujący podstawę (Fig. 15). Wsuń frezarkę do bazy, upewniając się, że wycięcie w bazie pasuje do szczeliny z tyłu korpusu frezarki. Zamknij zatrzask, aby zabezpieczyć urządzenie.

Osłona przeciwpyłowa: Wsuń osłonę w szczeliny z przodu bazy (Fig. 16).

Króciec odciągu pyłu: Wykręć pokrętło z bazy, umieść króciec w szczelinie z tyłu i przykręć pokrętło z powrotem, aby zabezpieczyć element (Fig. 17).

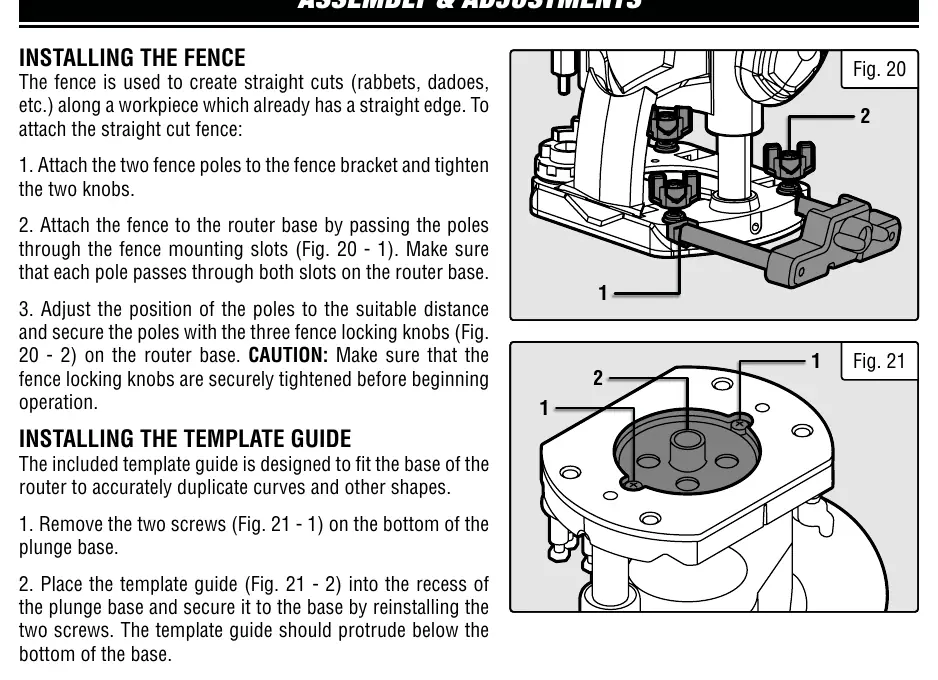

Prowadnica równoległa: Zamontuj pręty prowadnicy do wspornika, a następnie wsuń je w otwory montażowe w podstawie. Zabezpiecz pozycję za pomocą trzech pokręteł blokujących (Fig. 20).

Prowadnica szablonowa: Odkręć dwie śruby na spodzie bazy, umieść prowadnicę w zagłębieniu i przykręć ją ponownie (Fig. 21).

Ustawienia i obsługa

Ustawianie głębokości cięcia:

• Ustaw wieżyczkę ogranicznika głębokości (Fig. 18) w jednej z 6 pozycji (skok co 1/4 cala).
• Poluzuj pokrętło blokady głębokości i ustaw skalę ręcznie.
• Użyj pokrętła precyzyjnej regulacji (0.1mm na podziałkę) dla dokładnego ustawienia.
• Zwolnij dźwignię blokady zanurzenia, opuść korpus frezarki do momentu dotknięcia frezem powierzchni materiału i zablokuj dźwignię.
• Dostosuj skalę głębokości do wieżyczki ogranicznika i zablokuj pokrętłem blokady głębokości.

Konserwacja

Przed każdą konserwacją odłącz zasilanie. Regularnie sprawdzaj urządzenie pod kątem poluzowanych elementów, pęknięć lub uszkodzeń. Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu silnika. Czyść powierzchnie wilgotną szmatką z łagodnym mydłem; unikaj rozpuszczalników, które mogą uszkodzić plastikowe elementy.
