Instrukcja obsługi wiertarko-wkrętarki udarowej WEN 20121 20V
Szybki przewodnik po obsłudze wiertarko-wkrętarki udarowej WEN 20121 20V. Dowiedz się, jak bezpiecznie używać narzędzia, zmieniać ustawienia momentu obrotowego, obsługiwać uchwyt wiertarski oraz dbać o akumulator.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- WEN 20121 to bezszczotkowa wiertarko-wkrętarka udarowa 20V. Służy do wkręcania wkrętów oraz wiercenia w drewnie, metalu i murze. Posiada 20 ustawień momentu obrotowego, dwubiegową przekładnię oraz szybkomocujący uchwyt 13 mm. str. 3, 11, 13
Najważniejsze czynności
- Wymiana wiertła str. 13
- Zmiana trybu pracy (wiercenie/wkręcanie/udar) str. 13
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 9
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wiertarka nie działa
Sprawdź naładowanie akumulatora oraz czy przełącznik kierunku obrotów nie jest w pozycji środkowej (blokada).
str. 12Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max Torque | 50 Nm | Maksymalny moment obrotowy | str. 3 |
| No-Load Speed | 0-500 / 0-1800 RPM | Prędkość bez obciążenia | str. 3 |
Gdzie szukać w PDF
- Specyfikacje str. 3

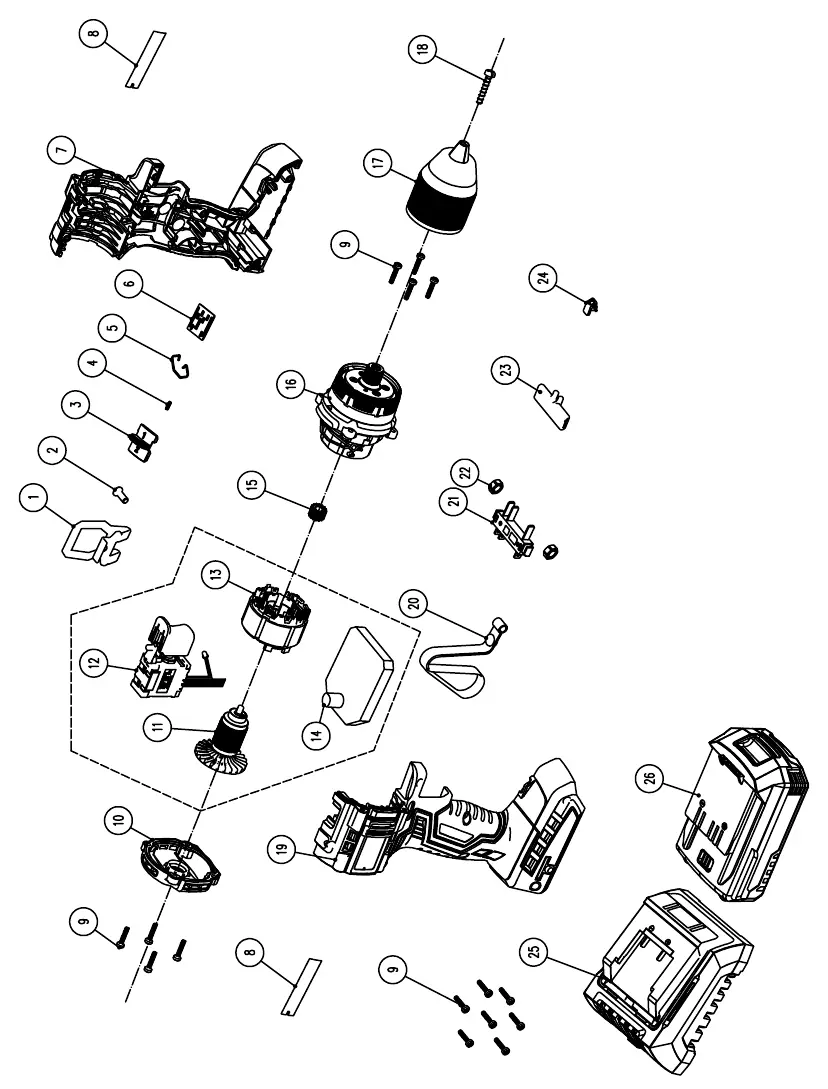

- Lista części str. 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka udarowa WEN 20121 to bezszczotkowe narzędzie zasilane akumulatorem 20V, przeznaczone do wkręcania wkrętów oraz wiercenia w drewnie, metalu i murze. Przed pierwszym użyciem należy w pełni naładować akumulator. Narzędzie wyposażone jest w dwubiegową przekładnię, 20 ustawień momentu obrotowego oraz szybkomocujący uchwyt wiertarski.

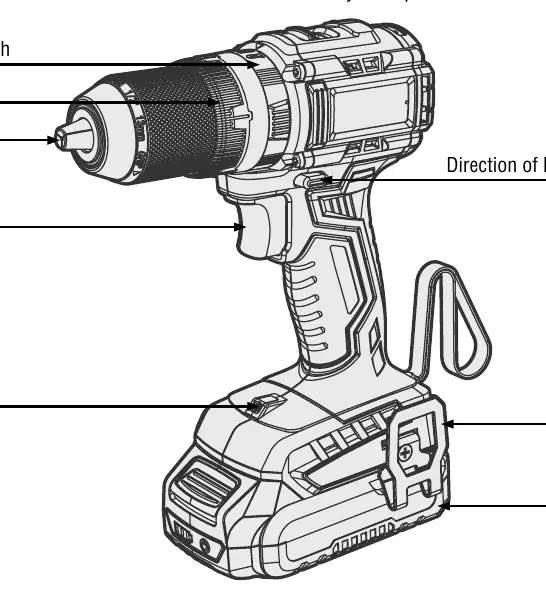

Opis urządzenia i elementy sterowania
- Przełącznik biegów: Znajduje się na górze obudowy. Pozycja 1 zapewnia niski zakres prędkości (0-500 obr./min) z wyższym momentem obrotowym, pozycja 2 zapewnia wysoki zakres prędkości (0-1800 obr./min).
- Pierścień momentu obrotowego: Służy do wyboru trybu pracy (wkręcanie, wiercenie, wiercenie udarowe) oraz regulacji siły dokręcania (20 ustawień).

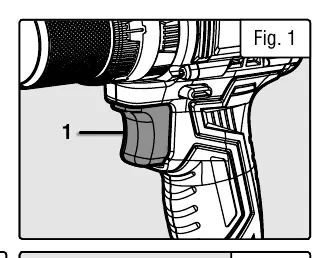

- Przełącznik kierunku obrotów: Posiada trzy pozycje: obroty w prawo (do przodu), obroty w lewo (wsteczne) oraz pozycję środkową (blokada spustu).
- Uchwyt wiertarski: Szybkomocujący, jednostulejowy, obsługujący wiertła do 13 mm.
- Spust: Czuły na nacisk – im mocniej wciśnięty, tym wyższa prędkość i moment obrotowy.
Obsługa narzędzia
Aby zamontować wiertło lub bit, ustaw przełącznik kierunku obrotów w pozycji środkowej (blokada) i wyjmij akumulator. Obróć tuleję uchwytu w lewo, aby otworzyć szczęki, włóż akcesorium, a następnie dokręć uchwyt w prawo.
Wybór trybu pracy odbywa się poprzez obrót pierścienia momentu obrotowego na odpowiednią ikonę (wkręcanie, wiercenie lub młot/udar). W trybie wkręcania można ustawić sprzęgło (1-20), aby zapobiec przekręceniu śrub.
Konserwacja i bezpieczeństwo
- Przeglądy: Przed każdym użyciem sprawdź narzędzie pod kątem uszkodzeń, pęknięć lub poluzowanych elementów.
- Czyszczenie: Po użyciu przetrzyj narzędzie miękką szmatką. Nie dopuszczaj do przedostania się wody do wnętrza. Utrzymuj otwory wentylacyjne w czystości.
- Akumulator: Nie przeładowuj akumulatora. Przechowuj w chłodnym, suchym miejscu. Nie używaj akumulatora, jeśli wykazuje oznaki uszkodzenia lub deformacji.
- Ostrzeżenie: Zawsze wyjmuj akumulator przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub wymiany akcesoriów.
Praktyczna pomoc
Typowe problemy
Wiertarka nie zatrzymuje się szybko po puszczeniu spustu
Urządzenie posiada hamulec elektryczny. Jeśli problem się powtarza, skontaktuj się z serwisem.
Wiertło wypada lub nie trzyma się w uchwycie
Upewnij się, że uchwyt jest dokręcony zgodnie z ruchem wskazówek zegara. Sprawdź, czy szczęki uchwytu są czyste.
Przed użyciem
- Sprawdź stan techniczny narzędzia (brak uszkodzeń, pęknięć).
- Upewnij się, że akumulator jest w pełni naładowany.
- Sprawdź, czy przełącznik kierunku obrotów nie jest w pozycji zablokowanej.
- Upewnij się, że wiertło jest poprawnie zamocowane w uchwycie.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moment obrotowy (50 Nm)
- Maksymalna siła dokręcania narzędzia.
- Prędkość obrotowa (0-1800 RPM)
- Prędkość obrotowa bez obciążenia na drugim biegu.
- Ustawienia momentu (20)
- Liczba ustawień sprzęgła w trybie wkręcania.
Ilustracje i schematy
- Przełącznik biegów: pozycja 1 (niska prędkość, wysoki moment), pozycja 2 (wysoka prędkość).
- Pierścień momentu: wybór trybu wkręcania, wiercenia lub wiercenia udarowego.
Zgodność modelu
- Kompatybilne ze wszystkimi akumulatorami WEN 20V MAX.
- Niektóre narzędzia mogą nie być kompatybilne z akumulatorami 1.5Ah (model 49120B).
