Instrukcja obsługi podkaszarki akumulatorowej Westinghouse WST 20V / WSTT 20V
Szybki przewodnik po instrukcji obsługi podkaszarki akumulatorowej Westinghouse WST 20V / WSTT 20V. Dowiedz się, jak złożyć urządzenie, bezpiecznie je użytkować, wymieniać żyłkę oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podkaszarka Westinghouse WST 20V / WSTT 20V to urządzenie akumulatorowe 20V. Instrukcja zawiera procedury montażu, obsługi, wymiany żyłki oraz konserwacji. str. 1, 8, 10, 11
Najważniejsze czynności
- Montaż osłony i uchwytu str. 8, 9
- Uruchamianie urządzenia str. 10
- Wymiana żyłki str. 11
Pierwsze uruchomienie
- Zainstaluj akumulator, wciśnij przycisk blokady, a następnie naciśnij spust. str. 10
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Podkaszarka działa wolno
Wyczyść obudowę szpuli lub przytnij żyłkę do ok. 136 mm.
str. 12Konserwacja i reset
- Wymiana żyłki wymaga wyjęcia akumulatora i nawinięcia nowej żyłki na szpulę zgodnie z kierunkiem strzałek. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V | Napięcie zasilania DC | str. 3 |
| Prędkość bez obciążenia | 8000 RPM | Prędkość obrotowa silnika | str. 3 |
| Średnica cięcia | 12 cali | Szerokość robocza | str. 3 |
Gdzie szukać w PDF
- Spis treści str. 2
- Konserwacja str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, obsługi i konserwacji podkaszarki akumulatorowej Westinghouse WST 20V / WSTT 20V. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć obrażeń ciała. Urządzenie jest przeznaczone wyłącznie do użytku z oryginalnymi akumulatorami i ładowarkami Westinghouse.
Opis urządzenia
Podkaszarka składa się z następujących głównych elementów:
- Uchwyt górny (A): Zapewnia kontrolę i stabilność.
- Uchwyt przedni (B): Dodatkowy punkt podparcia.
- Przycisk blokady (C): Zabezpiecza przed przypadkowym uruchomieniem.
- Spust (D): Uruchamia silnik po wciśnięciu wraz z przyciskiem blokady.
- Osłona (E): Chroni przed odłamkami.
- Obudowa szpuli (F): Miejsce przechowywania żyłki.
- Obudowa akumulatora (G): Miejsce montażu akumulatora.
Montaż
Urządzenie wymaga samodzielnego montażu przed pierwszym użyciem:
- Osłona: Odkręć śrubę z obudowy szpuli, nałóż osłonę, dopasuj znaczniki i zabezpiecz śrubą.
- Uchwyt przedni: Wciśnij uchwyt na korpus urządzenia, aż usłyszysz kliknięcie blokady.
- Akumulator: Wsuń akumulator do obudowy, upewniając się, że zatrzaski po obu stronach zablokowały się na miejscu.
Obsługa
Podczas pracy należy zawsze nosić okulary ochronne. Aby uruchomić urządzenie, wciśnij i przytrzymaj przycisk blokady, a następnie naciśnij spust. Aby zatrzymać, zwolnij spust.
- Technika cięcia: Trzymaj urządzenie oburącz, tnij wysoką trawę od góry do dołu. Używaj końcówki żyłki do cięcia, nie forsuj głowicy w gęstej trawie.
- Wysuwanie żyłki: Urządzenie posiada głowicę z automatycznym podawaniem żyłki. Aby wysunąć żyłkę, zwolnij spust, odczekaj dwie sekundy i naciśnij go ponownie.
- Regulacja szerokości cięcia: Możliwa jest zmiana szerokości cięcia z 11 na 13 cali poprzez obrócenie ostrza tnącego na osłonie o 180 stopni.
Konserwacja
Przed przystąpieniem do prac konserwacyjnych zawsze wyjmij akumulator.
- Wymiana szpuli: Naciśnij zatrzaski na obudowie szpuli, wyjmij starą szpulę, załóż nową, upewniając się, że żyłka jest poprawnie przeprowadzona przez oczko.
- Wymiana żyłki: Używaj żyłki o średnicy 0,065 cala (okrągła lub skręcona) lub 0,080 cala (skręcona). Nawijaj żyłkę zgodnie z kierunkiem strzałek na szpuli.
- Przechowywanie: Przechowuj w suchym, zamkniętym miejscu, niedostępnym dla dzieci.
Rozwiązywanie problemów
Jeśli podkaszarka działa wolno, sprawdź, czy obudowa szpuli obraca się swobodnie i czy żyłka nie jest zbyt długa. Jeśli urządzenie nie startuje, sprawdź instalację akumulatora. W przypadku problemów z ładowaniem, upewnij się, że temperatura otoczenia mieści się w zakresie 4,5°C – 40,5°C.
Informacje o producencie
Westinghouse
Praktyczna pomoc
Typowe problemy
Podkaszarka działa wolno
Wyczyść obudowę szpuli. Sprawdź, czy żyłka nie wystaje więcej niż ok. 136 mm (5-3/8 cala) – jeśli tak, przytnij ją.
Podkaszarka nie uruchamia się
Sprawdź, czy akumulator jest poprawnie zainstalowany i naładowany.
Akumulator nie ładuje się
Sprawdź temperaturę otoczenia (powinna być między 4,5°C a 40,5°C) oraz czy ładowarka jest podłączona do sprawnego gniazdka.
Przed użyciem
- Sprawdź, czy wszystkie części są na miejscu i nie są uszkodzone.
- Załóż okulary ochronne z osłonami bocznymi.
- Upewnij się, że osłona jest poprawnie zamontowana.
- Sprawdź poziom naładowania akumulatora.
- Oczyść obszar roboczy z przedmiotów, które mogą zostać wyrzucone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Prędkość bez obciążenia
- 8000 RPM – maksymalna prędkość obrotowa głowicy.
- Średnica cięcia
- 12 cali (ok. 30 cm) – standardowa szerokość robocza.
Ilustracje i schematy
- Rysunek 1: Schemat budowy podkaszarki z oznaczeniem uchwytów, spustu i głowicy.

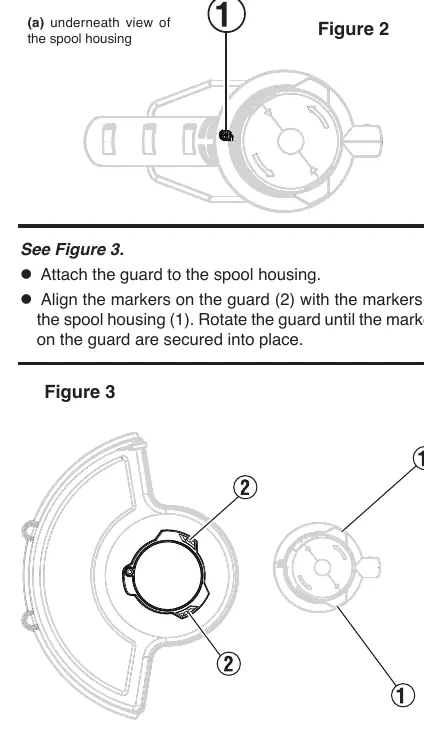

- Rysunek 2 i 3: Instrukcja montażu osłony na obudowie szpuli.
- Rysunek 5: Montaż uchwytu przedniego na korpusie.
- Rysunek 6: Obsługa funkcji teleskopowej (regulacja długości).
Zgodność modelu
- Używaj wyłącznie akumulatorów Westinghouse: W20V2AH, W20V4AH, W20V5AH.
- Używaj wyłącznie ładowarek Westinghouse: W20V2AMP, W20V2DP.
