Instrukcja montażu podwyższenia kierownicy Wunderlich 15310-X00

Kompletny przewodnik montażu podwyższenia kierownicy Wunderlich 15310-X00. Instrukcja zawiera szczegółowe kroki instalacji, momenty dokręcania śrub oraz wskazówki dotyczące prowadzenia przewodów i montażu systemu nawigacji.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu podwyższenia kierownicy Wunderlich 15310-X00. Dokument zawiera procedury dla standardowego montażu oraz wariant z systemem nawigacji (oznaczony czerwoną gwiazdką). Kluczowe jest przestrzeganie podanych momentów dokręcania śrub, aby zapewnić bezpieczeństwo użytkowania.

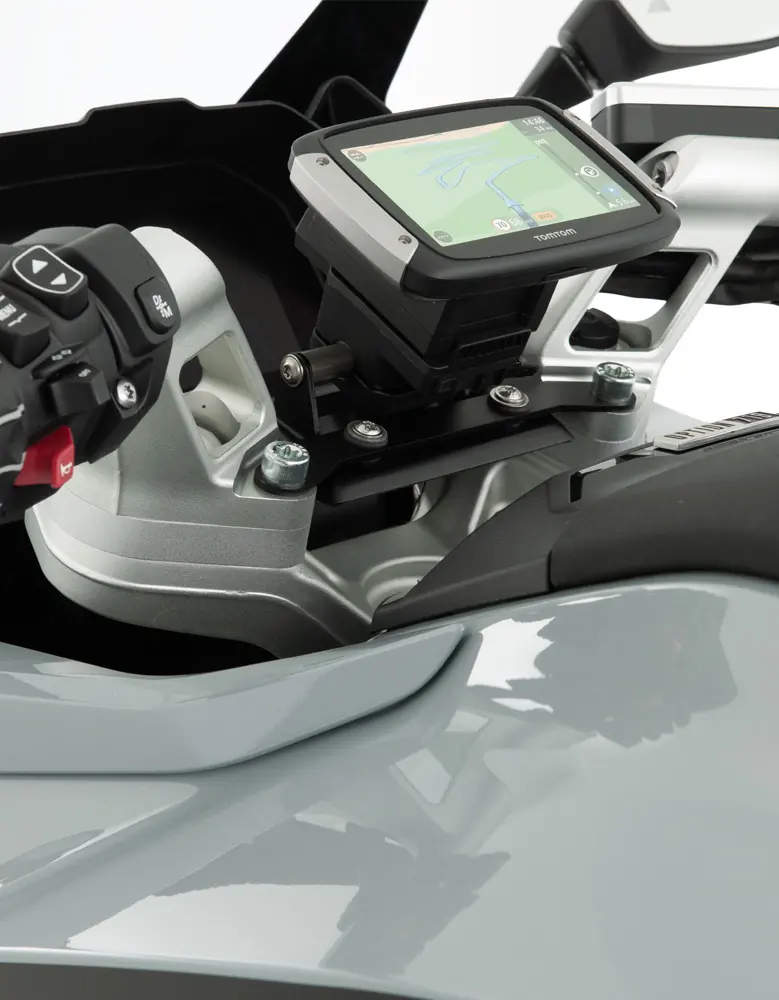

Gotowy montaż z nawigacją
Gotowy montaż z nawigacją

Lista części

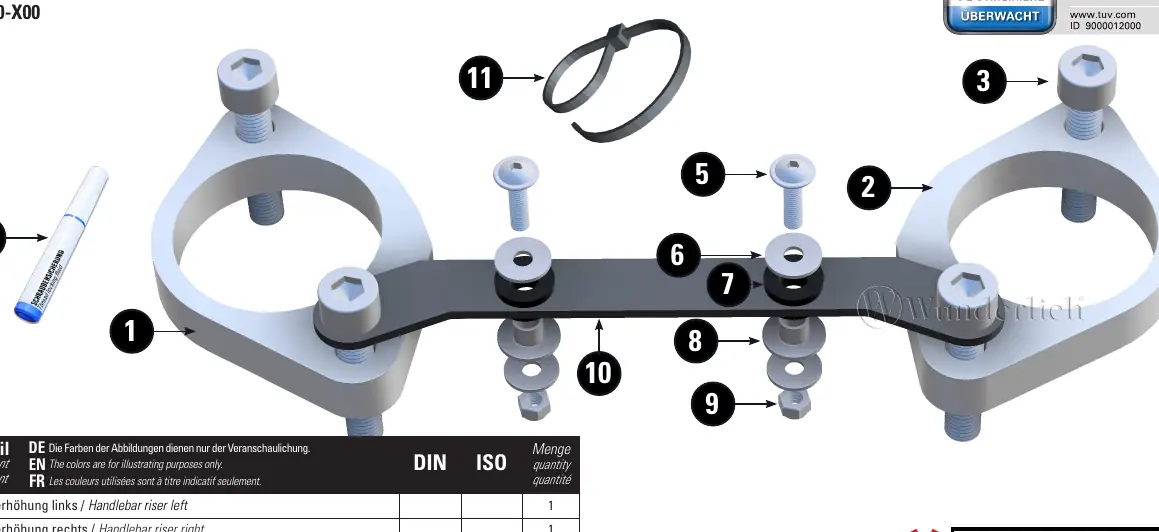

Schemat części zestawu
Schemat części zestawu
  • 1x Podwyższenie kierownicy lewe
  • 1x Podwyższenie kierownicy prawe
  • 4x Śruba z łbem cylindrycznym M10x50
  • 1x Zabezpieczenie gwintu
  • Elementy dla wersji z nawigacją: 2x Śruba z łbem soczewkowym M5x20, 4x Podkładka M5, 2x Tuleja stopniowana, 2x Nakrętka sześciokątna M5, 1x Płyta montażowa nawigacji, 3x Opaska zaciskowa.

Instrukcja montażu krok po kroku

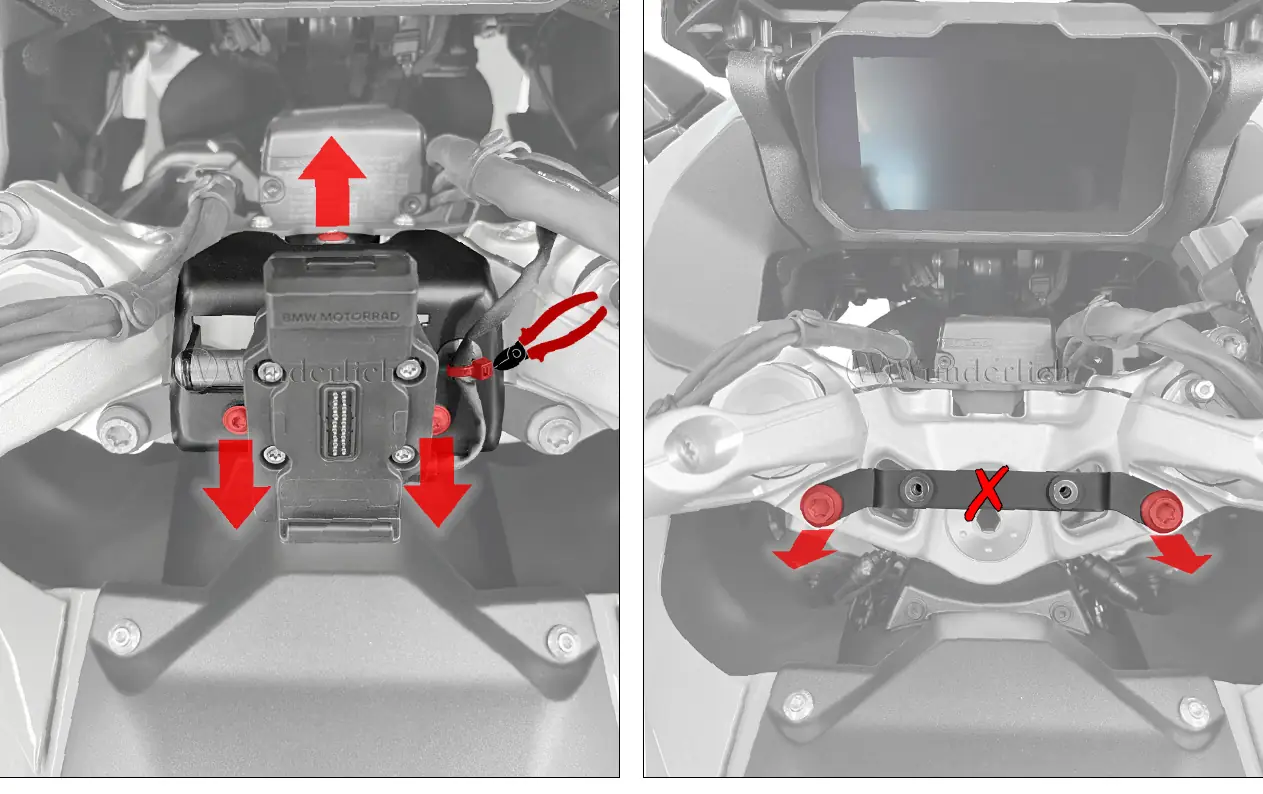

Demontaż oryginalnych elementów
Demontaż oryginalnych elementów
Montaż płyty nawigacji
Montaż płyty nawigacji

Przygotowanie i demontaż

  1. Zabezpiecz motocykl w stabilnej pozycji.
  2. Zdemontuj oryginalne mocowanie kierownicy, zachowując ostrożność przy przewodach.
  3. W przypadku wersji z nawigacją, odłącz wtyczkę zgodnie z instrukcją na stronie 6 (krok 9-10).

Montaż podwyższenia

  1. Przełóż przewody przez nową część podwyższenia kierownicy (krok 11-12).
  2. Umieść podwyższenie na miejscu i przykręć je, używając śrub M10x50.
  3. Dokręć śruby z momentem 38 Nm.

Montaż nawigacji (opcjonalnie)

  1. Zamontuj płytę nawigacji na wsporniku, używając śrub M5x20 (moment 3 Nm).
  2. Podłącz ponownie przygotowanie nawigacji i zabezpiecz przewody opaskami zaciskowymi.
  3. Upewnij się, że wszystkie przewody są poprowadzone w sposób nieograniczający ruchu kierownicy.

Momenty dokręcania

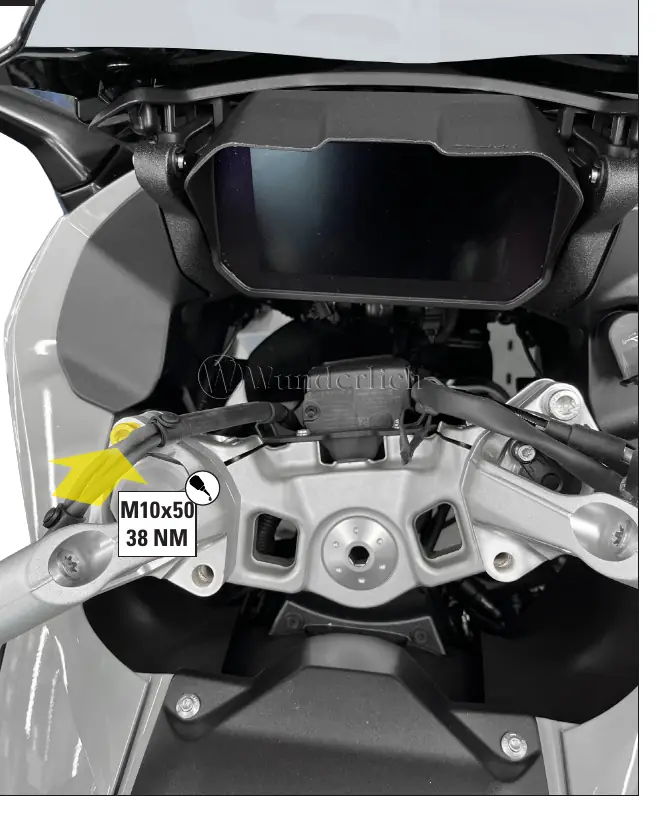

Montaż podwyższenia i moment dokręcania
Montaż podwyższenia i moment dokręcania
  • Śruby M10x50 (podwyższenie): 38 Nm
  • Śruby M5x20 (płyta nawigacji): 3 Nm
  • Śruby armatury kierownicy: 8 Nm
  • Śruby oryginalne (zaznaczone jako Original): 2 Nm lub 3 Nm w zależności od punktu montażowego.

Praktyczna pomoc

Typowe problemy

Trudności z prowadzeniem kabli

Upewnij się, że przewody są poprowadzone dokładnie tak, jak w oryginalnym stanie przed demontażem. Użyj dołączonych opasek zaciskowych do zabezpieczenia.

Błąd montażu nawigacji

Sprawdź, czy używasz śrub M5x20 i dokręcasz je z momentem 3 Nm. Nie przekraczaj tego momentu, aby nie uszkodzić gwintów.

Przed użyciem

  • Sprawdź kompletność zestawu zgodnie z tabelą na stronie 1.
  • Przygotuj pastę montażową.
  • Przygotuj klucz dynamometryczny.
  • Upewnij się, że motocykl jest stabilnie ustawiony.
  • Zidentyfikuj, czy montujesz wersję z nawigacją (wymaga dodatkowych kroków).

Ilustracje i schematy

  • Strona 1 zawiera legendę części i oznaczenia DIN/ISO.
  • Gwiazdka (*) na rysunkach oznacza kroki wymagane tylko przy montażu z systemem nawigacji.
  • Czerwone strzałki wskazują kierunek montażu lub demontażu elementów.

Zgodność modelu

  • Produkt przeznaczony do konkretnych modeli motocykli (sprawdź zgodność z pojazdem).
  • Niektóre kroki montażowe są opcjonalne i dotyczą tylko wersji z nawigacją.
