Instrukcja montażu zestawu przebudowy tyłu Wunderlich 13615-00x
Kompletny przewodnik montażu zestawu przebudowy tyłu Wunderlich 13615-00x. Instrukcja zawiera listę części, kroki demontażu oryginalnych elementów, wytyczne dotyczące przygotowania powierzchni oraz specyfikację momentów dokręcania śrub.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu zestawu przebudowy tyłu (Heckumbau) dla motocykli BMW. Przed przystąpieniem do prac należy upewnić się, że zdemontowano oryginalne elementy, takie jak uchwyt pasażera, sportowy uchwyt lub stelaż pod kufer. Zestaw wymaga użycia kleju do gwintów oraz przestrzegania określonych momentów dokręcania śrub.

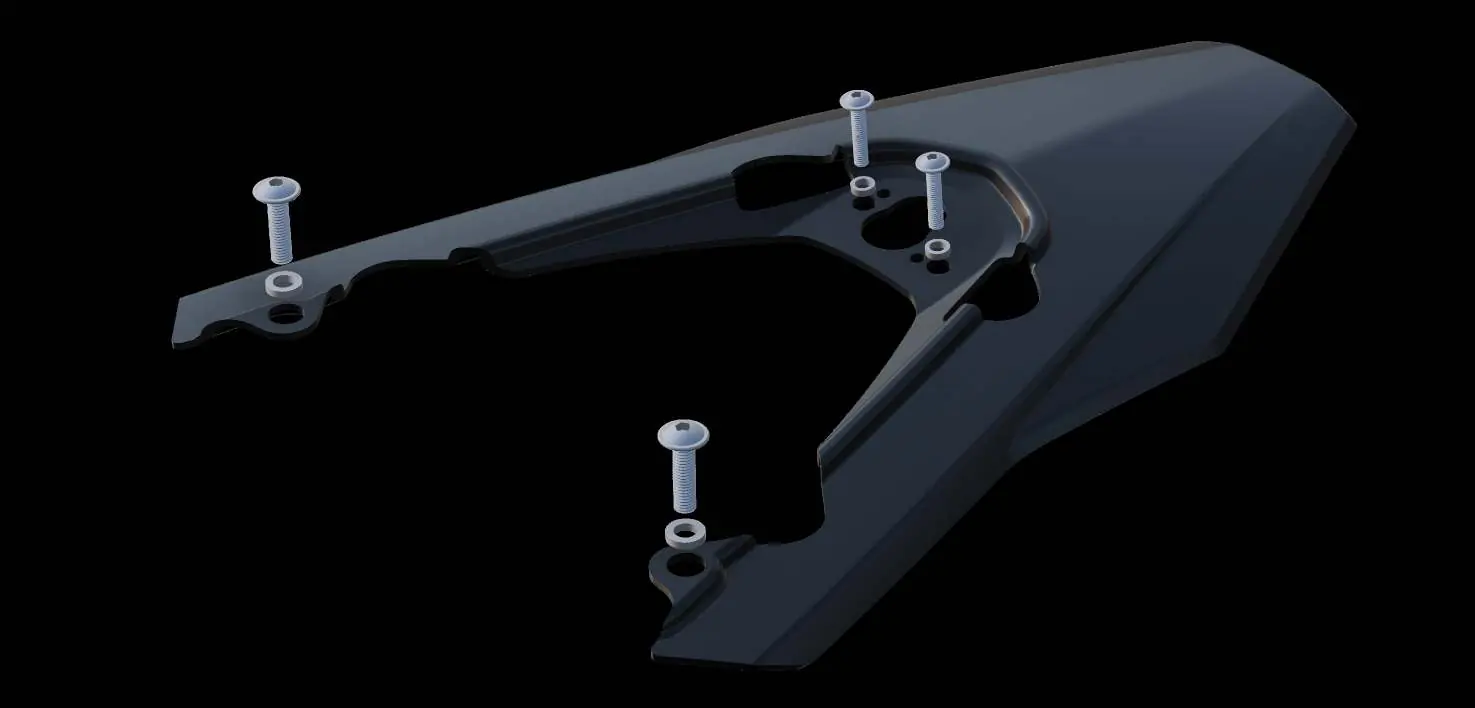

Lista części
W skład zestawu wchodzą następujące elementy:
- 1x Abdeckung (pokrywa)
- 2x Hülse (tuleja) D=10 d=6,4 l=3mm
- 2x Hülse (tuleja) D=14 d=8,4 l=3mm
- 1m Moosgummi (pianka gumowa)
- 2x Linsenflanschschraube (śruba z łbem soczewkowym) M8x30
- 2x Linsenflanschschraube (śruba z łbem soczewkowym) M6x30
- 1x Schraubensicherung (klej do gwintów)

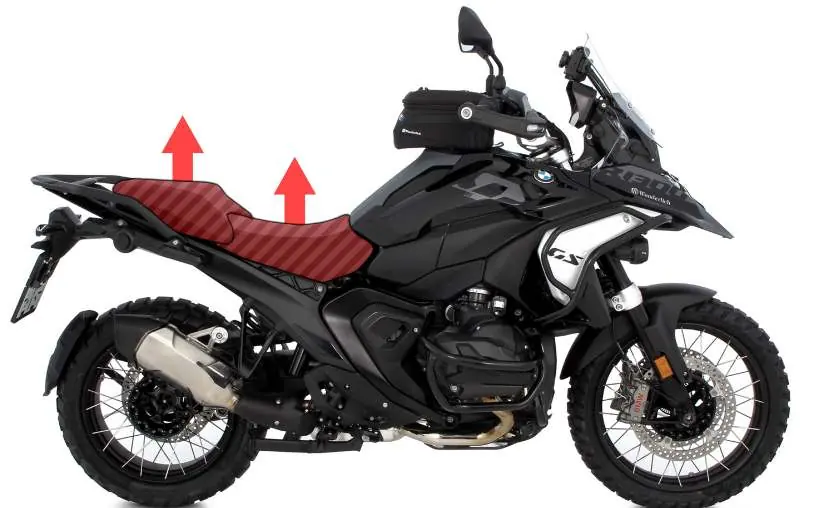

Demontaż oryginalnych elementów
Przed montażem nowego zestawu konieczne jest usunięcie fabrycznych akcesoriów:
- Zdemontuj oryginalny uchwyt pasażera.
- Zdemontuj sportowy uchwyt (jeśli jest zamontowany).
- Zdemontuj stelaż pod kufer (top case carrier).
Przygotowanie
Przed przystąpieniem do montażu pokrywy należy przygotować powierzchnię:

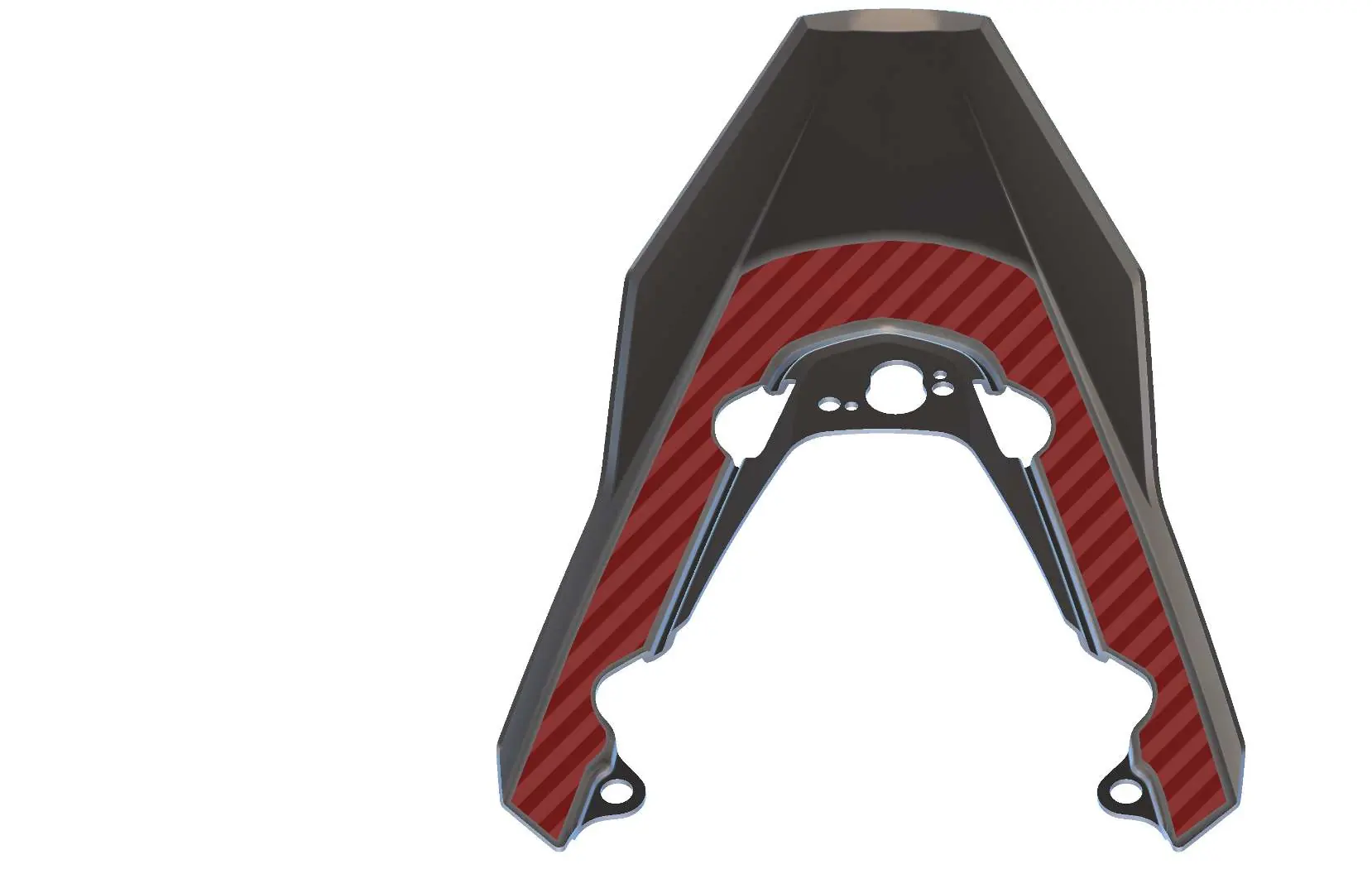

- Dokładnie wyczyść powierzchnie, do których będzie przyklejana pianka gumowa (Moosgummi).
- Naklej piankę na spodnią stronę pokrywy zgodnie z rysunkiem w instrukcji.
Montaż
Podczas montażu należy zwrócić uwagę na poprawne rozmieszczenie śrub i tulei:
- Użyj śrub M8x30 do głównych punktów mocowania, dokręcając je z momentem 28 Nm.
- Użyj śrub M6x30 do pozostałych punktów, dokręcając je z momentem 5 Nm.
- Zaleca się użycie dołączonego kleju do gwintów dla zapewnienia trwałości połączeń.
Rozwiązywanie problemów
Podczas odkręcania zamka siedzenia może dojść do poluzowania się gwintowanych tulei. W takim przypadku należy je ponownie wkręcić, używając klucza imbusowego 5 mm.
Praktyczna pomoc
Typowe problemy
Gwintowane tuleje poluzowały się podczas odkręcania zamka siedzenia.
Wkręć tuleje ponownie, używając klucza imbusowego 5 mm.
Przed użyciem
- Zdemontuj oryginalny uchwyt, sportowy uchwyt oraz stelaż pod kufer.
- Wyczyść dokładnie powierzchnie przed naklejeniem pianki gumowej.
- Przygotuj klucz imbusowy 5 mm.
- Upewnij się, że posiadasz wszystkie śruby i tuleje z listy części.
Ilustracje i schematy
- Rysunek techniczny przedstawia rozmieszczenie śrub i tulei w zestawie.

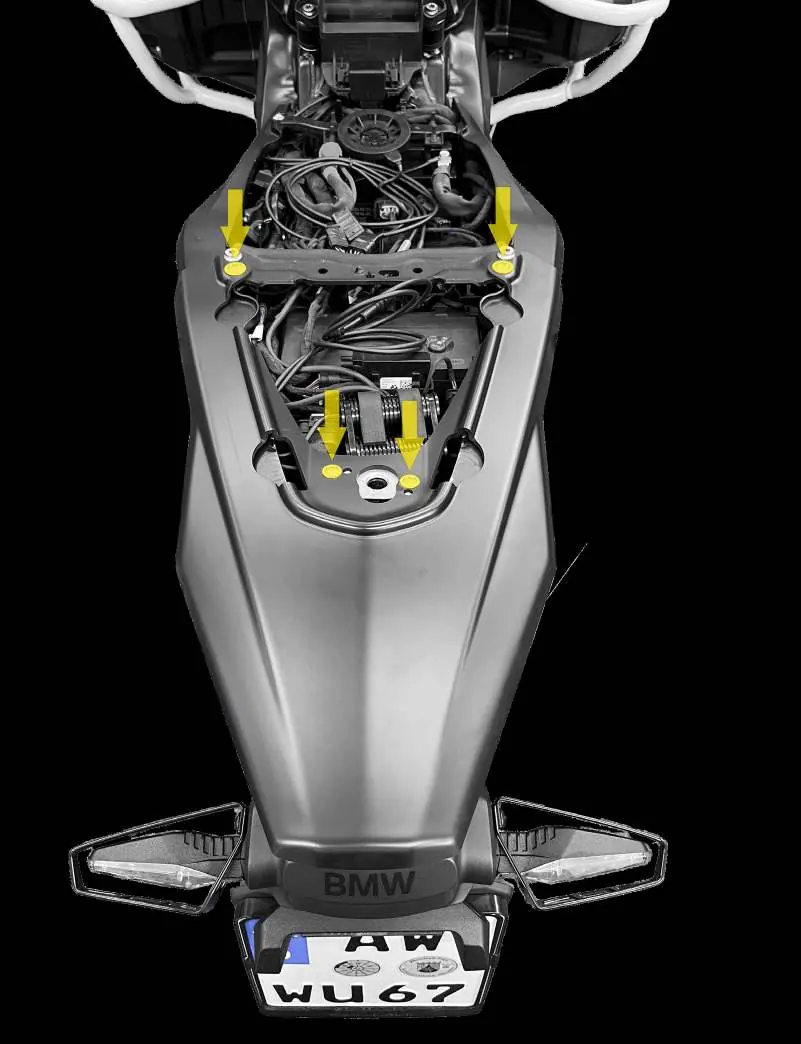

- Schemat montażu wskazuje punkty mocowania na motocyklu oraz wartości momentów dokręcania.
Zgodność modelu
- Produkt przeznaczony do motocykli BMW. Wymaga usunięcia fabrycznych uchwytów i stelaży.
