Czytnik RFID XPR MTPX-RS-MF V2 to urządzenie przeznaczone do kontroli dostępu, pracujące na częstotliwości 13,56 MHz. Urządzenie posiada klasę szczelności IP65, co pozwala na montaż zewnętrzny. Komunikacja odbywa się poprzez interfejs RS-485, a czytnik jest kompatybilny z serią kontrolerów WS4.
Montaż
Urządzenie przeznaczone jest do montażu natynkowego. W zestawie znajduje się rdzeń ferrytowy, który należy zainstalować na przewodach (1 zwój), aby zredukować zakłócenia elektromagnetyczne (EMI).
- Wywierć otwory montażowe zgodnie z szablonem.
- Zamocuj podstawę montażową do ściany.
- Przeprowadź przewody przez otwór w podstawie.
- Zawieś czytnik na podstawie i zabezpiecz go.
Podłączenie
Czytnik wymaga zasilania 9-14 V DC. Zalecane jest użycie kabla wielożyłowego z dwiema parami skręconymi i ekranowaniem. Maksymalna długość przewodu wynosi 80 metrów. W przypadku dłuższych odcinków konieczne może być zastosowanie rezystorów terminujących 120 Ohm na obu końcach linii RS-485.

- Czerwony: 12V DC
- Różowy: RS-485 A
- Fioletowy: RS-485 B
- Czarny: GND
Adresowanie
Prawidłowe adresowanie czytników jest kluczowe dla działania systemu:
- Adres 0: Czytniki dla drzwi 1.0 i 2.0.
- Adres 1: Czytniki dla drzwi 1.1 i 2.1.
- W przypadku drzwi wyposażonych w dwa czytniki, jeden musi mieć adres 0, a drugi adres 1.
Konfiguracja oprogramowania
Do aktualizacji oprogramowania i konfiguracji czytnika służy oprogramowanie XPR Toolbox:

- Uruchom XPR Toolbox.
- Wybierz "WS4 readers" oraz "MTPX-RS-MF V2".
- Kliknij zakładkę "Open".
- W sekcji "Doors" wybierz czytnik i skonfiguruj typ karty (Mifare/Desfire).
- W ustawieniach systemowych można skonfigurować podświetlenie (ON/OFF).
Sygnalizacja wizualna i dźwiękowa
Czytnik informuje o swoim stanie za pomocą diod LED oraz wbudowanego buzzera:
- Dostęp zabroniony / Sabotaż: Czerwona dioda miga szybko, ciągły sygnał dźwiękowy.
- Pre-alarm: Czerwona dioda miga szybko, przerywany sygnał dźwiękowy.
- Dostęp dozwolony: Zielona dioda świeci światłem ciągłym.
- Tryb czuwania / Oczekiwanie: Zielona dioda miga (po nawiązaniu komunikacji).
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów RS-485 (A i B) oraz czy adres czytnika jest poprawnie ustawiony w oprogramowaniu.
Jeśli długość kabla przekracza 80 metrów, zastosuj rezystory terminujące 120 Ohm na obu końcach linii RS-485.
Oznacza to błąd komunikacji lub stan alarmowy (np. sabotaż). Sprawdź połączenie z kontrolerem.
Przed użyciem
- Sprawdź, czy zasilacz dostarcza stabilne napięcie 9-14V DC.
- Upewnij się, że używasz kabla ekranowanego z dwiema parami skręconymi.
- Zainstaluj rdzeń ferrytowy na przewodach zgodnie z instrukcją.
- Upewnij się, że adresy czytników są unikalne dla danej linii RS-485.
Ilustracje i schematy
- Schemat montażu: pokazuje wiercenie otworów, montaż podstawy i mocowanie czytnika.

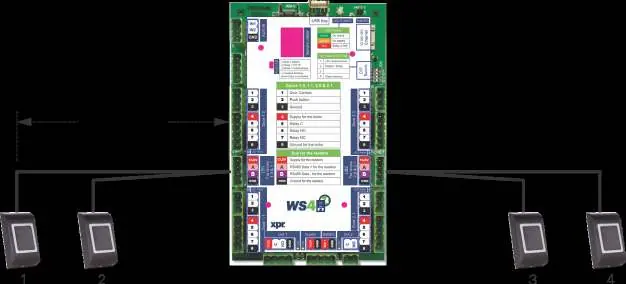

- Schemat okablowania: przedstawia podłączenie zasilania i linii danych do kontrolera WS4.
- Schemat oprogramowania: pokazuje interfejs XPR Toolbox do wyboru czytnika i konfiguracji kart.
Zgodność modelu
- Kompatybilny z serią kontrolerów WS4.
- Obsługuje karty Mifare (Classic, Desfire, Plus, Ultralight).
