Instrukcja obsługi panelu słonecznego XTM 160W

Najważniejsze informacje

Panel słoneczny XTM 160W jest przeznaczony do ładowania akumulatorów 12V. Przed użyciem należy zapoznać się z instrukcją, aby uniknąć nieprawidłowego działania i uszkodzenia sprzętu. Panel wymaga zewnętrznego regulatora ładowania (brak w zestawie).

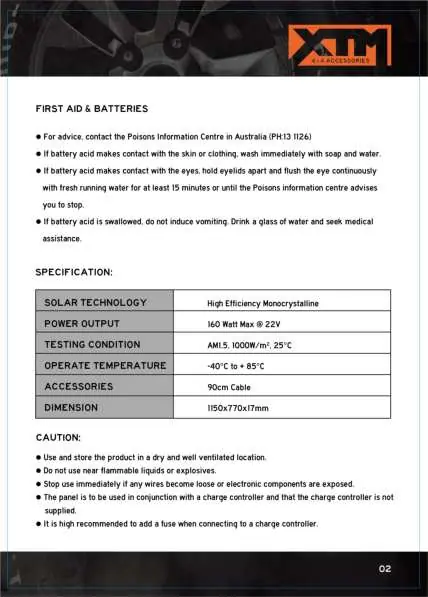

Specyfikacja techniczna

• Technologia: Monokrystaliczna
• Moc maksymalna: 160W przy 22V
• Wymiary: 1150 x 770 x 17 mm
• Klasa szczelności: IP65 (odporny na warunki atmosferyczne)
• Długość kabla: 90 cm
• Temperatura pracy: od -40°C do +85°C

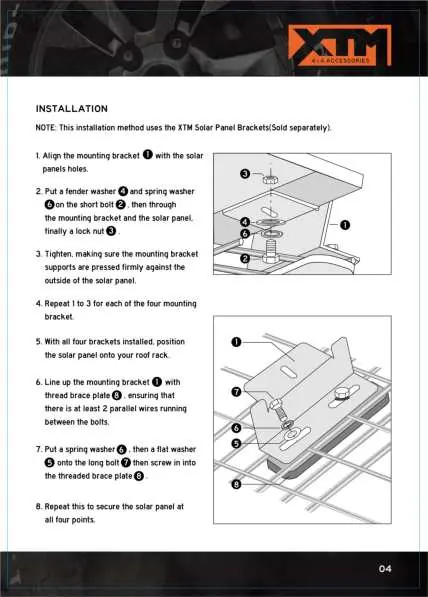

Instalacja

Uwaga: Zestaw montażowy nie jest dołączony do panelu i należy go dokupić osobno.

1. Dopasuj wspornik montażowy do otworów w panelu słonecznym.
2. Nałóż podkładkę błotnikową i podkładkę sprężynującą na krótką śrubę, przełóż przez wspornik i panel, a następnie zabezpiecz nakrętką blokującą.
3. Dokręć, upewniając się, że wspornik przylega stabilnie do zewnętrznej strony panelu.
4. Powtórz kroki dla wszystkich czterech wsporników.
5. Umieść panel na bagażniku dachowym.
6. Dopasuj wspornik do płytki wzmacniającej z gwintem, upewniając się, że między śrubami znajdują się co najmniej 2 równoległe przewody.
7. Nałóż podkładkę sprężynującą i płaską na długą śrubę, a następnie wkręć ją w płytkę wzmacniającą.
8. Powtórz proces, aby zabezpieczyć panel we wszystkich czterech punktach.

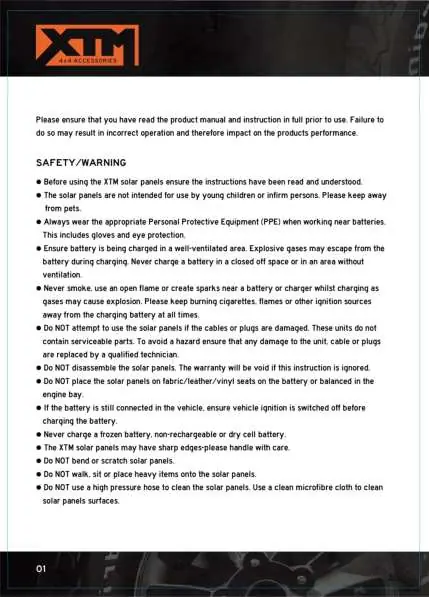

Bezpieczeństwo

• Zawsze używaj środków ochrony osobistej (rękawice, okulary ochronne) podczas pracy z akumulatorami.
• Ładuj akumulator w dobrze wentylowanym miejscu. Nigdy nie ładuj w zamkniętej przestrzeni.
• Nie pal tytoniu, nie używaj otwartego ognia ani nie twórz iskier w pobliżu akumulatora podczas ładowania.
• Nie używaj panelu, jeśli kable lub wtyczki są uszkodzone.
• Nie demontuj panelu, nie zginaj go ani nie rysuj powierzchni.
• Nie czyść panelu myjką ciśnieniową; używaj czystej ściereczki z mikrofibry.
• Zaleca się stosowanie bezpiecznika przy podłączaniu do regulatora ładowania.

Najczęściej zadawane pytania

• Czy panel jest wodoodporny? Tak, posiada klasę szczelności IP65.
• Czy panel nadaje się do akumulatorów 6/12/24V? Nie, panel jest przeznaczony wyłącznie do akumulatorów 12V.
• Czy panel może być podłączony na stałe? Zaleca się regularne sprawdzanie stanu naładowania, ponieważ pozostawienie panelu podłączonego na stałe może uszkodzić akumulator.

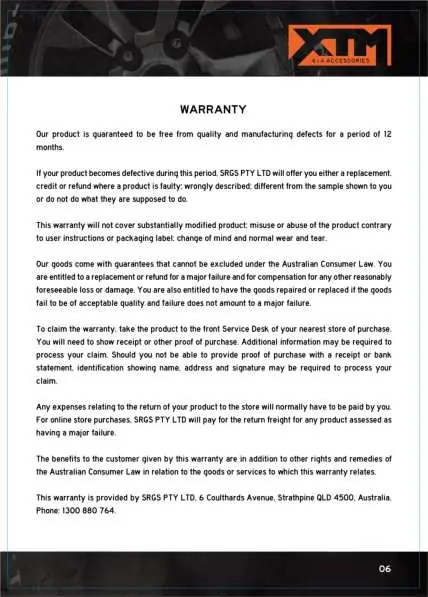

Gwarancja

Produkt objęty jest 12-miesięczną gwarancją na wady jakościowe i produkcyjne. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, modyfikacji produktu lub normalnego zużycia. W sprawach gwarancyjnych należy kontaktować się z punktem zakupu, posiadając dowód zakupu.
