Instrukcja obsługi składanego panelu słonecznego XTM 160W

Najważniejsze informacje z instrukcji

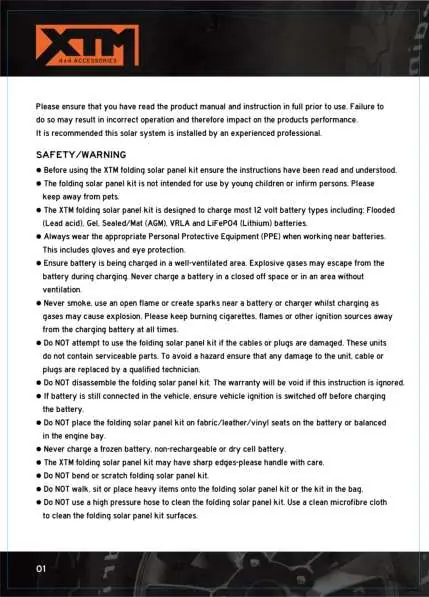

Zestaw składanego panelu słonecznego XTM 160W jest przeznaczony do ładowania akumulatorów 12V (typu Flooded, Gel, AGM, VRLA oraz LiFePO4). System powinien być instalowany przez doświadczonego specjalistę. Kluczowe jest przestrzeganie kolejności podłączenia: najpierw akumulator, potem odbiornik (load), a na końcu panel słoneczny. Nigdy nie należy używać zestawu w pobliżu materiałów łatwopalnych ani w zamkniętych przestrzeniach bez wentylacji.

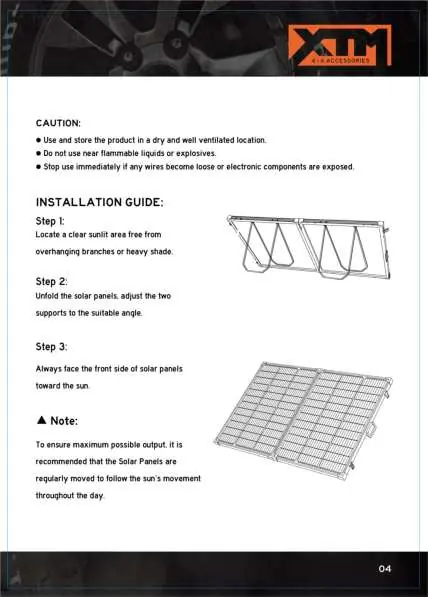

Instalacja i przygotowanie

Aby zapewnić optymalną wydajność, należy:

• Znaleźć czyste, nasłonecznione miejsce, wolne od cienia i zwisających gałęzi.
• Rozłożyć panele i ustawić podpory pod odpowiednim kątem.
• Skierować przednią stronę paneli bezpośrednio w stronę słońca.
• Regularnie przesuwać panele w ciągu dnia, aby podążały za ruchem słońca.

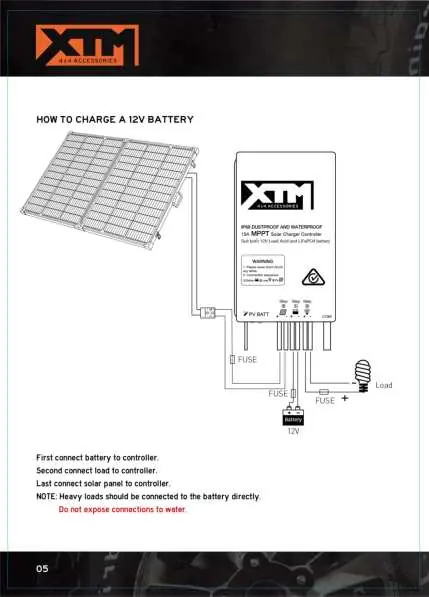

Podłączenie zestawu

Postępuj zgodnie z poniższą kolejnością, aby uniknąć uszkodzeń:

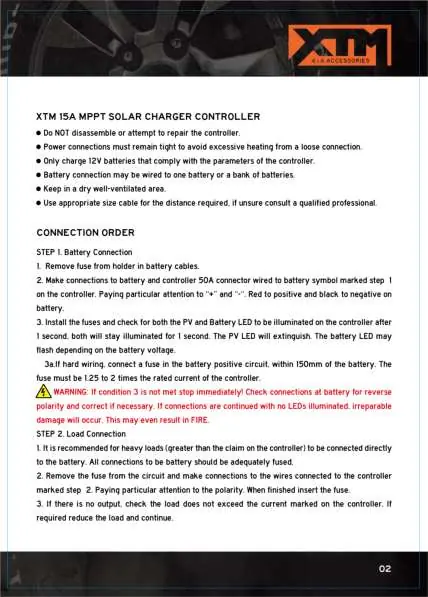

1. Podłączenie akumulatora: Wyjmij bezpiecznik z kabla akumulatora. Podłącz kable do akumulatora i kontrolera (złącze 50A oznaczone jako krok 1). Zwróć szczególną uwagę na polaryzację (+ i -). Włóż bezpiecznik.
2. Podłączenie odbiornika (Load): Jeśli używasz odbiorników, podłącz je do złącza oznaczonego jako krok 2.
3. Podłączenie panelu słonecznego (PV): Wyjmij bezpiecznik, podłącz panel do złącza 50A oznaczonego jako krok 3, a następnie włóż bezpiecznik.

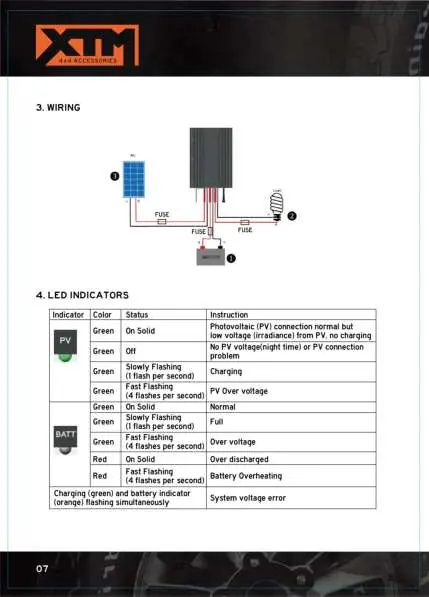

Wskaźniki LED

Kontroler posiada diody LED informujące o stanie pracy:

• PV (Zielona): Świeci ciągle – połączenie poprawne; Miga wolno – ładowanie; Miga szybko – przepięcie PV.
• BATT (Zielona/Czerwona): Zielona ciągła – normalna praca; Zielona migająca wolno – akumulator naładowany; Czerwona ciągła – akumulator rozładowany; Czerwona migająca szybko – przegrzanie akumulatora.

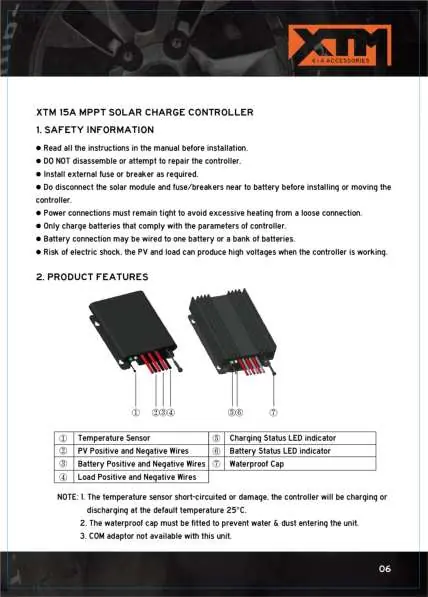

Zabezpieczenia kontrolera

Kontroler posiada wbudowane zabezpieczenia, w tym:

• Zabezpieczenie przed nadmiernym prądem i zwarciem PV.
• Ochrona przed odwrotną polaryzacją.
• Zabezpieczenie przed przeładowaniem i nadmiernym rozładowaniem akumulatora.
• Monitorowanie temperatury (przerywa ładowanie powyżej 65°C, wznawia przy 55°C).
• Ochrona przed przeciążeniem odbiornika.

Konserwacja i czyszczenie

Do czyszczenia paneli używaj miękkiej szczotki lub ściereczki z mikrofibry. Usuwaj kurz, brud i ptasie odchody, aby uniknąć uszkodzenia powierzchni. Nie używaj myjek ciśnieniowych. Utrzymuj połączenia w suchym miejscu i regularnie sprawdzaj, czy przewody są dokręcone.
