Instrukcja obsługi rejestratora wideo ZOSI 1AR-08ZM00-US-R
Szybki przewodnik po instalacji i obsłudze rejestratora wideo ZOSI 1AR-08ZM00-US-R. Dowiedz się, jak podłączyć kamery, skonfigurować system, zarządzać nagraniami i uzyskać zdalny dostęp.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Rejestrator ZOSI 1AR-08ZM00-US-R wymaga podłączenia kamer przez BNC, monitora przez HDMI/VGA oraz routera przez Ethernet. Konfiguracja odbywa się za pomocą myszy USB i menu ekranowego. Domyślne hasło to brak hasła (puste). str. 3, 4, 6
Najważniejsze czynności
- Podłączenie sprzętu str. 4
- Logowanie do systemu str. 6
Pierwsze uruchomienie
- Zaleca się przetestowanie urządzenia po podłączeniu zasilania przed finalną instalacją. str. 4
Problemy i rozwiązania
Brak obrazu na monitorze
Sprawdź kable i upewnij się, że monitor obsługuje min. 720p.
str. 10Konserwacja i reset
- Czyść urządzenie wilgotną szmatką, nie używaj agresywnych środków chemicznych. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Hasło domyślne | Puste | Domyślne hasło przy pierwszym uruchomieniu | str. 6 |
Gdzie szukać w PDF
- Zawartość zestawu str. 3
- Instalacja str. 4
- Obsługa myszy str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera podstawowe informacje dotyczące instalacji i konfiguracji rejestratora wideo ZOSI 1AR-08ZM00-US-R. Przed finalną instalacją zaleca się przetestowanie urządzenia po podłączeniu zasilania. System obsługuje zdalny dostęp za pomocą aplikacji ZOSI Smart.

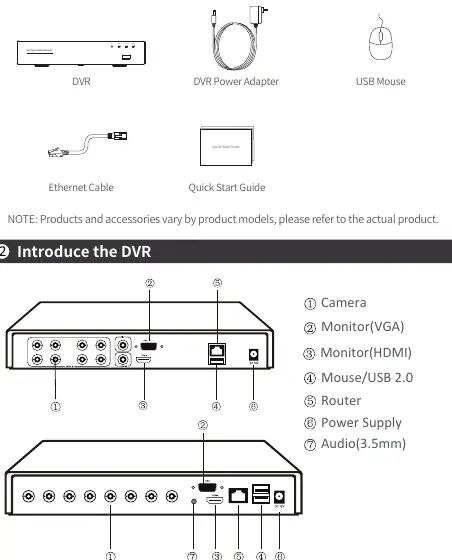

Elementy zestawu
- Rejestrator DVR
- Zasilacz DVR
- Mysz USB
- Kabel Ethernet
- Instrukcja szybkiego startu
Instalacja i podłączenie
Aby poprawnie zainstalować system, wykonaj następujące kroki:
- Podłącz kamery do rejestratora za pomocą kabli BNC.
- Podłącz monitor do rejestratora za pomocą kabla HDMI lub VGA.
- Podłącz rejestrator do routera za pomocą kabla Ethernet.
- Podłącz mysz do portu USB, a następnie podłącz zasilanie do rejestratora i kamer.
Obsługa systemu
System obsługuje się za pomocą myszy USB:
- Lewy przycisk: Wybór opcji menu, podwójne kliknięcie w trybie podglądu przełącza na pełny ekran.
- Prawy przycisk: Otwiera menu główne w trybie podglądu lub cofa do poprzedniej opcji.
Domyślna nazwa użytkownika to admin, a hasło jest puste przy pierwszym logowaniu.
Ustawienia i nagrywanie
Menu główne pozwala na konfigurację daty i godziny (Menu główne -> Konfiguracja -> Podstawowe -> Data i godzina). Nagrania można odtwarzać, wybierając opcję Odtwarzanie, gdzie dostępne jest wyszukiwanie według czasu lub zdarzeń. Kopia zapasowa nagrań wykonywana jest przez port USB (Menu główne -> Kopia zapasowa).
Bezpieczeństwo i konserwacja
- Używaj wyłącznie regulowanego zasilacza zgodnego ze specyfikacją.
- Nie demontuj urządzenia, zwłaszcza gdy jest podłączone do zasilania.
- Czyść urządzenie wyłącznie wilgotną szmatką, unikaj agresywnych środków chemicznych.
- Nie używaj urządzenia w zamkniętym, wilgotnym środowisku.
Informacje o producencie
ZOSI Technology Co., Ltd
Praktyczna pomoc
Typowe problemy
Brak obrazu na monitorze
Upewnij się, że monitor obsługuje rozdzielczość co najmniej 720p, sprawdź połączenie kabli HDMI/VGA lub wypróbuj inny kabel.
Brak zdalnego dostępu przez aplikację
Sprawdź połączenie sieciowe w menu DVR (Sieć -> Test), upewnij się, że telefon/komputer jest w tej samej sieci lub zrestartuj router.
Przed użyciem
- Podłącz kamery do rejestratora kablami BNC
- Podłącz monitor kablem HDMI lub VGA
- Podłącz rejestrator do routera kablem Ethernet
- Podłącz mysz do portu USB
- Podłącz zasilanie do rejestratora i kamer
Parametry w praktyce
- Hasło domyślne
- Puste (brak hasła przy pierwszym logowaniu)
Ilustracje i schematy

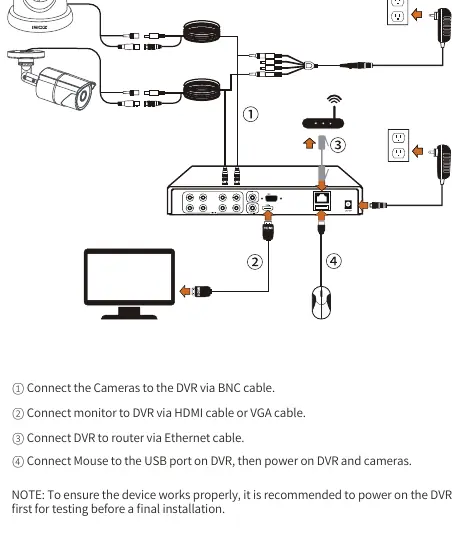

- Schemat połączeń pokazuje podłączenie kamer przez BNC, monitora przez HDMI/VGA oraz routera przez Ethernet.
- Panel tylny zawiera porty: kamery, VGA, HDMI, USB, LAN, zasilanie i audio.
Zgodność modelu
- Wymagana minimalna rozdzielczość monitora: 720p.
- System obsługuje detekcję ruchu i automatyczne przechwytywanie obrazów.
