Instrukcja obsługi systemu transmisji wideo Accsoon CineView Quad
Szybki przewodnik po systemie transmisji wideo Accsoon CineView Quad. Dowiedz się, jak zainstalować urządzenie, skonfigurować grupy, zaktualizować oprogramowanie i rozwiązywać problemy z połączeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- CineView Quad to system bezprzewodowej transmisji wideo, który przesyła sygnał SDI/HDMI z opóźnieniem poniżej 60ms na odległość do 150m. Wymaga ustawienia tej samej grupy na nadajniku i odbiorniku w celu sparowania. str. 1, 5, 8
Najważniejsze czynności
- Włączanie urządzenia str. 8
- Parowanie urządzeń str. 8
Pierwsze uruchomienie
- Rozłóż anteny, podłącz zasilanie (NP-F lub DC), podłącz źródło wideo i ustaw tę samą grupę na nadajniku i odbiorniku. str. 8
Problemy i rozwiązania
Brak połączenia
Sprawdź, czy nadajnik i odbiornik są w tej samej grupie i czy anteny są dobrze zamocowane.
str. 14Konserwacja i reset
- Reset sieci (Network Reset) dostępny w menu nadajnika pozwala przywrócić ustawienia WiFi do fabrycznych. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 500ft / 150m | Maksymalny zasięg bez przeszkód | str. 12 |
| Opóźnienie | <0.06s | Opóźnienie transmisji | str. 12 |
Gdzie szukać w PDF
- Opis nadajnika str. 5
- Opis odbiornika str. 6
- Instrukcja obsługi str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Accsoon CineView Quad to bezprzewodowy system transmisji wideo oferujący transmisję dwuzakresową 2.4GHz/5GHz z opóźnieniem poniżej 60ms i zasięgiem do 150 metrów. Urządzenie obsługuje wejścia/wyjścia SDI i HDMI oraz pozwala na monitorowanie obrazu na maksymalnie 4 urządzeniach jednocześnie.
Opis urządzenia
Nadajnik i odbiornik wyposażone są w składane anteny, wyświetlacz OLED o przekątnej 1.3 cala, pokrętło ustawiania grupy oraz porty zasilania i wideo. Nadajnik posiada wejścia SDI/HDMI, natomiast odbiornik posiada wyjścia SDI/HDMI.

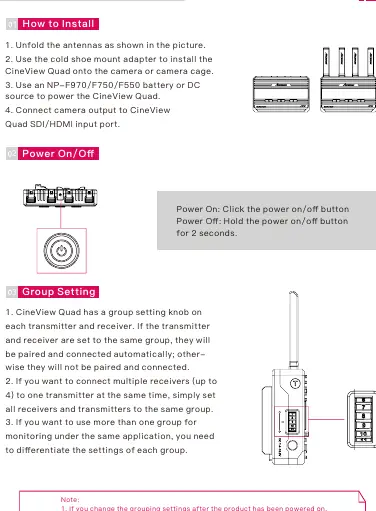

Instalacja i pierwsze uruchomienie
Aby rozpocząć pracę z systemem:
- Rozłóż anteny urządzenia.
- Zamontuj urządzenie na kamerze lub klatce operatorskiej za pomocą dołączonego adaptera zimnej stopki.
- Podłącz zasilanie, korzystając z akumulatora serii NP-F lub zewnętrznego źródła zasilania DC.
- Podłącz wyjście wideo z kamery do portu SDI lub HDMI w nadajniku.
- Włącz urządzenie, klikając przycisk zasilania. Aby wyłączyć, przytrzymaj przycisk przez 2 sekundy.
Konfiguracja grup
Aby nadajnik i odbiornik mogły się połączyć, muszą być ustawione na tę samą grupę za pomocą pokrętła ustawiania grupy. Jeśli chcesz podłączyć wiele odbiorników do jednego nadajnika, ustaw wszystkie urządzenia na ten sam numer grupy.
Ustawienia i obsługa
Wyświetlacz OLED informuje o statusie połączenia, poziomie baterii, formacie wideo oraz wybranym kanale. Użytkownik może zmieniać ustawienia szybkości transmisji (High Quality, Normal, Speed) oraz kanały za pomocą przycisków menu. Zaleca się pozostawienie ustawienia kanału w trybie Auto.
Aplikacja mobilna Accsoon Go
Aplikacja umożliwia monitorowanie obrazu na urządzeniach mobilnych. Aby połączyć się z aplikacją:
- Pobierz aplikację Accsoon Go ze sklepu Google Play lub Apple App Store.
- W ustawieniach WiFi urządzenia mobilnego znajdź sieć o nazwie Accsoon_XXXX.
- Połącz się z siecią, używając domyślnego hasła 12345678.
- Otwórz aplikację i wybierz opcję monitorowania.
Aktualizacja oprogramowania
Aktualizację można przeprowadzić przez aplikację Accsoon Go. Upewnij się, że urządzenie mobilne ma dostęp do internetu, a poziom naładowania baterii CineView Quad wynosi powyżej 50%. Podczas aktualizacji nie należy wyłączać zasilania.
Rozwiązywanie problemów
W przypadku braku połączenia sprawdź, czy urządzenia są w tej samej grupie. Jeśli obraz nie jest wyświetlany, zweryfikuj poprawność podłączenia kabli wideo oraz obsługiwany format sygnału. W przypadku przerywania obrazu upewnij się, że anteny są poprawnie rozłożone i nie ma przeszkód metalowych.
Informacje o producencie
Accsoon
Praktyczna pomoc
Typowe problemy
Brak połączenia między nadajnikiem a odbiornikiem
Upewnij się, że oba urządzenia są ustawione na tę samą grupę za pomocą pokrętła ustawień.
Brak obrazu na odbiorniku
Sprawdź, czy kabel SDI/HDMI jest poprawnie podłączony do nadajnika i czy kamera wysyła sygnał wideo.
Przerywany obraz
Upewnij się, że anteny są w pełni rozłożone i nie ma metalowych przeszkód w pobliżu urządzenia.
Nie można znaleźć sieci WiFi urządzenia
Sprawdź, czy urządzenie mobilne obsługuje pasmo 5GHz WiFi.
Przed użyciem
- Rozłóż wszystkie anteny.
- Zamontuj urządzenie za pomocą adaptera zimnej stopki.
- Podłącz naładowany akumulator NP-F lub zasilanie DC.
- Podłącz źródło wideo do portu SDI lub HDMI.
- Ustaw tę samą grupę na nadajniku i odbiorniku.
Parametry w praktyce
- Opóźnienie (Latency)
- Czas przesyłu sygnału wideo, wynosi poniżej 60ms.
- Zasięg transmisji
- Maksymalna odległość transmisji wynosi do 150 metrów w warunkach bez przeszkód.
Ilustracje i schematy
- Nadajnik posiada wejścia SDI/HDMI, odbiornik posiada wyjścia SDI/HDMI.
- Pokrętło grupy znajduje się z boku obudowy.
- Wyświetlacz OLED pokazuje status połączenia, kanał i parametry wideo.
Zgodność modelu
- Wymaga urządzeń mobilnych z obsługą 5GHz WiFi dla aplikacji Accsoon Go.
- Obsługuje do 4 urządzeń monitorujących jednocześnie.
