Instrukcja obsługi nadajnika ściennego WyreStorm SW-120-TX3
Szybki przewodnik instalacji i konfiguracji nadajnika ściennego WyreStorm SW-120-TX3. Dowiedz się, jak podłączyć urządzenia, skonfigurować okablowanie RS-232 oraz rozwiązywać problemy z transmisją sygnału 4K.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Nadajnik ścienny SW-120-TX3 służy do transmisji sygnału 4K60Hz HDBaseT 3.0. Instalacja wymaga podłączenia zasilania 20V 6A, kabli wideo (HDMI/USB-C) oraz kabla HDBaseT do odbiornika. str. 1
Najważniejsze czynności
- Podłączenie zasilania str. 2, 3
- Konfiguracja RS-232 str. 3
Problemy i rozwiązania
Brak obrazu lub słaba jakość
Sprawdź zasilanie, kable HDMI/USB/HDBaseT, standard zakończenia kabla HDBaseT (EIA568B) oraz czy kable HDMI są 4K rated.
str. 3Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 20V 6A | Wymagane zasilanie zewnętrzne | str. 1, 3 |
| Transmisja | 4K60Hz HDBaseT 3.0 | Standard transmisji | str. 1 |
Gdzie szukać w PDF
- Schemat połączeń i zawartość zestawu str. 1
- Opis portów i diod LED str. 2
- Instrukcje okablowania i rozwiązywanie problemów str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nadajnik ścienny WyreStorm SW-120-TX3 to urządzenie typu 2-Input 4K60Hz HDBaseT 3.0. Przed rozpoczęciem instalacji zaleca się pobranie najnowszego oprogramowania i dokumentacji ze strony producenta. Urządzenie wymaga zasilania 20V 6A (zasilacz sprzedawany oddzielnie). Należy używać kabli typu pre-terminated, aby zapewnić stabilną transmisję sygnału.
Zawartość zestawu
- Nadajnik ścienny SW-120-TX3-US lub SW-120-TX3-UK
- Kabel USB 2.0 Type-B do Type-A (1.8m)
- Kabel USB-C do USB-C z blokadą (2m)
- Złącze terminalowe 3-pinowe
- Złącze terminalowe 2-pinowe
- Płytka ścienna (tylko model US)
- Śruby montażowe
Opis urządzenia
Urządzenie posiada porty wejściowe HDMI oraz USB-C, które obsługują funkcje audio/wideo oraz ładowanie urządzeń. Na panelu przednim znajdują się diody LED informujące o stanie zasilania, wybranym źródle oraz połączeniu (Link). Przycisk Display Trigger pozwala na wysyłanie komend włączania/wyłączania wyświetlacza.
Instalacja i okablowanie
Wszystkie przewody powinny być poprowadzone i zakończone przed podłączeniem do przełącznika. Należy unikać używania paneli krosowych, przedłużaczy kabli czy załamań, które mogą pogorszyć jakość sygnału. W przypadku transmisji 4K należy upewnić się, że używane kable HDMI posiadają certyfikat 4K.
Konfiguracja RS-232
Port RS-232 wykorzystuje 3-pinowe złącze terminalowe. Urządzenie nie obsługuje sprzętowej kontroli przepływu (no hardware flow control). Pin 1 to TX (Transmit), Pin 2 to RX (Receive), a Pin 3 to Ground. Należy sprawdzić dokumentację urządzenia zewnętrznego w celu poprawnego przypisania pinów.
Rozwiązywanie problemów
W przypadku braku obrazu lub słabej jakości (śnieżenie, zakłócenia), należy sprawdzić zasilanie, poprawność połączeń HDMI/USB/HDBaseT oraz upewnić się, że kabel HDBaseT jest zakończony zgodnie ze standardem EIA568B. Jeśli problem dotyczy kontroli urządzeń zewnętrznych, należy zweryfikować poprawność zakończenia kabli RS-232.
Praktyczna pomoc
Typowe problemy
Brak obrazu lub słaba jakość (śnieżenie)
Sprawdź zasilanie, upewnij się, że kable nie są luźne, sprawdź czy kabel HDBaseT jest zgodny ze standardem EIA568B oraz czy kable HDMI są certyfikowane dla 4K.
Brak kontroli urządzenia zewnętrznego
Sprawdź poprawność zakończenia kabli RS-232 zgodnie z sekcją Wiring and Connections w instrukcji.
Przed użyciem
- Pobierz najnowsze oprogramowanie i dokumentację ze strony produktu.
- Używaj kabli pre-terminated dla zapewnienia najlepszej wydajności.
- Upewnij się, że kabel USB-C obsługuje funkcje audio/wideo.
- Przygotuj zasilacz 20V 6A (brak w zestawie).
Ilustracje i schematy

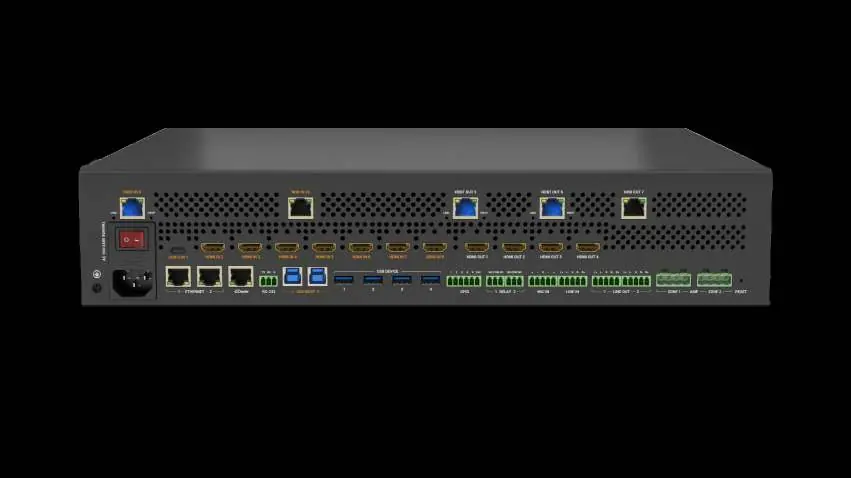

- Schemat połączeń (strona 1) pokazuje sposób podłączenia komputera, tabletu, kamery, wyświetlacza i przełącznika sieciowego.
- Schemat pinów RS-232 (strona 3) wskazuje poprawne połączenie TX/RX/G między nadajnikiem a urządzeniem zewnętrznym.
Zgodność modelu
- Wsparcie CEC jest ograniczone; producent nie gwarantuje kompatybilności ze wszystkimi formami komunikacji CEC.
- Nie wszystkie kable USB-C obsługują funkcje audio/wideo.
