Instrukcja montażu lampy wiszącej Acroma 2301BGCR
Kompletny przewodnik montażu lampy wiszącej Acroma 2301BGCR. Instrukcja zawiera listę części, schemat podłączenia elektrycznego oraz kroki instalacji krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa wisząca Acroma 2301BGCR wymaga montażu sufitowego z podłączeniem do instalacji elektrycznej. Należy wyłączyć zasilanie, połączyć przewody zgodnie z kolorami (biały-biały, czarny-czarny, uziemienie-uziemienie) i zamontować czaszę do sufitu. str. 1, 2, 3
Najważniejsze czynności
- Wyłączenie zasilania str. 1
- Podłączenie przewodów str. 3
Problemy i rozwiązania
Pytania dotyczące instalacji elektrycznej
Skonsultuj się z wykwalifikowanym elektrykiem.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc żarówki | Max 60W | Maksymalna dopuszczalna moc żarówki | str. 1 |
Gdzie szukać w PDF
- Informacje bezpieczeństwa i gwarancja str. 1
- Lista części i instrukcja montażu str. 2
- Kroki montażu i schemat elektryczny str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu lampy wiszącej Acroma 2301BGCR należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi. W przypadku braku doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług wykwalifikowanego elektryka.
Przygotowanie do montażu
Do poprawnego montażu wymagane są następujące narzędzia (brak w zestawie):
- Śrubokręt krzyżakowy
- Ściągacz izolacji
- Kombinerki
- Okulary ochronne
- Taśma izolacyjna
Przed rozpoczęciem prac upewnij się, że miejsce montażu jest zabezpieczone, a powierzchnia, na której kładziesz elementy lampy, jest miękka (np. dywan lub karton), aby uniknąć zarysowań.
Zawartość zestawu
W opakowaniu znajdują się:
- Elementy montażowe: czasza (canopy), poprzeczka montażowa, śruby do puszki elektrycznej, śruba uziemiająca, złączki przewodów, nakrętki, podkładki.
- Elementy lampy: pręt (down rod), szklany klosz, pierścień gniazda, łańcuch, pętle łańcucha.

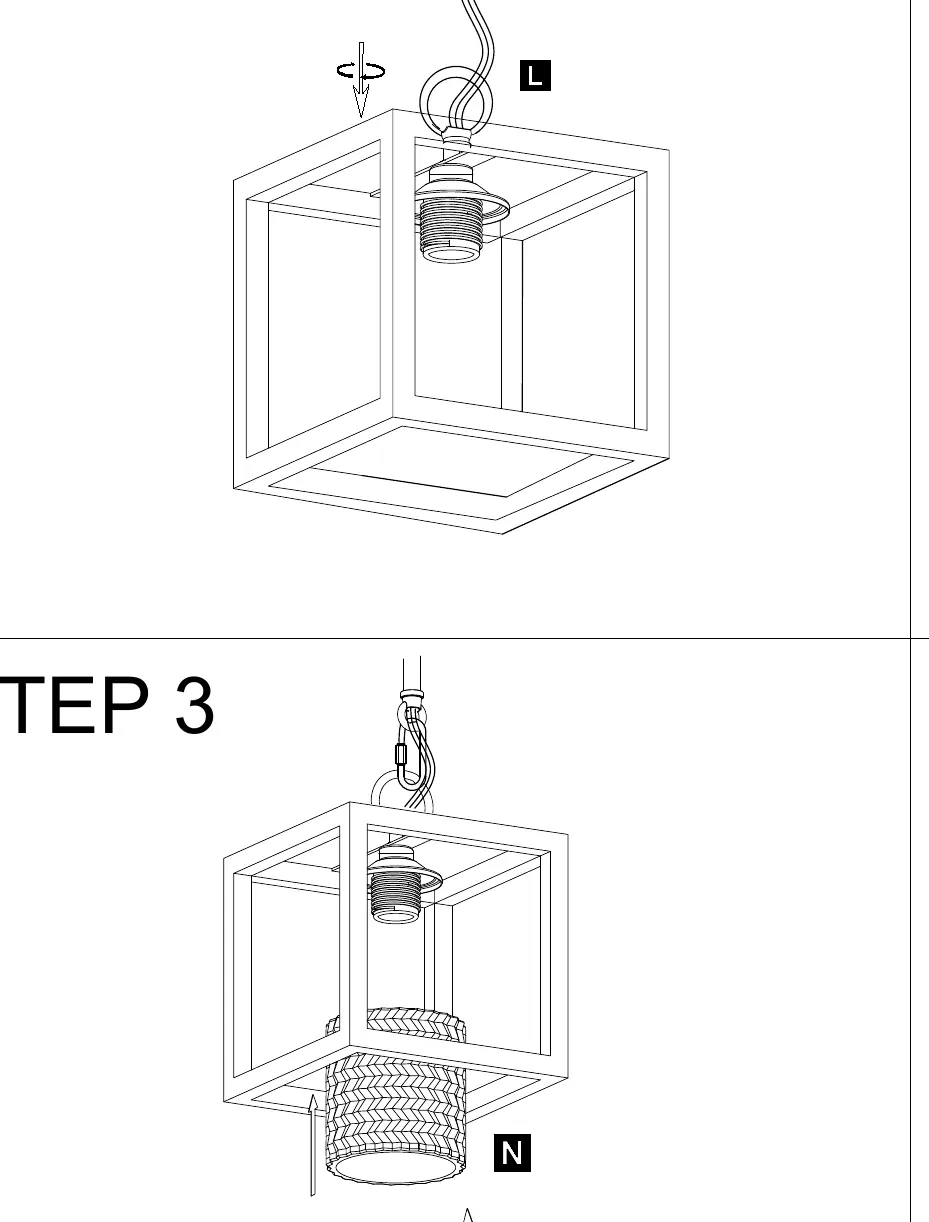

Instrukcja montażu krok po kroku
- Montaż wstępny: Złóż elementy lampy, przykręcając pręt i przygotowując klosz.
- Przygotowanie zawieszenia: Zamontuj pętle łańcucha i łańcuch na odpowiedniej długości.
- Instalacja klosza: Umieść szklany klosz na oprawie i zabezpiecz go pierścieniem gniazda.
- Podłączenie elektryczne: Połącz przewody lampy z przewodami instalacji domowej zgodnie ze schematem (biały do białego, czarny do czarnego, uziemienie do uziemienia). Użyj dołączonych złączek i taśmy izolacyjnej.
- Montaż końcowy: Przymocuj czaszę lampy do sufitu za pomocą śrub i nakrętek.
Podłączenie elektryczne
Podłączenie musi być wykonane w następujący sposób:
- Przewód biały (zasilanie): Łączymy z przewodem białym lub oznaczonym lampy.
- Przewód czarny (zasilanie): Łączymy z przewodem czarnym lub gładkim lampy.
- Przewód uziemiający (zielony/goły): Łączymy z przewodem uziemiającym lampy lub śrubą uziemiającą na poprzeczce.
Informacje o producencie
ACROMA
Praktyczna pomoc
Typowe problemy
Brak pewności co do sposobu podłączenia przewodów
Skonsultuj się z wykwalifikowanym elektrykiem. Nie ryzykuj porażenia prądem.
Uszkodzenie powierzchni lampy podczas montażu
Pracuj na miękkim podłożu, takim jak dywan lub karton.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Użyj próbnika napięcia, aby upewnić się, że przewody nie są pod napięciem
- Przygotuj narzędzia: śrubokręt, ściągacz izolacji, kombinerki
- Sprawdź kompletność części zgodnie z listą w instrukcji
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Max 60W Medium Base
- Maksymalna moc żarówki wynosi 60W, typ gwintu to standardowy (E26/E27).
Ilustracje i schematy

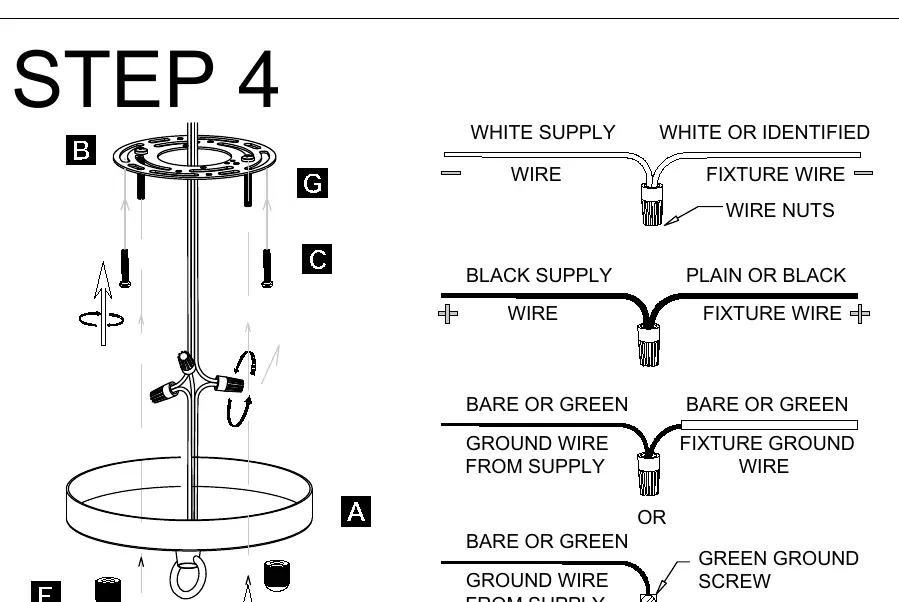

- Schemat w kroku 4 pokazuje poprawne łączenie przewodów za pomocą złączek (wire nuts).
- Wskazuje na konieczność połączenia uziemienia (zielony/goły przewód) ze śrubą uziemiającą.
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz pomieszczeń.
- Wymaga standardowej puszki elektrycznej sufitowej.
