Instrukcja montażu żyrandola Acroma 2081316BRAZ

Najważniejsze informacje

Żyrandol Acroma 2081316BRAZ to oprawa oświetleniowa wymagająca montażu sufitowego. Urządzenie obsługuje 16 żarówek z gwintem Candelabra o maksymalnej mocy 60W każda. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Narzędzia i przygotowanie

Do poprawnego montażu żyrandola niezbędne są następujące narzędzia (nie dołączone do zestawu):

• Śrubokręt krzyżakowy
• Ściągacz izolacji
• Kombinerki
• Okulary ochronne
• Taśma izolacyjna

Przed montażem upewnij się, że powierzchnia, na której kładziesz elementy lampy, jest miękka i nieścierna, aby uniknąć zarysowań.

Lista elementów zestawu

W opakowaniu powinny znajdować się:

• Czasza (Canopy)
• Zestaw poprzeczki montażowej (Crossbar assembly)
• Śruby do puszki elektrycznej
• Śruba uziemiająca
• Złączki przewodów
• Końcówki ozdobne (Finial)
• Śruby wsporcze, nakrętki sześciokątne, podkładki
• Pętle łańcucha, łańcuch, pierścień łączący
• Tuleje gniazd i pręty boczne

Instrukcja montażu krok po kroku

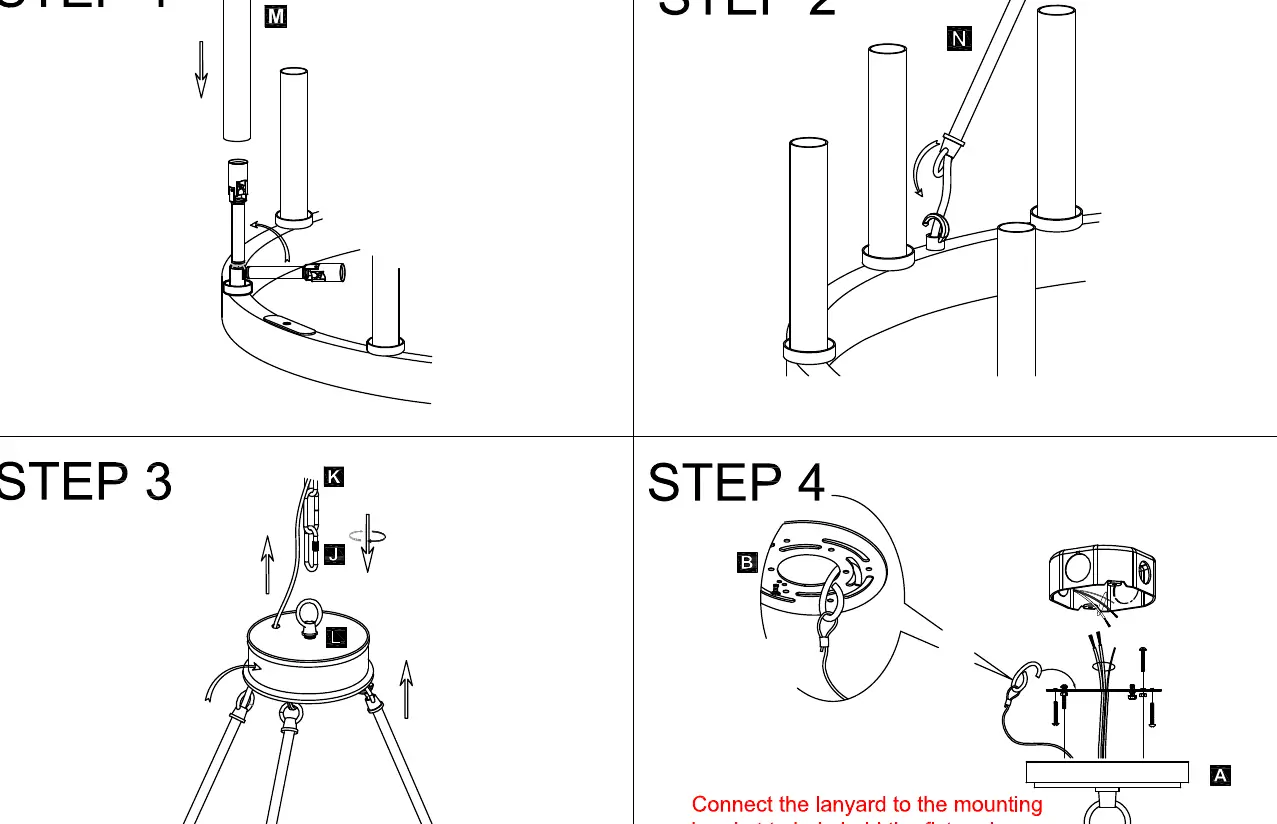

1. Krok 1: Zamontuj tuleje (M) na gniazdach żarówek.
2. Krok 2: Zamocuj pręty boczne (N) do konstrukcji żyrandola.
3. Krok 3: Złóż górną część konstrukcji, łącząc pętle łańcucha (K), śruby (J) i pierścień łączący (L).
4. Krok 4: Przymocuj linkę zabezpieczającą do wspornika montażowego, aby podtrzymać żyrandol podczas podłączania przewodów.
5. Krok 5: Wykonaj połączenia elektryczne zgodnie ze schematem kolorów.
6. Krok 6: Zakończ montaż, mocując czaszę do sufitu.

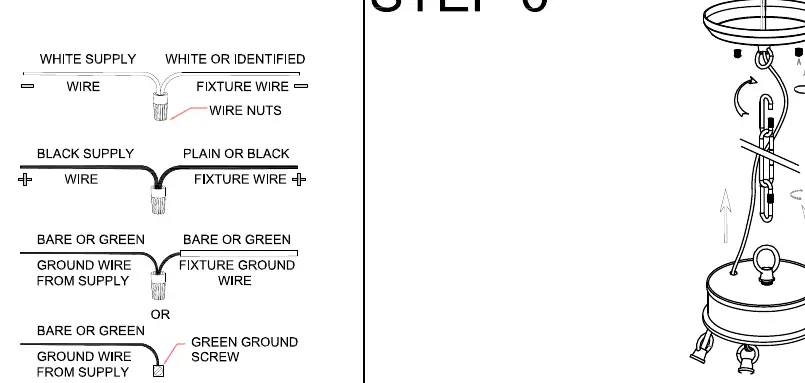

Podłączenie elektryczne

Podłączenie przewodów należy wykonać w następujący sposób:

• Przewód biały (zasilanie): do białego przewodu żyrandola.
• Przewód czarny (zasilanie): do czarnego przewodu żyrandola.
• Przewód uziemiający (zielony/goły): do zielonej śruby uziemiającej lub przewodu uziemiającego żyrandola.

Użyj dołączonych złączek przewodów i zabezpiecz je taśmą izolacyjną.

Bezpieczeństwo

W przypadku jakichkolwiek wątpliwości dotyczących instalacji elektrycznej, należy skonsultować się z wykwalifikowanym elektrykiem. Nie dotykaj przewodów pod napięciem. Upewnij się, że dłonie i stopy są suche podczas pracy.
