Instrukcja montażu żyrandola Acroma 2081612AZ
Pobierz instrukcję montażu żyrandola Acroma 2081612AZ. Dowiedz się, jak bezpiecznie zainstalować oświetlenie, podłączyć przewody i przygotować urządzenie do pracy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedurę montażu żyrandola Acroma 2081612AZ, w tym listę części, kroki instalacji oraz schemat podłączenia przewodów elektrycznych. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż ramion i tulei str. 3
- Podłączenie przewodów str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Źródło światła | 12 x 40W | Maksymalna moc żarówek | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Informacje o bezpieczeństwie i gwarancja str. 1
- Lista części i instrukcja montażu str. 2
- Kroki montażu 1-4 str. 3
- Krok 5 i schemat elektryczny str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i podłączenia żyrandola Acroma 2081612AZ. Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne jest wyłączone. Produkt wymaga montażu przez osobę posiadającą odpowiednią wiedzę techniczną; w razie wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem.
Bezpieczeństwo
- Przed rozpoczęciem prac odłącz zasilanie w skrzynce bezpieczników.
- Używaj narzędzi z izolowanymi uchwytami.
- Podczas wymiany bezpieczników upewnij się, że ręce i stopy są suche.
- Zabezpiecz nieużywane gniazdka, aby chronić dzieci.
- W przypadku pytań dotyczących instalacji elektrycznej skonsultuj się z elektrykiem.
Narzędzia i przygotowanie
Do montażu wymagane są następujące narzędzia (brak w zestawie):
- Śrubokręt krzyżakowy
- Ściągacz izolacji
- Kombinerki
- Gogle ochronne
- Taśma izolacyjna
Aby uniknąć uszkodzenia produktu, umieść go na miękkiej, nieściernej powierzchni, takiej jak dywan lub karton.
Zawartość zestawu
Zestaw zawiera płytę montażową, śruby wsporcze, śruby do puszki, nakrętki sześciokątne, śrubę uziemiającą, złącza przewodów, czaszę (canopy), pętle łańcucha, podkładki, finiale, łańcuch, tuleje gniazd, pierścień łączący oraz ramiona.
Instrukcja montażu

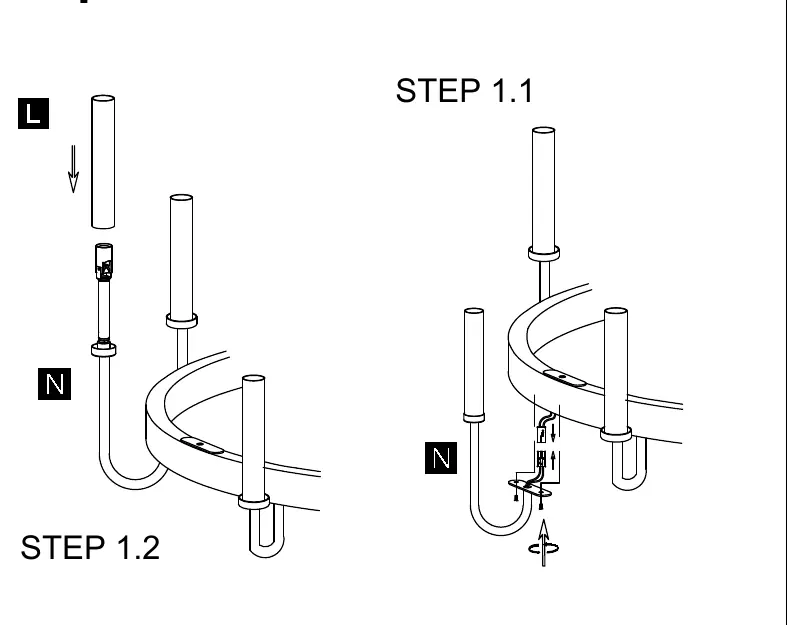

- Montaż ramion: Zamontuj tuleje gniazd (L) na ramionach (N).

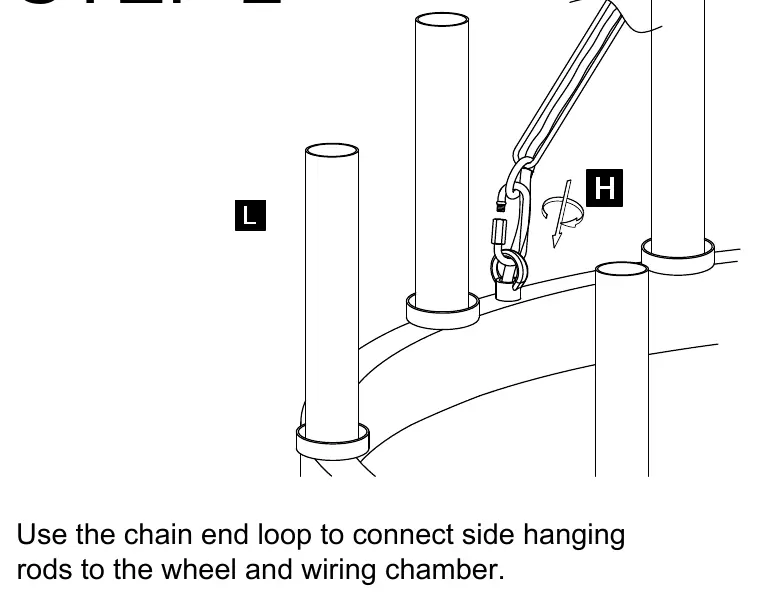

- Łączenie elementów: Użyj pętli łańcucha, aby połączyć boczne pręty wiszące z kołem i komorą okablowania.
- Przygotowanie zawieszenia: Połącz łańcuch z głównym elementem żyrandola za pomocą pierścienia łączącego.
- Montaż czaszy: Zamontuj czaszę (G) na łańcuchu, zabezpieczając ją finialami.

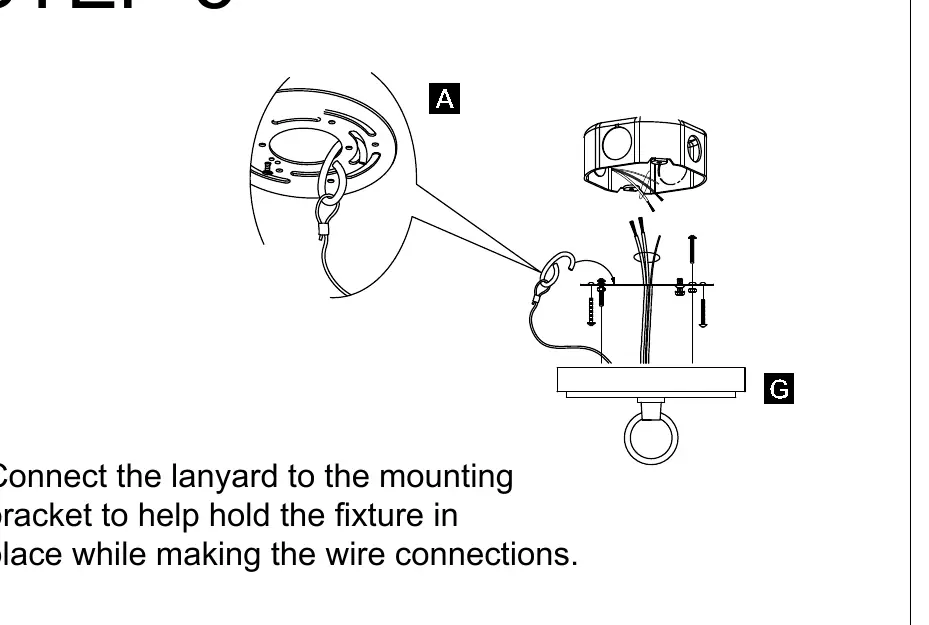

- Montaż do sufitu: Przymocuj płytę montażową do puszki przyłączeniowej. Podłącz linkę zabezpieczającą do wspornika montażowego, aby przytrzymać oprawę podczas podłączania przewodów.

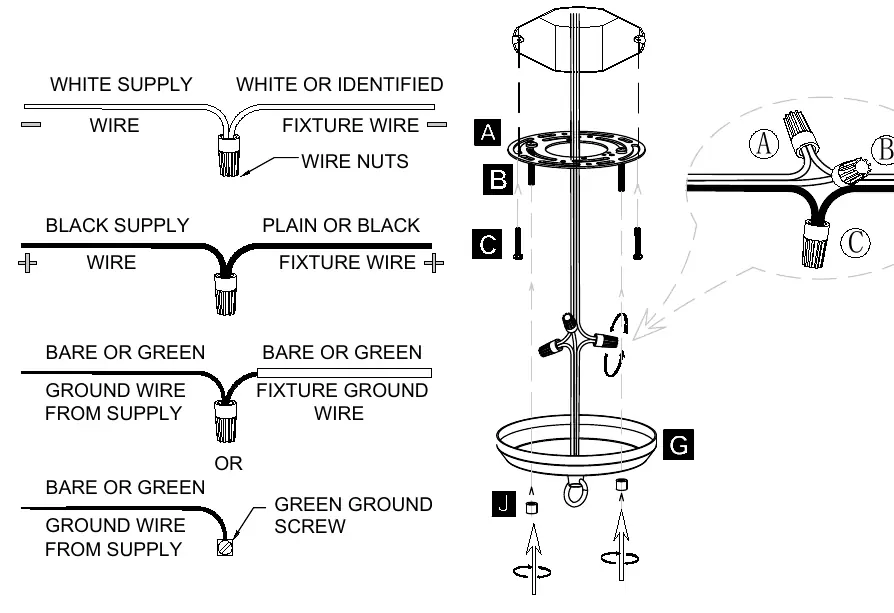

Podłączenie elektryczne
Podłącz przewody zgodnie z poniższym schematem:
- Przewód biały (zasilanie): Połącz z białym lub oznaczonym przewodem oprawy za pomocą nakrętki.
- Przewód czarny (zasilanie): Połącz z czarnym lub gładkim przewodem oprawy za pomocą nakrętki.
- Przewód uziemiający (goły lub zielony): Połącz z przewodem uziemiającym oprawy lub przymocuj do śruby uziemiającej na płycie montażowej.
Informacje o producencie
ACROMA
Praktyczna pomoc
Typowe problemy
Brak pewności co do instalacji elektrycznej
Skonsultuj się z wykwalifikowanym elektrykiem przed przystąpieniem do prac.
Uszkodzenie produktu podczas montażu
Umieść produkt na miękkiej, nieściernej powierzchni, takiej jak dywan lub karton.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj śrubokręt krzyżakowy, ściągacz izolacji, kombinerki, gogle ochronne i taśmę izolacyjną
- Upewnij się, że masz pomocnika do przytrzymania oprawy podczas montażu
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 12 x Max 40W Candelabra Base
- Żyrandol wymaga 12 żarówek z gwintem Candelabra, każda o maksymalnej mocy 40W.
Ilustracje i schematy
- Schemat połączeń elektrycznych pokazuje poprawne łączenie przewodów zasilających z przewodami oprawy za pomocą nakrętek.
- Instrukcja montażu krok po kroku ilustruje kolejność łączenia ramion, łańcucha i czaszy.
