Instrukcja montażu żyrandola Acroma 2091812AZ
Instrukcja montażu i instalacji elektrycznej żyrandola Acroma 2091812AZ. Dowiedz się, jak bezpiecznie złożyć konstrukcję, zamontować koło zewnętrzne, podłączyć przewody i zawiesić lampę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedurę montażu mechanicznego żyrandola oraz schemat podłączenia elektrycznego do instalacji sufitowej. str. 2, 3, 4
Najważniejsze czynności
- Montaż ramion i koła zewnętrznego str. 3
- Podłączenie przewodów elektrycznych str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Źródło światła | 12 x 60W | Maksymalna moc żarówek typu Candelabra | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Bezpieczeństwo i narzędzia str. 1
- Lista części str. 2
- Montaż mechaniczny str. 3
- Instalacja elektryczna str. 4
Spis treści
Najważniejsze informacje z instrukcji
Przed przystąpieniem do montażu żyrandola Acroma 2091812AZ należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Produkt przeznaczony jest do użytku w suchych pomieszczeniach. W przypadku braku doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług wykwalifikowanego elektryka.
Wymagane narzędzia
- Śrubokręt krzyżakowy
- Ściągacz izolacji
- Kombinerki
- Okulary ochronne
- Taśma izolacyjna
Elementy zestawu
Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy wymienione w sekcji "Hardware Included", w tym płytę montażową, śruby, nakrętki przewodów, łańcuch, osłony gniazd oraz koło zewnętrzne.
Montaż mechaniczny
- Przygotowanie: Umieść produkt na miękkiej powierzchni, aby uniknąć zarysowań.

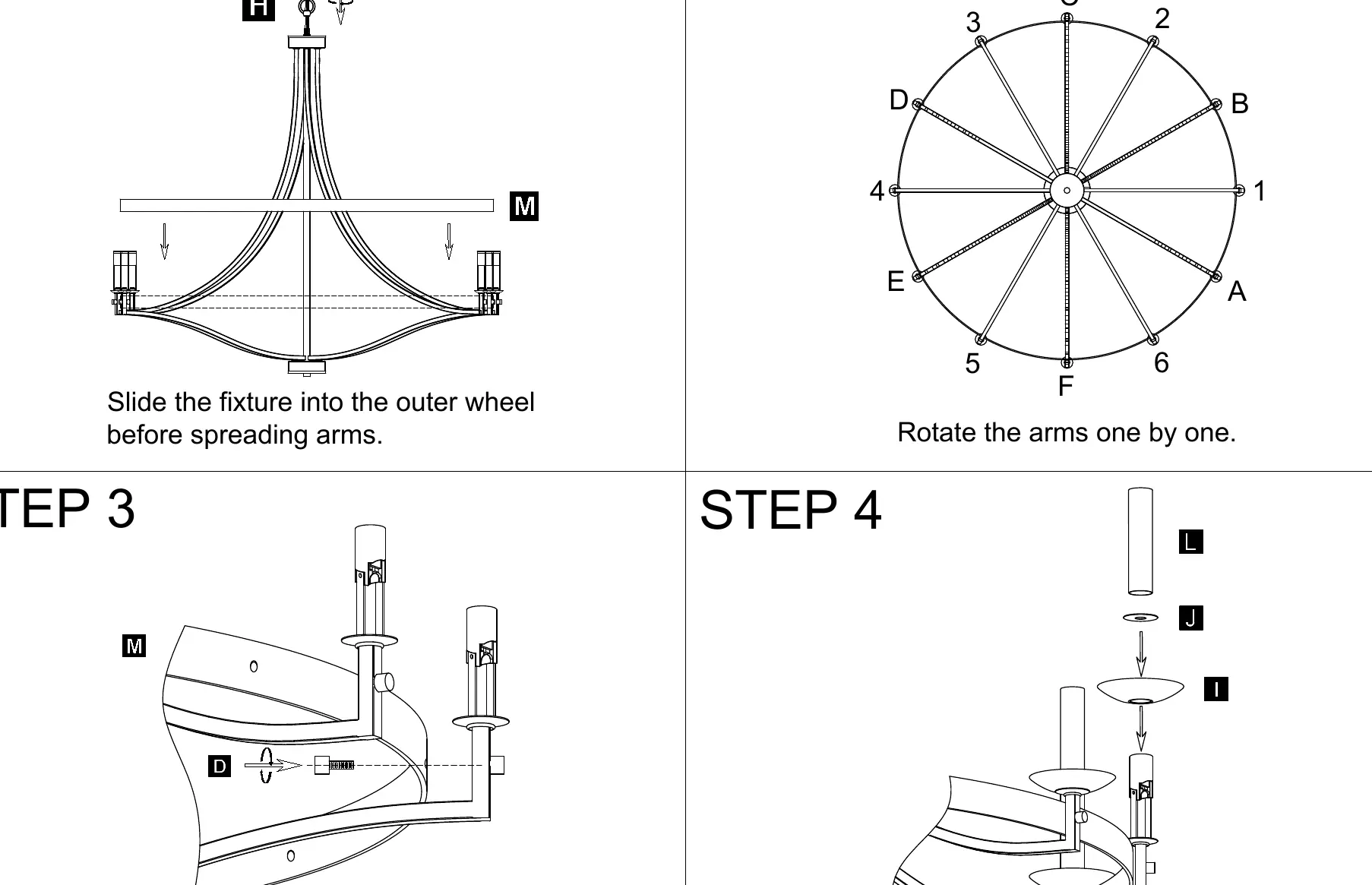

- Montaż koła: Wsuń oprawę w koło zewnętrzne (krok 1). Rozłóż ramiona żyrandola jedno po drugim (krok 2).
- Zabezpieczenie: Przymocuj koło zewnętrzne do oprawy za pomocą dołączonych ozdobnych nakrętek (finials) (krok 3).
- Wykończenie: Zainstaluj osłony gniazd (socket sleeves), podkładki gumowe i osłony (covers) na ramionach żyrandola (krok 4).
Instalacja elektryczna
- Montaż płyty: Przykręć płytę montażową do puszki elektrycznej w suficie.
- Zawieszenie: Ustal odpowiednią długość łańcucha i zawieś żyrandol na płycie montażowej.
- Podłączenie przewodów: Połącz przewody zgodnie ze schematem:
- Przewód biały zasilający z białym przewodem lampy.
- Przewód czarny zasilający z czarnym przewodem lampy.
- Przewód uziemiający (zielony lub miedziany) z przewodem uziemiającym lampy lub śrubą uziemiającą.
- Zabezpieczenie: Użyj nakrętek przewodów (wire nuts) do zabezpieczenia wszystkich połączeń.
Informacje o producencie
ACROMA
Praktyczna pomoc
Typowe problemy
Brak pewności co do instalacji elektrycznej
Skonsultuj się z wykwalifikowanym elektrykiem przed przystąpieniem do prac.
Uszkodzenie produktu podczas montażu
Umieść produkt na miękkiej powierzchni, takiej jak dywan lub karton, aby uniknąć zarysowań.
Przed użyciem
- Wyłącz zasilanie główne w skrzynce bezpieczników
- Przygotuj narzędzia: śrubokręt krzyżakowy, ściągacz izolacji, kombinerki, okulary ochronne, taśmę izolacyjną
- Sprawdź zawartość zestawu zgodnie z listą części
- Upewnij się, że masz pomocnika do przytrzymania żyrandola podczas montażu
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 12 x Max 60W Candelabra Base
- Żyrandol obsługuje 12 żarówek z gwintem Candelabra (E12), każda o maksymalnej mocy 60W.
Ilustracje i schematy
- Schemat montażu ramion (krok 2) pokazuje kolejność rozkładania ramion żyrandola.
- Schemat podłączenia przewodów (krok 7) ilustruje poprawne połączenie przewodów zasilających z przewodami lampy za pomocą nakrętek.
Zgodność modelu
- Produkt przeznaczony do użytku w suchych pomieszczeniach (Dry Rated).
