Instrukcja montażu żyrandola Acroma 2081316AZ
Kompletny przewodnik montażu żyrandola Acroma 2081316AZ. Instrukcja zawiera listę wymaganych narzędzi, schemat połączeń elektrycznych oraz kroki instalacji krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu i podłączenia żyrandola Acroma 2081316AZ. Zawiera listę części, schemat połączeń elektrycznych oraz kroki instalacji. str. 1, 2, 3, 4
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 1
- Podłącz przewody zgodnie ze schematem kolorów str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Źródło światła | 16 x Max 60W | Maksymalna moc żarówek | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Informacje bezpieczeństwa i narzędzia str. 1
- Lista części i instrukcja montażu str. 2
- Kroki montażu 1-4 str. 3
- Schemat połączeń i kroki 5-6 str. 4
Spis treści
Najważniejsze informacje
Przed przystąpieniem do montażu żyrandola Acroma 2081316AZ należy dokładnie przeczytać instrukcję. Najważniejszym wymogiem bezpieczeństwa jest całkowite odłączenie zasilania elektrycznego przed rozpoczęciem prac. W przypadku jakichkolwiek wątpliwości dotyczących instalacji elektrycznej, należy skonsultować się z wykwalifikowanym elektrykiem.
Wymagane narzędzia (brak w zestawie):
- Śrubokręt krzyżakowy
- Ściągacz izolacji
- Kombinerki
- Okulary ochronne
- Taśma izolacyjna
Zawartość zestawu
Zestaw zawiera wszystkie niezbędne elementy montażowe, w tym:
- Czaszę (Canopy)
- Zestaw poprzeczki montażowej
- Śruby do puszki elektrycznej
- Złącza przewodów
- Łańcuchy i elementy zawieszenia
- Rurki na oprawki żarówek (16 sztuk)
Instrukcja montażu
- Przygotowanie: Umieść produkt na miękkiej powierzchni, aby uniknąć zarysowań.

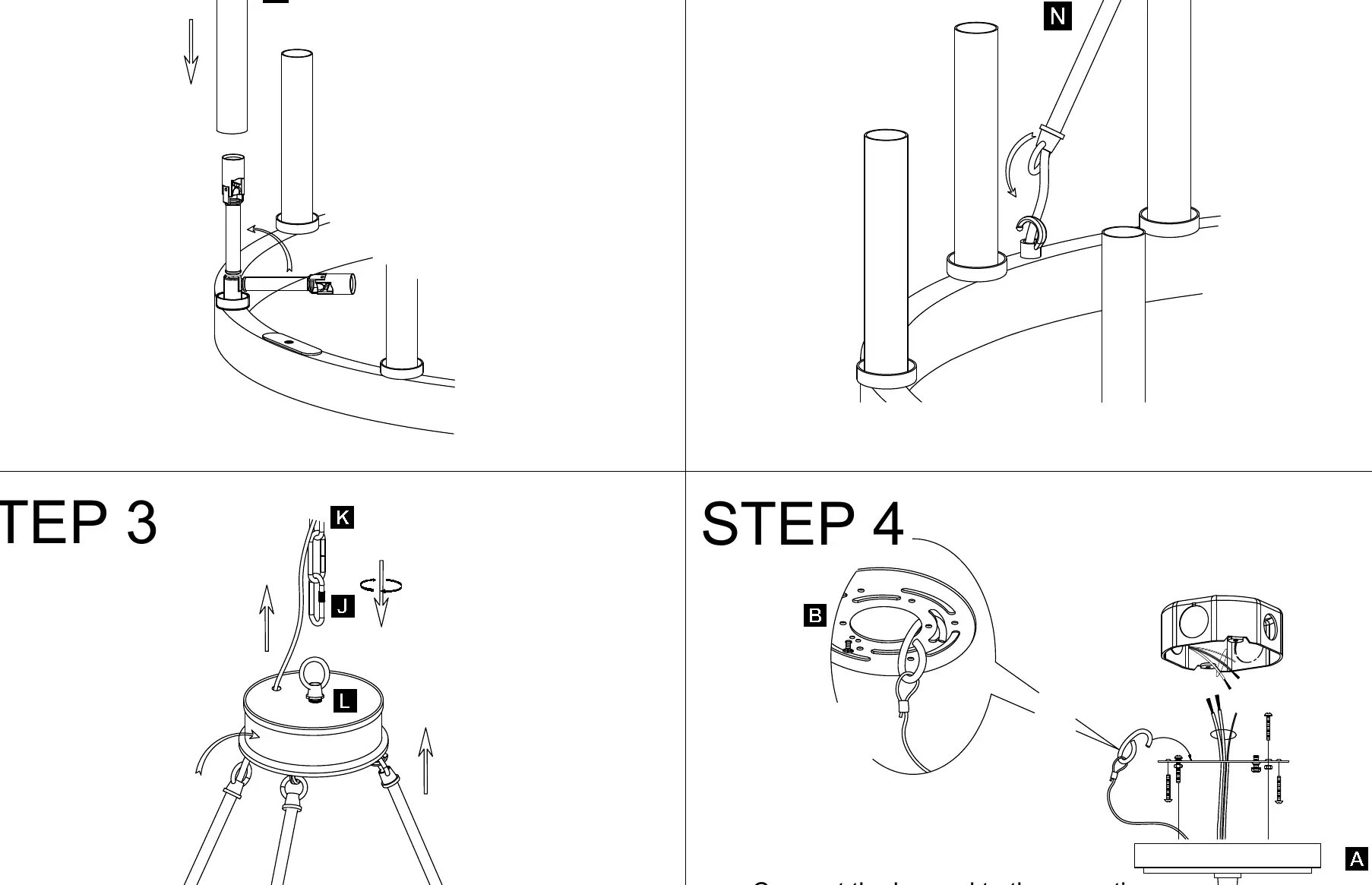

- Montaż elementów: Zamontuj rurki na oprawki żarówek (M) oraz boczne pręty wiszące (N) zgodnie z rysunkami w krokach 1 i 2.
- Zawieszenie: Połącz łańcuch (K) z pętlą (J) i pierścieniem łączącym (L).
- Montaż do sufitu: Przymocuj wspornik montażowy do puszki elektrycznej. Użyj linki zabezpieczającej (lanyard), aby przytrzymać oprawę podczas wykonywania połączeń elektrycznych.
Podłączenie elektryczne
Podłączenie należy wykonać zgodnie ze schematem:
- Biały przewód zasilający: Połącz z białym lub oznaczonym przewodem oprawy za pomocą nakrętki.
- Czarny przewód zasilający: Połącz z czarnym lub gładkim przewodem oprawy.
- Przewód uziemiający: Połącz przewód uziemiający zasilania z przewodem uziemiającym oprawy lub śrubą uziemiającą na wsporniku.
Gwarancja
Producent udziela rocznej (1) gwarancji na wady materiałowe i wykonawcze, obowiązującej od daty zakupu. Gwarancja dotyczy wyłącznie pierwotnego nabywcy i produktów użytkowanych w normalnych warunkach. Nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, wypadków, modyfikacji lub nieprawidłowej instalacji.
Informacje o producencie
ACROMA
Praktyczna pomoc
Typowe problemy
Brak pewności co do instalacji elektrycznej
Skonsultuj się z wykwalifikowanym elektrykiem przed wykonaniem jakichkolwiek połączeń.
Uszkodzenie powierzchni żyrandola podczas montażu
Podczas montażu umieść produkt na miękkiej powierzchni, takiej jak dywan lub karton.
Przed użyciem
- Wyłącz zasilanie główne w skrzynce bezpieczników
- Przygotuj narzędzia: śrubokręt, ściągacz izolacji, kombinerki, okulary ochronne, taśmę izolacyjną
- Sprawdź zawartość zestawu zgodnie z listą części
- Upewnij się, że masz pomocnika do przytrzymania oprawy podczas montażu
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 16 x Max 60W Candelabra Base
- Żyrandol posiada 16 gniazd na żarówki z gwintem typu Candelabra, każda o maksymalnej mocy 60W.
Ilustracje i schematy
- Schemat połączeń: Biały do białego, czarny do czarnego, uziemienie do uziemienia (zielony/goły drut).
Zgodność modelu
- Produkt przeznaczony do użytku w suchych pomieszczeniach (Dry Rated).
