Instrukcja montażu żyrandola Acroma 2080818AZ
Pobierz instrukcję montażu żyrandola Acroma 2080818AZ. Znajdziesz tu szczegółowe kroki instalacji, schemat podłączenia przewodów oraz listę wymaganych narzędzi.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu żyrandola Acroma 2080818AZ, w tym listę części, schemat podłączenia przewodów oraz zasady bezpieczeństwa. str. 1, 2, 3, 4
Najważniejsze czynności
- Wyłączenie zasilania str. 1
- Podłączenie przewodów str. 4
Pierwsze uruchomienie
- Montaż żyrandola str. 3, 4
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Źródło światła | 18 x 60W | Maksymalna moc żarówek | str. 1 |
Gdzie szukać w PDF
- Bezpieczeństwo i narzędzia str. 1
- Lista części str. 2
- Kroki montażu 1-4 str. 3
- Kroki montażu 5-6 i okablowanie str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu żyrandola Acroma 2080818AZ należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi. W razie wątpliwości dotyczących instalacji elektrycznej należy skonsultować się z wykwalifikowanym elektrykiem. Produkt należy montować na miękkiej powierzchni, aby uniknąć zarysowań.
Wymagane narzędzia
- Śrubokręt krzyżakowy
- Ściągacz izolacji
- Kombinerki
- Okulary ochronne
- Taśma izolacyjna
Zawartość zestawu
Zestaw zawiera płytę montażową, śruby montażowe, nakrętki, śrubę uziemiającą, złącza przewodów, czaszę (canopy), pętle łańcucha, podkładki, finiale, łańcuch, rękawy gniazd (18 szt.) oraz pierścień łączący.
Instrukcja montażu

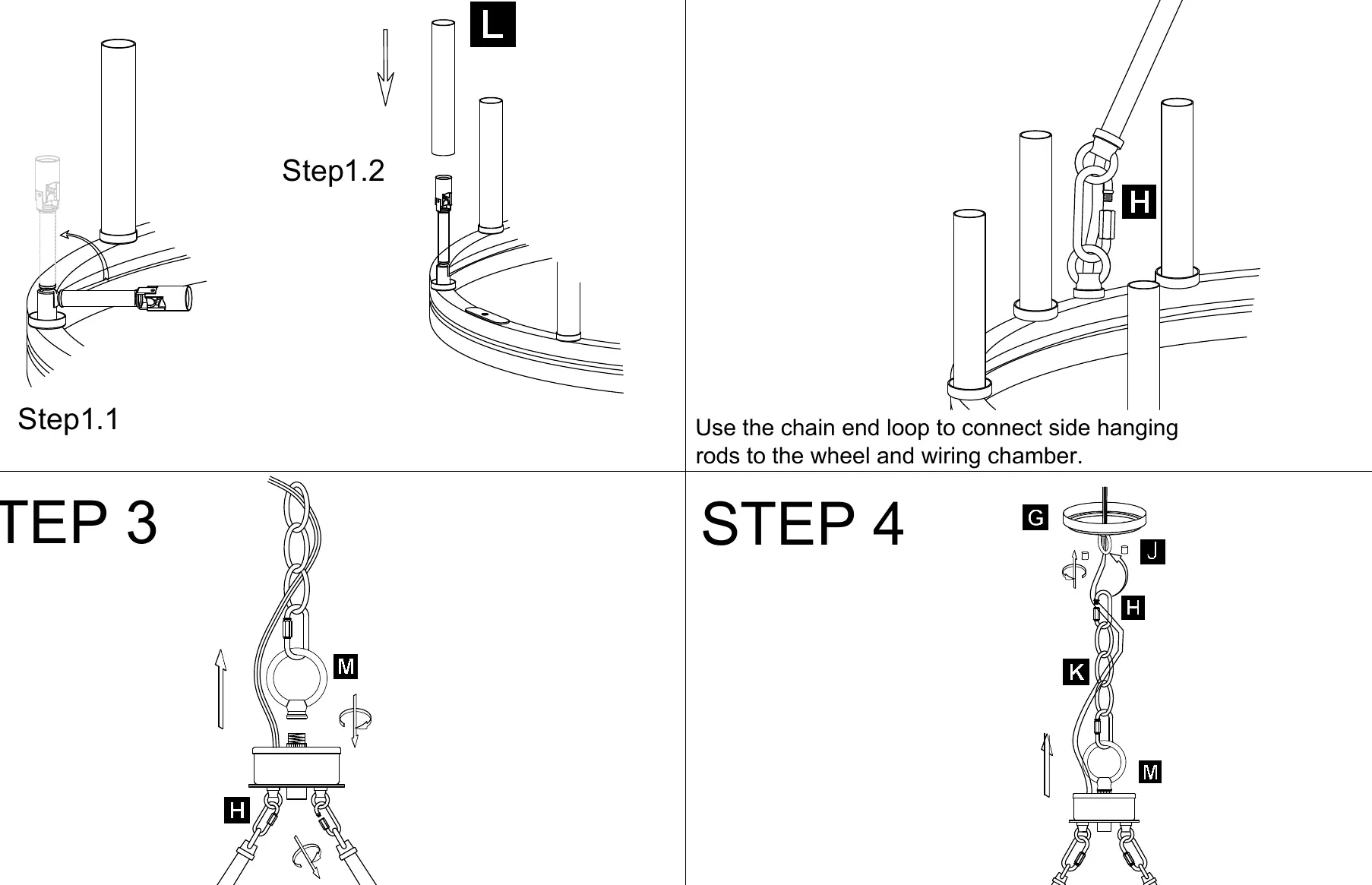

- Przygotowanie: Zainstaluj rękawy gniazd na oprawie.
- Montaż ramion: Użyj pętli łańcucha, aby połączyć boczne pręty wiszące z kołem i komorą okablowania.
- Montaż łańcucha: Złóż łańcuch i przymocuj go do górnej części oprawy za pomocą pierścienia łączącego.
- Przygotowanie do zawieszenia: Przymocuj czaszę do łańcucha i przygotuj do montażu sufitowego.

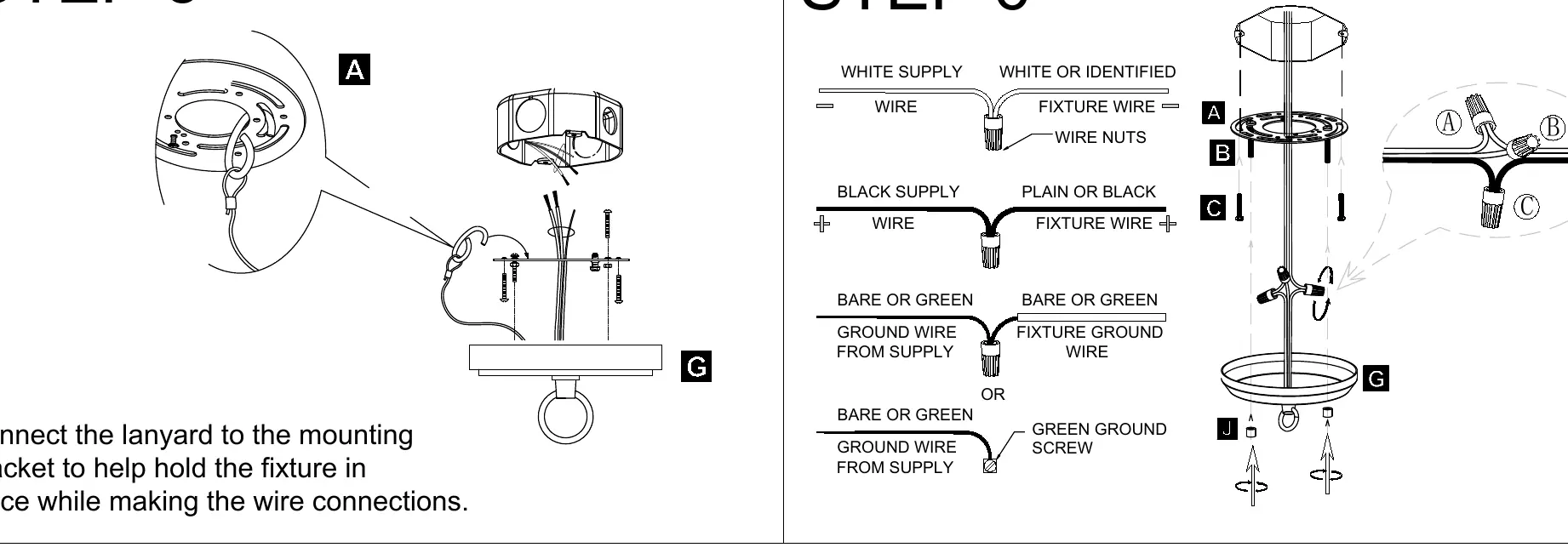

- Montaż sufitowy: Przymocuj płytę montażową do puszki przyłączeniowej. Użyj smyczy zabezpieczającej, aby przytrzymać oprawę podczas wykonywania połączeń elektrycznych.
Podłączenie elektryczne
Podłącz przewody zgodnie ze schematem:
- Przewód biały (zasilanie): do białego przewodu oprawy.
- Przewód czarny (zasilanie): do czarnego przewodu oprawy.
- Przewód uziemiający (zielony lub goły): do przewodu uziemiającego oprawy lub śruby uziemiającej na płycie montażowej.
Zabezpiecz wszystkie połączenia za pomocą nakrętek do przewodów.
Gwarancja
Produkt objęty jest roczną gwarancją producenta na wady materiałowe i wykonawcze, obowiązującą od daty zakupu przy normalnym użytkowaniu.
Informacje o producencie
ACROMA
Praktyczna pomoc
Typowe problemy
Brak pewności co do instalacji elektrycznej
Skonsultuj się z wykwalifikowanym elektrykiem przed przystąpieniem do prac.
Uszkodzenie produktu podczas montażu
Umieść produkt na miękkiej, nieściernej powierzchni, takiej jak dywan lub karton.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj narzędzia: śrubokręt krzyżakowy, ściągacz izolacji, kombinerki, taśmę izolacyjną
- Sprawdź zawartość zestawu zgodnie z listą sprzętu
- Upewnij się, że masz pomocnika do przytrzymania oprawy podczas montażu
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 18 x Max 60W Candelabra Base
- Oprawa obsługuje 18 żarówek z gwintem typu Candelabra o maksymalnej mocy 60W każda.
Ilustracje i schematy
- Schemat w kroku 6 pokazuje poprawne połączenie przewodów: biały do białego, czarny do czarnego, uziemienie do uziemienia.
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz pomieszczeń (Dry Rated).
