Instrukcja obsługi żyrandola Acroma 2305ASCR
Kompletny przewodnik instalacji i montażu żyrandola Acroma 2305ASCR. Instrukcja zawiera schematy okablowania, listę wymaganych narzędzi oraz kroki montażu krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Żyrandol Acroma 2305ASCR wymaga montażu sufitowego z podłączeniem do standardowej puszki elektrycznej. Instalacja obejmuje montaż prętów, kloszy, łańcuchów oraz podłączenie przewodów zgodnie z kolorami (biały-biały, czarny-czarny, uziemienie-uziemienie). str. 1, 3, 4
Najważniejsze czynności
- Podłączenie przewodów str. 4
- Montaż kloszy str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc żarówek | 5 x maks. 60W | Maksymalna moc dla każdej z 5 żarówek z gwintem Medium Base. | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Informacje o bezpieczeństwie i narzędzia str. 1
- Lista części str. 3
- Instrukcja montażu (kroki 1-4) str. 4
- Instrukcja montażu (kroki 5-6) str. 5
Spis treści
Najważniejsze informacje z instrukcji
Przed przystąpieniem do montażu żyrandola Acroma 2305ASCR należy dokładnie zapoznać się z instrukcją bezpieczeństwa. Instalacja wymaga wyłączenia zasilania w skrzynce bezpiecznikowej. W przypadku braku doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług wykwalifikowanego elektryka.
Wymagane narzędzia
- Śrubokręt krzyżakowy (Phillips)
- Ściągacz izolacji
- Kombinerki
- Okulary ochronne
- Taśma izolacyjna
Zawartość zestawu
Zestaw zawiera elementy montażowe, w tym: czaszę (canopy), zestaw montażowy, śruby do puszki, nakrętki, złącza przewodów, łańcuchy, pręty dolne (down rods), szklane klosze oraz tuleje gniazd.
Instrukcja montażu krok po kroku
- Przygotowanie: Ustal wymaganą długość łańcucha lub pręta. Zamontuj płytę montażową do puszki przyłączeniowej.

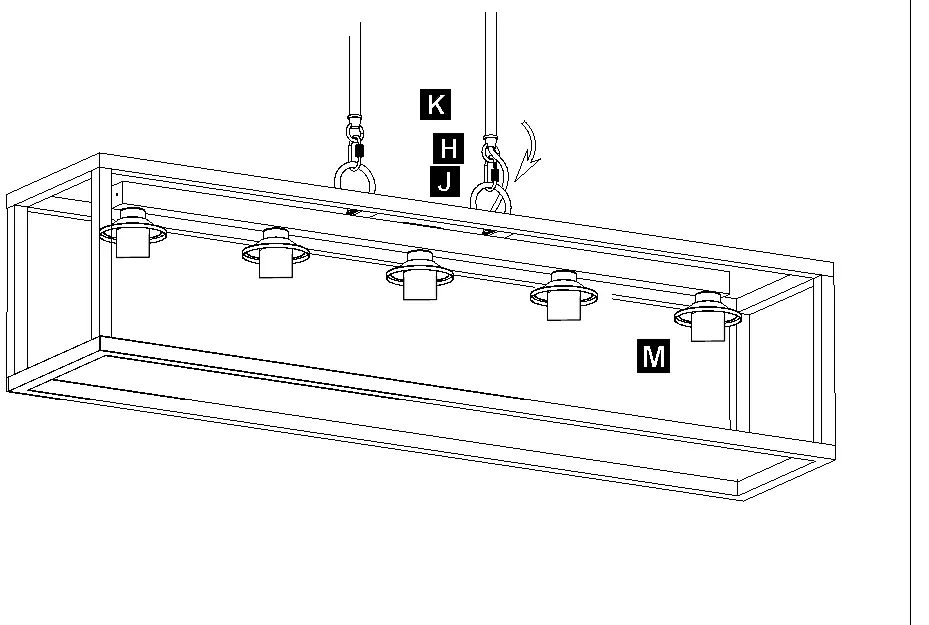

- Montaż prętów i kloszy: Przymocuj pręty dolne (K) do oprawy za pomocą pierścieni łączących (J) i pętli łańcucha (H). Zainstaluj tuleje gniazd (M) oraz szklane klosze (L).
- Podłączenie elektryczne: Połącz przewody zgodnie ze schematem: biały z białym, czarny z czarnym, przewód uziemiający z uziemieniem (zielony lub miedziany). Użyj złączy przewodów.
- Montaż końcowy: Złóż łańcuch (I) z pętlami (H) i przymocuj do czaszy (A). Zamontuj całość do sufitu za pomocą podkładek (F) i nakrętek (D).
Bezpieczeństwo
Przed dotknięciem jakiegokolwiek przewodu należy upewnić się za pomocą próbnika napięcia, że obwód nie jest pod napięciem. Podczas wymiany bezpieczników należy upewnić się, że ręce i stopy są suche.
Informacje o producencie
ACROMA
Praktyczna pomoc
Typowe problemy
Brak pewności co do podłączenia elektrycznego
Skonsultuj się z wykwalifikowanym elektrykiem lub lokalnymi władzami w celu spełnienia wymogów budowlanych.
Uszkodzenie produktu podczas montażu
Podczas montażu umieść produkt na miękkiej, nieściernej powierzchni, takiej jak dywan lub karton.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku lub wykręć bezpiecznik.
- Upewnij się, że posiadasz wszystkie narzędzia: śrubokręt, ściągacz izolacji, kombinerki, okulary ochronne, taśmę izolacyjną.
- Sprawdź, czy posiadasz wszystkie elementy zestawu wymienione w instrukcji.
- Użyj próbnika napięcia, aby upewnić się, że przewody nie są pod napięciem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Źródło światła
- 5 x maks. 60W Medium Base (standardowy gwint żarówki).
Ilustracje i schematy
- Schemat okablowania pokazuje poprawne połączenie przewodów zasilających z przewodami oprawy (biały-biały, czarny-czarny, uziemienie-uziemienie).
- Rysunki montażowe przedstawiają kolejność łączenia prętów, łańcuchów i czaszy sufitowej.
Zgodność modelu
- Produkt przeznaczony do użytku w suchych pomieszczeniach (Dry Rated).
