Instrukcja obsługi lampy sufitowej Juno FMLSQ 15IN
Szybki przewodnik instalacji i obsługi lampy sufitowej Juno FMLSQ 15IN. Dowiedz się, jak zamontować oprawę, zmienić pierścień dekoracyjny, ustawić temperaturę barwową oraz korzystać z trybu światła nocnego.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi lampy sufitowej LED Juno FMLSQ 15IN. Przed przystąpieniem do prac należy wyłączyć zasilanie elektryczne. Instalacja powinna być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Lampa posiada regulowaną temperaturę barwową oraz tryb światła nocnego.

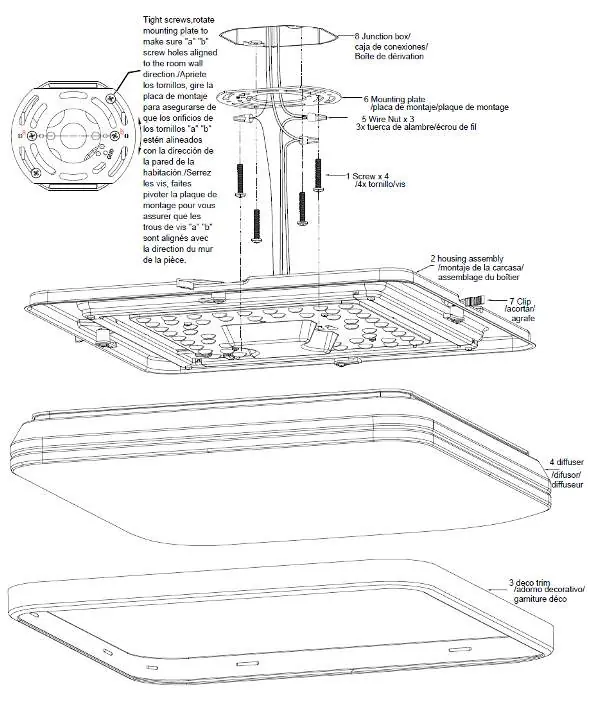

Opis urządzenia i zawartość zestawu
Zestaw zawiera:
- Oprawę LED
- Płytkę montażową
- 3 nakrętki przewodów
- 4 śruby montażowe
- Pierścień dekoracyjny w kolorze czarnym (opcjonalnie)
Przygotowanie do instalacji
Przed montażem upewnij się, że zasilanie w puszce przyłączeniowej jest wyłączone. Sprawdź, czy puszka przyłączeniowa jest kompatybilna z wymiarami montażowymi oprawy. Zdejmij dyfuzor z obudowy, obracając 4 klipsy do pozycji otwartej (OPEN).
Zmiana pierścienia dekoracyjnego
Lampa jest domyślnie wyposażona w biały pierścień. Aby zmienić go na czarny:
- Delikatnie zdejmij biały pierścień z dyfuzora, podważając go od jednego z rogów.
- Zainstaluj czarny pierścień, zaczynając od jednego rogu i zatrzaskując pozostałe rogi na dyfuzorze.
Ustawienia temperatury barwowej
Na module LED znajduje się przełącznik umożliwiający wybór temperatury barwowej światła (CCT). Dostępne ustawienia to: 2700K (miękkie), 3000K (ciepłe), 3500K (neutralne), 4000K (chłodne) oraz 5000K (światło dzienne).
Instrukcja montażu i podłączenia elektrycznego
- Zainstaluj dwie śruby w otworach płytki montażowej.
- Przykręć płytkę montażową do puszki przyłączeniowej, upewniając się, że otwory są ustawione zgodnie z kierunkiem ściany.
- Podłącz przewód uziemiający (miedziany) z lampy do przewodu uziemiającego z puszki za pomocą nakrętki.
- Podłącz przewód czarny lampy do czarnego przewodu zasilania oraz biały przewód lampy do białego przewodu zasilania za pomocą nakrętek.
- Wsuń obudowę lampy na płytkę montażową i zabezpiecz śrubami.

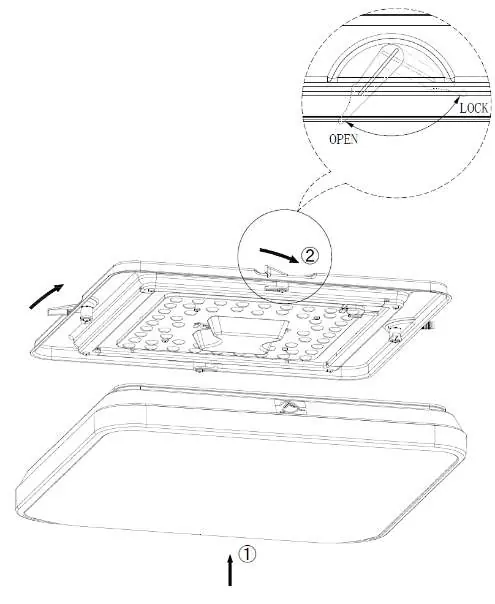

- Załóż ponownie dyfuzor i zabezpiecz go, obracając klipsy do pozycji zamkniętej (LOCK).
Tryb światła nocnego
Aby włączyć tryb światła nocnego, należy włączyć przełącznik światła, wyłączyć go, a następnie włączyć ponownie w czasie krótszym niż 1 sekunda. Powtórz tę samą sekwencję, aby powrócić do normalnego trybu oświetlenia.
Rozwiązywanie problemów
Jeśli lampa nie działa poprawnie:
- Sprawdź, czy napięcie zasilania jest prawidłowe.
- Upewnij się, że wszystkie połączenia elektryczne są wykonane poprawnie.
- Zweryfikuj, czy lampa jest prawidłowo uziemiona.
Informacje o producencie
Acuity Brands, Inc.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź napięcie w puszce przyłączeniowej, poprawność połączeń przewodów oraz uziemienie.
Nie można aktywować trybu światła nocnego
Upewnij się, że sekwencja przełączania (ON-OFF-ON) została wykonana w czasie krótszym niż 1 sekunda.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj śrubokręt krzyżakowy
- Sprawdź zawartość zestawu (lampa, nakrętki, śruby, płytka montażowa)
- Upewnij się, że puszka przyłączeniowa jest kompatybilna
Pokaż więcej Pokaż mniej
Parametry w praktyce
- CCT (Temperatura barwowa)
- Możliwość wyboru barwy światła: 2700K, 3000K, 3500K, 4000K, 5000K.
- Tryb światła nocnego
- Dodatkowy tryb oświetlenia aktywowany szybkim przełączeniem zasilania.
Ilustracje i schematy

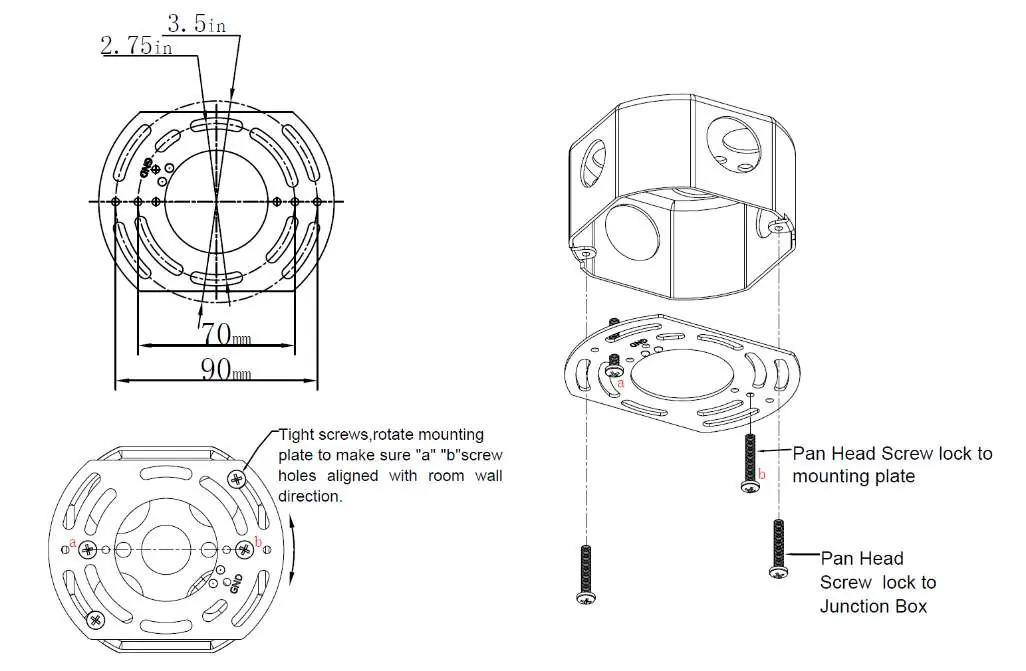

- Rysunek 3: Wymiary otworów montażowych puszki przyłączeniowej.

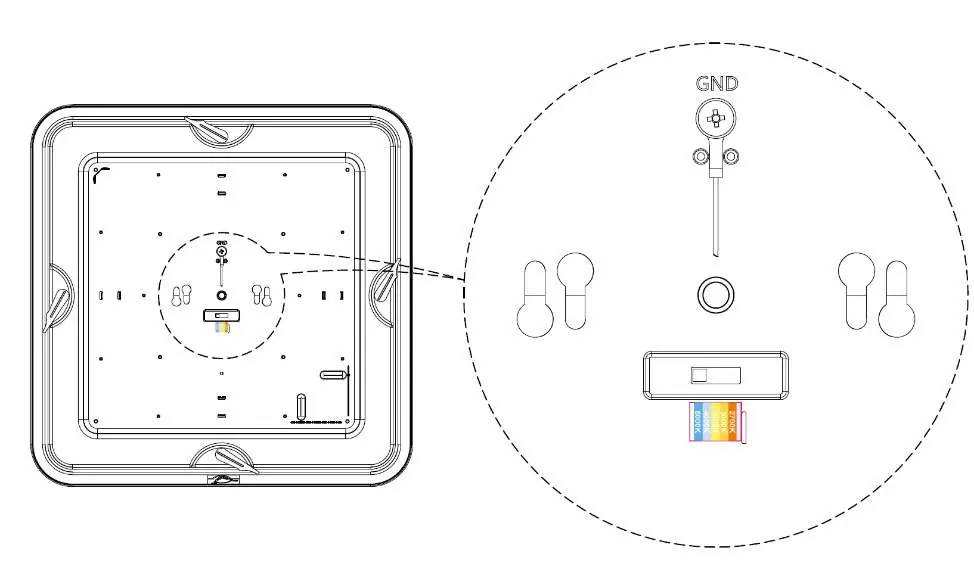

- Rysunek 7: Przełącznik temperatury barwowej na module LED.
- Rysunek 9: Schemat podłączenia przewodów (uziemienie, czarny, biały).
Zgodność modelu
- Kompatybilna z wieloma standardowymi ściemniaczami rezydencjalnymi.
- Nie używać z wyjściami ewakuacyjnymi ani oświetleniem awaryjnym.
