Najważniejsze informacje

Wyłącznik próżniowy VB jest przeznaczony do pracy w systemach zasilania 35kV (50Hz). Instalacja, obsługa i konserwacja urządzenia muszą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny. Przed przystąpieniem do pracy należy upewnić się, że urządzenie nie jest pod napięciem, a sprężyny nie są naciągnięte.

Opis urządzenia

Wyłącznik charakteryzuje się zintegrowaną i modułową konstrukcją. Wykorzystuje komorę gaszenia łuku próżniowego umieszczoną w zamkniętym słupie izolacyjnym, co poprawia właściwości izolacyjne i chroni przed wpływem środowiska zewnętrznego. Mechanizm operacyjny oparty jest na sprężynowym magazynowaniu energii.

Struktura wewnętrzna wyłącznika
Struktura wewnętrzna wyłącznika

Mechanizm operacyjny

Mechanizm składa się z jednostki zamykającej, otwierającej, przełącznika pomocniczego oraz urządzeń wskazujących. Magazynowanie energii może odbywać się elektrycznie (silnik) lub ręcznie za pomocą uchwytu. Po osiągnięciu pozycji gotowości, wskaźnik pokazuje stan naciągnięcia sprężyny.

Mechanizm operacyjny wyłącznika
Mechanizm operacyjny wyłącznika

Instalacja i obsługa

Wyłącznik posiada mechanizm napędowy (wózek), który umożliwia wsuwanie i wysuwanie urządzenia z szafy sterowniczej. Należy przestrzegać procedur blokad, aby uniknąć błędnej obsługi. W przypadku sytuacji awaryjnej dostępny jest uchwyt otwarcia awaryjnego.

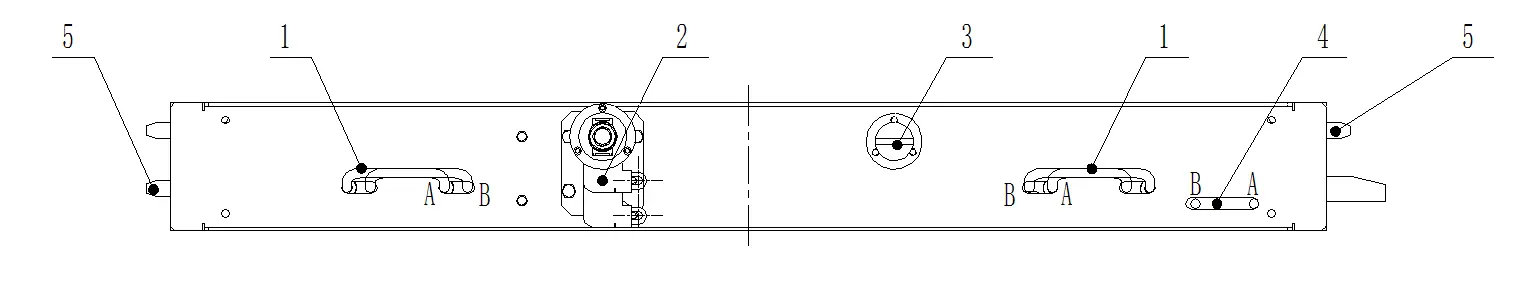

Mechanizm napędowy (wózek)
Mechanizm napędowy (wózek)
Dodatkowe zdjęcie montażowe ze strony 23
Dodatkowe zdjęcie montażowe ze strony 23

Konserwacja

Urządzenie jest w dużej mierze bezobsługowe, jednak wymaga okresowych przeglądów. Przeglądy należy przeprowadzać po 5 latach eksploatacji lub po określonej liczbie cykli łączeniowych (zależnie od prądu znamionowego). Prace obejmują czyszczenie izolatorów, smarowanie łożysk i sprawdzenie stanu styków.

Rozwiązywanie problemów

W przypadku awarii należy sprawdzić stan wyłącznika (czy jest w pozycji zamknięcia), poprawność włożenia wózka do szafy, stan zasilania pomocniczego oraz poprawność obwodu wtórnego. Nie należy samodzielnie demontować wyłącznika.

Praktyczna pomoc

Typowe problemy

Wyłącznik nie zamyka się

Sprawdź, czy wyłącznik jest w pozycji zamknięcia, czy wózek jest w pełni w pozycji roboczej/testowej, czy zasilanie pomocnicze jest poprawne oraz czy obwód wtórny nie jest uszkodzony.

Wózek nie daje się wsunąć lub wysunąć

Sprawdź, czy wyłącznik jest w pozycji otwarcia, czy uchwyt jest w pełni włożony oraz czy blokada uziemienia szafy została zwolniona.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Sprawdź, czy warunki środowiskowe (temperatura, wilgotność, wysokość) są zgodne ze specyfikacją.
  • Zweryfikuj, czy wyłącznik nie został uszkodzony podczas transportu.
  • Upewnij się, że wszystkie blokady mechaniczne działają poprawnie.
  • Przed konserwacją odłącz zasilanie pomocnicze i rozładuj sprężyny.

Parametry w praktyce

Napięcie znamionowe
36/40.5 kV - napięcie pracy systemu.
Częstotliwość znamionowa
50/60 Hz - częstotliwość pracy sieci.
Prąd znamionowy
630A do 3150A - zakres prądu roboczego.

Ilustracje i schematy

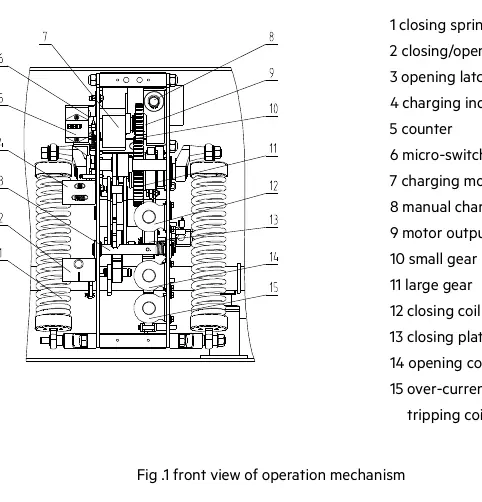

  • Rysunek 1: Widok z przodu mechanizmu operacyjnego z oznaczeniem sprężyn, silnika i wskaźników.

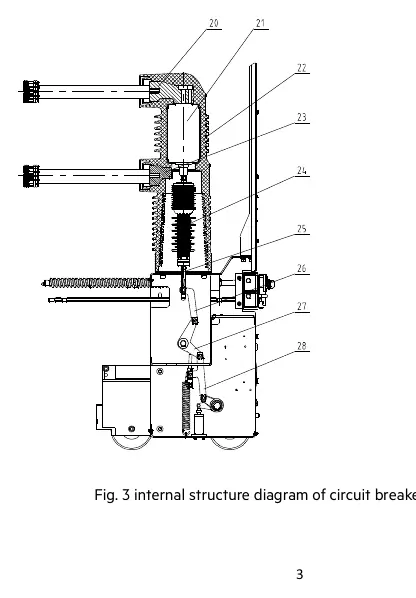

  • Rysunek 3: Schemat struktury wewnętrznej wyłącznika (typ podłogowy).

Zgodność modelu

  • Produkt przeznaczony do systemów 35kV.
  • Wymaga zgodności z normami GB/T 1984 oraz IEC 62271-100.
