Instrukcja obsługi wyłącznika próżniowego AEG VL
Pobierz instrukcję obsługi wyłącznika próżniowego AEG VL. Dowiedz się, jak bezpiecznie instalować, konserwować i obsługiwać urządzenie oraz sprawdź parametry techniczne i schematy elektryczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wyłącznik próżniowy AEG VL to urządzenie do wewnętrznych rozdzielnic powietrznych. Instrukcja zawiera procedury instalacji, obsługi mechanizmu sprężynowego, konserwacji oraz schematy elektryczne. str. 1, 5, 17, 21
Najważniejsze czynności
- Instalacja w szafie rozdzielczej str. 21
- Konserwacja okresowa str. 23
Pierwsze uruchomienie
- Sprawdzenie stanu technicznego i czystości str. 22
Problemy i rozwiązania
Failure to closing
Check breaker position, handcart position, auxiliary supply, and secondary circuit.
str. 22Konserwacja i reset
- Przegląd po 5 latach lub określonej liczbie operacji str. 23
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie znamionowe | 12 / 24 / 40.5 kV | Napięcie pracy | str. 9 |
| Prąd znamionowy | 630 - 5000 A | Prąd roboczy | str. 9 |
Gdzie szukać w PDF
- Parametry techniczne str. 9, 10
- Schematy elektryczne str. 19, 20, 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wyłącznik próżniowy AEG VL jest przeznaczony do stosowania w wewnętrznych rozdzielnicach powietrznych. Urządzenie służy jako jednostka ochronna i sterująca w sieciach elektroenergetycznych oraz zakładach przemysłowych. Instalacja i konserwacja muszą być przeprowadzane wyłącznie przez wykwalifikowany personel elektryczny. Zabrania się pracy wyłącznika poza jego znamionowymi parametrami.
Opis urządzenia
Wyłącznik składa się z obwodu przewodzącego umieszczonego w częściach izolacyjnych, co chroni komorę próżniową przed czynnikami zewnętrznymi. Mechanizm operacyjny jest typu sprężynowego, umożliwiającego magazynowanie energii za pomocą silnika lub ręcznie.
Instalacja i uruchomienie
Podczas podnoszenia wyłącznika należy używać punktów zaczepienia oznaczonych na urządzeniu. Podczas montażu w szafie rozdzielczej należy unikać naprężeń i deformacji. Połączenia główne muszą być wykonane śrubami o wytrzymałości co najmniej 8.8 z podkładkami sprężystymi. W przypadku wersji wózkowej, należy wsunąć wyłącznik do otworu i obracać uchwytem zgodnie z ruchem wskazówek zegara, aż do usłyszenia kliknięcia mechanizmu blokującego.
Obsługa
Wyłącznik posiada funkcje magazynowania energii (elektrycznie lub ręcznie), zamykania i otwierania. Posiada również zabezpieczenie podnapięciowe, które automatycznie wyzwala wyłącznik, jeśli napięcie sterowania spadnie poniżej 65% wartości znamionowej. Urządzenie wyposażone jest w blokady zapobiegające błędnej obsłudze, np. uniemożliwiające ponowne zamknięcie, jeśli wyłącznik nie został otwarty.
Konserwacja
Wyłącznik jest bezobsługowy podczas normalnego użytkowania. Przeglądy okresowe powinny odbywać się co 5 lat lub po osiągnięciu określonej liczby cykli operacyjnych (zależnie od prądu zwarciowego). Prace obejmują czyszczenie powierzchni izolacyjnych, sprawdzenie stanu smarowania łożysk oraz kontrolę dokręcenia elementów złącznych.
Rozwiązywanie problemów
W przypadku awarii należy sprawdzić stan wyłącznika zgodnie z tabelą usterek. Najczęstsze problemy obejmują niepowodzenie zamknięcia (np. z powodu niepełnego wsunięcia wózka lub braku zasilania pomocniczego) oraz trudności z wsunięciem/wysunięciem wózka (np. z powodu niezwolnionej blokady uziemiającej).
Praktyczna pomoc
Typowe problemy
Niepowodzenie zamknięcia
Sprawdź, czy wyłącznik jest w stanie zamknięcia, czy wózek jest w pełni w pozycji operacyjnej/testowej, czy zasilanie pomocnicze jest podłączone oraz czy obwód wtórny jest poprawny.
Wózek nie daje się wsunąć lub wysunąć
Sprawdź, czy wyłącznik jest otwarty, czy uchwyt jest w pełni włożony, czy mechanizm jest w pozycji testowej oraz czy blokada uziemiająca szafy została zwolniona.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Usuń zanieczyszczenia z powierzchni izolacyjnych.
- Zweryfikuj stan połączeń obwodu głównego i wtórnego.
- Upewnij się, że warunki środowiskowe (temperatura, wilgotność) są zgodne z normami.
- Przeprowadź test obsługi ręcznej.
Parametry w praktyce
- Napięcie znamionowe
- Maksymalne napięcie pracy urządzenia (12kV, 24kV, 40.5kV).
- Znamionowy prąd normalny
- Ciągły prąd roboczy, który wyłącznik może przewodzić (np. 630A do 5000A).
- Znamionowy prąd wyłączalny zwarciowy
- Maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać.
Ilustracje i schematy
- Schematy elektryczne dla wersji wózkowej (64 i 58 rdzeni) oraz wersji stacjonarnej.

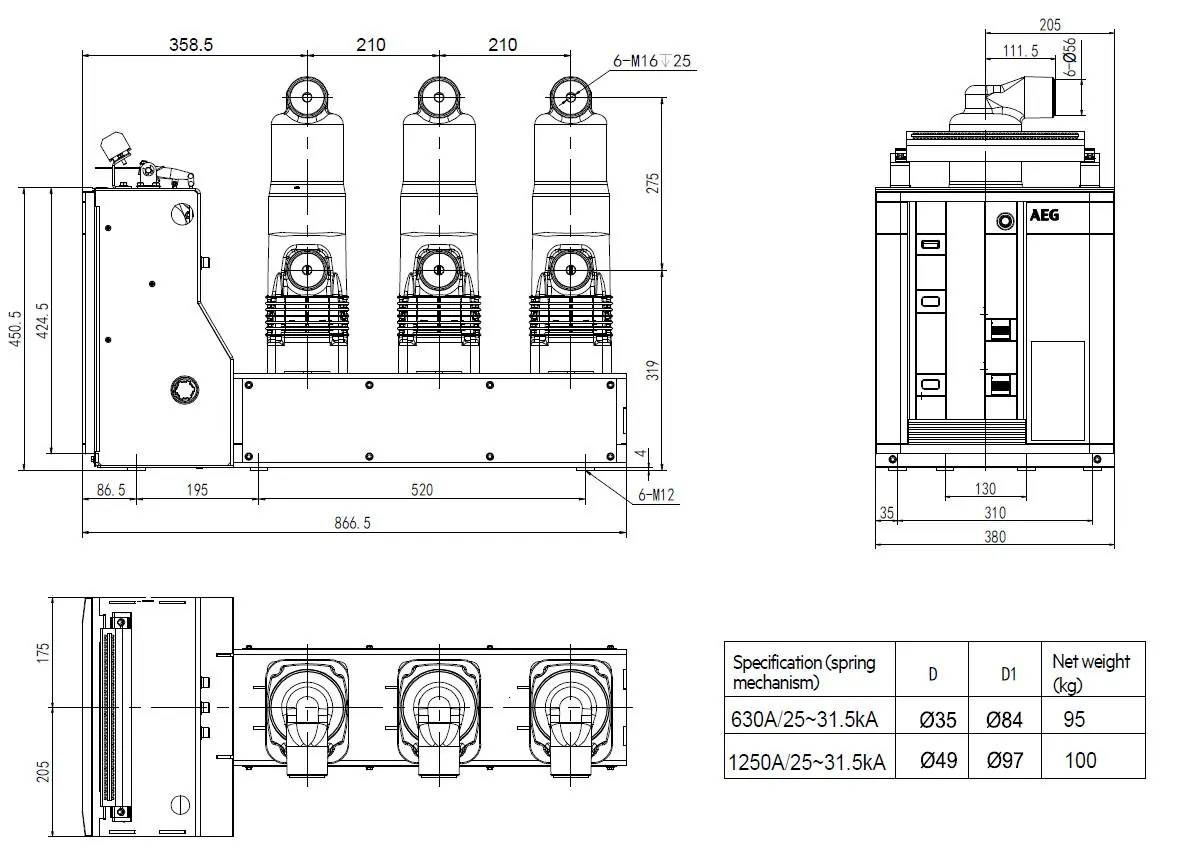

- Rysunki wymiarowe dla różnych konfiguracji (150mm, 210mm, 275mm, 300mm apart).
Zgodność modelu
- Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wysokość instalacji do 1000m n.p.m. (powyżej wymaga konsultacji).
- Temperatura otoczenia od -25°C do +40°C.
