Instrukcja montażu wyłącznika różnicowoprądowego Eaton FRCdM-Type B
Przewodnik instalacji i obsługi wyłącznika różnicowoprądowego Eaton FRCdM-Type B. Dowiedz się, jak poprawnie zamontować urządzenie na szynie DIN, podłączyć przewody, wykonać testy oraz jakie są wymagania techniczne i ostrzeżenia dotyczące...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wyłącznik różnicowoprądowy Eaton FRCdM-Type B służy do ochrony instalacji elektrycznych. Instrukcja zawiera schematy montażu na szynie DIN, zasady podłączenia styków pomocniczych oraz procedurę testową. str. 1
Najważniejsze czynności
- Odłącz stronę obciążenia przed testem izolacji instalacji. str. 1
- Dokręć zaciski z momentem 2-2,4 Nm. str. 1
Problemy i rozwiązania
Test izolacji instalacji
Odłącz stronę obciążenia wyłącznika przed testem.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie znamionowe | 230V / 240V | Napięcie pracy urządzenia | str. 1 |
| Zabezpieczenie wstępne | 63A gG/gL | Maksymalny dopuszczalny bezpiecznik | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i dane techniczne str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wyłącznik różnicowoprądowy Eaton FRCdM-Type B jest urządzeniem zabezpieczającym. Uwaga: Przed wykonaniem testu izolacji instalacji elektrycznej należy bezwzględnie odłączyć stronę obciążenia wyłącznika, aby uniknąć jego uszkodzenia.

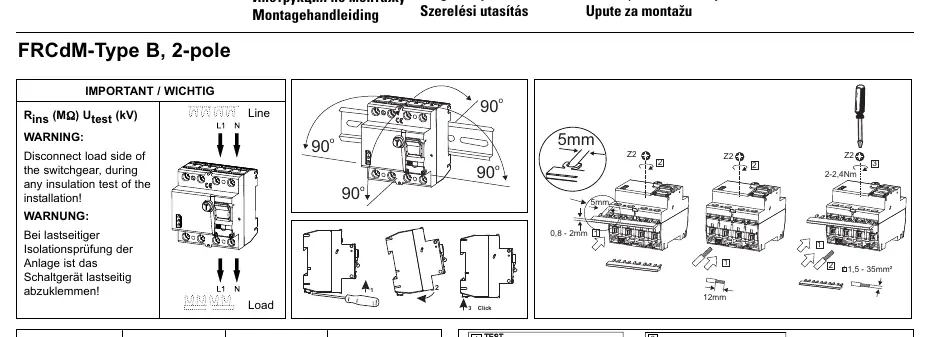

Montaż
Urządzenie przeznaczone jest do montażu na szynie DIN. Podczas instalacji należy przestrzegać następujących wytycznych:
- Moment dokręcania: Śruby zacisków należy dokręcać z momentem 2-2,4 Nm.
- Przekrój przewodów: Dopuszczalny przekrój przewodów wynosi od 1,5 do 35 mm².
- Przygotowanie: Zdejmij izolację z przewodu na długość 12 mm.

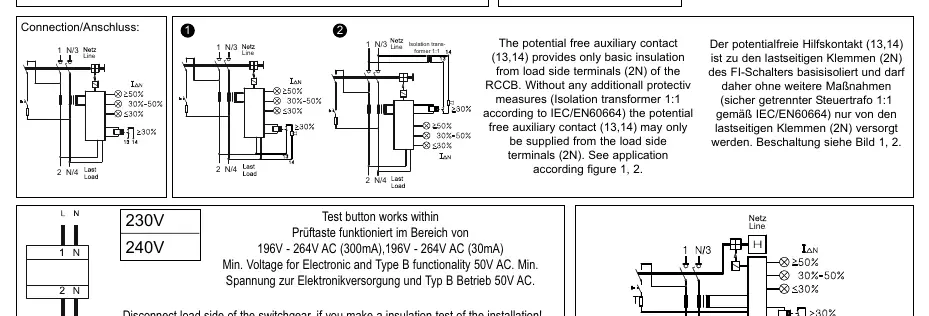

Podłączenie elektryczne
Schemat połączeń wskazuje na konieczność poprawnego podłączenia linii zasilającej (Line) oraz obciążenia (Load). Urządzenie posiada styk pomocniczy (13, 14), który zapewnia izolację podstawową od zacisków obciążenia (2N).
Styk pomocniczy (13, 14) może być zasilany wyłącznie od strony zacisków obciążenia (2N), chyba że zastosowano dodatkowe środki ochronne, takie jak transformator separacyjny 1:1 zgodnie z normą IEC/EN 60664.

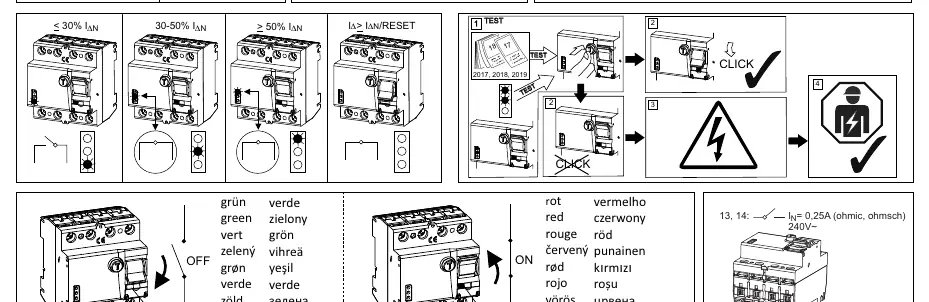

Testowanie i obsługa
Regularne testowanie wyłącznika jest niezbędne dla zapewnienia bezpieczeństwa:
- Przycisk testowy: Działa w zakresie napięć 196V - 264V AC.
- Wymagania napięciowe: Minimalne napięcie dla poprawnego działania elektroniki oraz funkcji typu B wynosi 50V AC.
- Wskaźniki: Urządzenie posiada wskaźniki stanu (zielony/czerwony), informujące o pracy urządzenia.
Dane techniczne
- Napięcie znamionowe: 230V / 240V AC.
- Zabezpieczenie wstępne: Maksymalnie 63A gG/gL dla prądów znamionowych 16-63A.
- Styk pomocniczy: 0,25A (obciążenie omowe) przy 240V.
Informacje o producencie
Eaton
Praktyczna pomoc
Typowe problemy
Błąd podczas testu izolacji
Przed wykonaniem testu izolacji instalacji należy odłączyć stronę obciążenia wyłącznika.
Przycisk testowy nie działa
Sprawdź, czy napięcie zasilania wynosi co najmniej 196V AC.
Przed użyciem
- Sprawdź, czy napięcie sieci wynosi 230V/240V.
- Upewnij się, że przekrój przewodów mieści się w zakresie 1.5-35mm².
- Przygotuj narzędzia do montażu na szynie DIN.
- Upewnij się, że masz dostęp do strony obciążenia w celu odłączenia podczas testów izolacji.
Parametry w praktyce
- Napięcie pracy
- 230V/240V AC
- Minimalne napięcie dla elektroniki
- 50V AC
- Moment dokręcania
- 2-2.4 Nm
- Zabezpieczenie wstępne
- 63A gG/gL
Ilustracje i schematy
- Schemat pokazuje poprawne podłączenie linii zasilającej (Line) i obciążenia (Load).
- Wskazano sposób podłączenia styku pomocniczego 13/14.
