Instrukcja obsługi zasilacza UPS Eaton 9E 6-20kVA

Szybki przewodnik po instalacji, konfiguracji i obsłudze zasilacza UPS Eaton 9E (6-20kVA). Dowiedz się, jak bezpiecznie podłączyć urządzenie, zarządzać bateriami i rozwiązywać problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Zasilacz UPS Eaton 9E (6-20kVA) to urządzenie typu on-line z podwójną konwersją. Instrukcja obejmuje procedury instalacji, podłączenia elektrycznego, obsługi panelu sterowania oraz interpretację kodów błędów. str. 1, 18

Najważniejsze czynności

  • Włączanie UPS z sieci str. 18
  • Wyłączanie UPS str. 18

Pierwsze uruchomienie

  • Zamknij wyłącznik magnetotermiczny, wyłączniki wejścia/wyjścia i włóż bezpieczniki baterii. str. 18

Problemy i rozwiązania

Wyświetlacz nie świeci

Sprawdź wyłącznik wejściowy i zasilanie.

str. 20

Kody błędów

Kod Znaczenie Działanie Strony
A80E Sovraccarico: carico > 105% Zredukuj obciążenie. str. 21

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc znamionowa (VA) 6000 - 20000 Zależnie od modelu. str. 22

Gdzie szukać w PDF

  • Instalacja str. 9, 10, 11, 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Zasilacz UPS Eaton 9E (6-20kVA) to urządzenie typu on-line z podwójną konwersją, zapewniające ochronę zasilania dla krytycznych obciążeń. Instalacja i konserwacja muszą być wykonywane wyłącznie przez wykwalifikowany personel. Urządzenie wymaga uziemienia oraz podłączenia przewodu neutralnego do poprawnego działania.

Opis urządzenia

Seria 9E obejmuje modele o mocy od 6kVA do 20kVA. Urządzenia wyposażone są w wyświetlacz LCD, przyciski funkcyjne oraz zestaw kółek ułatwiających transport. Tylny panel zawiera porty komunikacyjne (USB, RS232), slot na karty opcjonalne oraz zaciski przyłączeniowe.

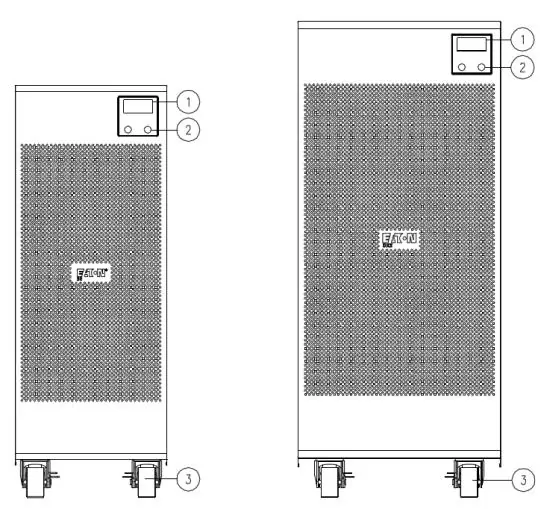

Widok przedni UPS
Widok przedni UPS

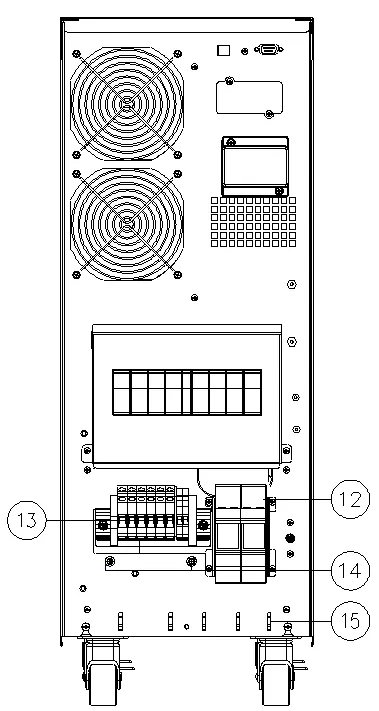

Widok tylny 9E6Ki
Widok tylny 9E6Ki

Instalacja i podłączenia

Przed instalacją należy upewnić się, że zasilanie jest odłączone. Podłączenie musi obejmować przewód ochronny (PE) podłączony do odpowiedniej śruby uziemiającej. Wymagane jest zainstalowanie wyłącznika magnetotermicznego o odpowiedniej charakterystyce (63A dla 6-10kVA, 125A dla 15-20kVA) przed urządzeniem. W przypadku modeli 15/20kVA należy użyć dołączonego mostka dla zacisków wejściowych.

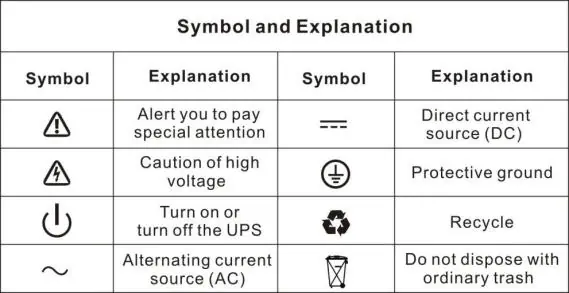

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8
Schemat zacisków 6K
Schemat zacisków 6K

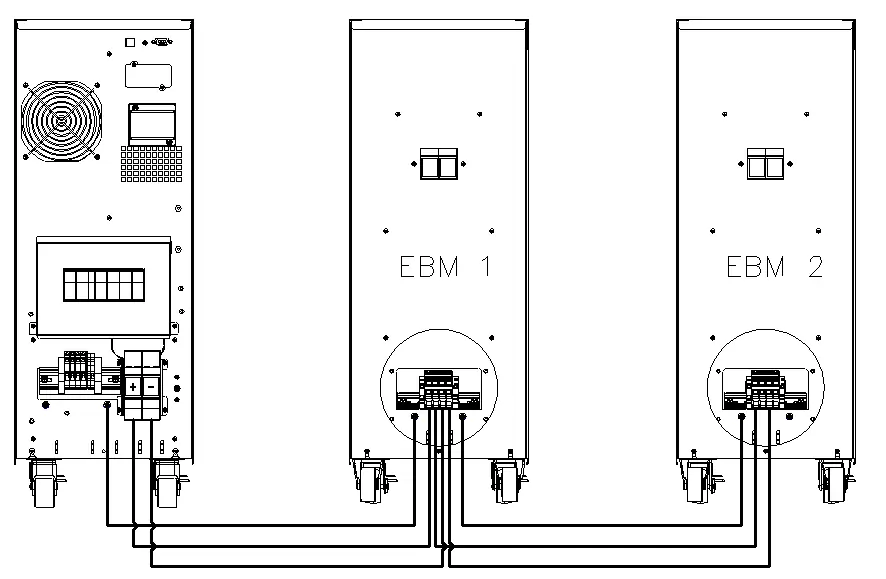

Podłączenie EBM
Podłączenie EBM

Obsługa i panel sterowania

Panel sterowania umożliwia włączanie/wyłączanie urządzenia, testowanie baterii oraz wyciszanie alarmów. Wyświetlacz LCD prezentuje parametry pracy, takie jak napięcie, częstotliwość, obciążenie oraz stan baterii. Diodowe wskaźniki LED informują o trybie pracy (sieć, bateria, bypass, inwerter).

Komunikacja

UPS posiada porty USB i RS232 (nie mogą działać jednocześnie) oraz slot na karty komunikacyjne (Network-MS, Modbus-MS, Relay-MS), które umożliwiają zdalne monitorowanie i zarządzanie zasilaczem.

Rozwiązywanie problemów

W przypadku wystąpienia awarii, UPS wyświetla kod błędu na ekranie LCD. Alarmy dźwiękowe informują o stanie urządzenia (np. przeciążenie, błąd baterii, wysoka temperatura). W razie problemów należy sprawdzić poprawność podłączeń oraz obciążenie wyjściowe.

Dane techniczne

Urządzenie obsługuje napięcie wejściowe 220-240V (lub 380-415V dla modeli trójfazowych) i częstotliwość 50/60Hz. Temperatura pracy wynosi od 0 do 40 stopni Celsjusza. Szczegółowe parametry dotyczące prądu znamionowego i wymiarów znajdują się w tabeli danych technicznych.

Informacje o producencie

Eaton

Profil marki

Praktyczna pomoc

Typowe problemy

Wyświetlacz nie świeci

Sprawdź, czy wyłącznik wejściowy jest zamknięty i czy kabel zasilający jest poprawnie podłączony.

UPS pracuje na baterii mimo dostępnej sieci

Napięcie wejściowe jest poza tolerancją. Poczekaj, aż parametry sieci wrócą do normy.

Kod błędu A80E, A810 lub F808

Przeciążenie wyjścia. Zredukuj obciążenie poniżej 100%.

Kod błędu A60D

Baterie lub kaseta bateryjna nie są podłączone. Sprawdź połączenia.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Podłącz przewód uziemiający (PE) jako pierwszy.
  • Sprawdź, czy wyłącznik wejściowy jest otwarty przed podłączeniem.
  • Upewnij się, że napięcie wejściowe jest zgodne z wymaganiami.
  • Sprawdź, czy bateria jest poprawnie podłączona.

Parametry w praktyce

FP (Współczynnik mocy)
Wartość 0,8 dla wszystkich modeli.
Tensione (Napięcie)
Napięcie wyjściowe 230V (konfigurowalne 220/230/240V).
Corrente di dispersione
Prąd upływu doziemnego poniżej 8mA.

Ilustracje i schematy

  • Schematy połączeń wejściowych i wyjściowych dla wersji 6K oraz 10-20K.
  • Schemat podłączenia modułów baterii zewnętrznych (EBM).
  • Widok tylnego panelu z opisem portów i wyłączników.

Zgodność modelu

  • Wymagane jest użycie wyłącznika magnetotermicznego o charakterystyce D.
  • Porty USB i RS232 nie mogą pracować jednocześnie.
  • Dla modeli 15/20kVA wymagane jest użycie mostka na zaciskach wejściowych.
