Instrukcja obsługi wtyków i gniazd przemysłowych Eaton Arktite

Najważniejsze informacje z instrukcji

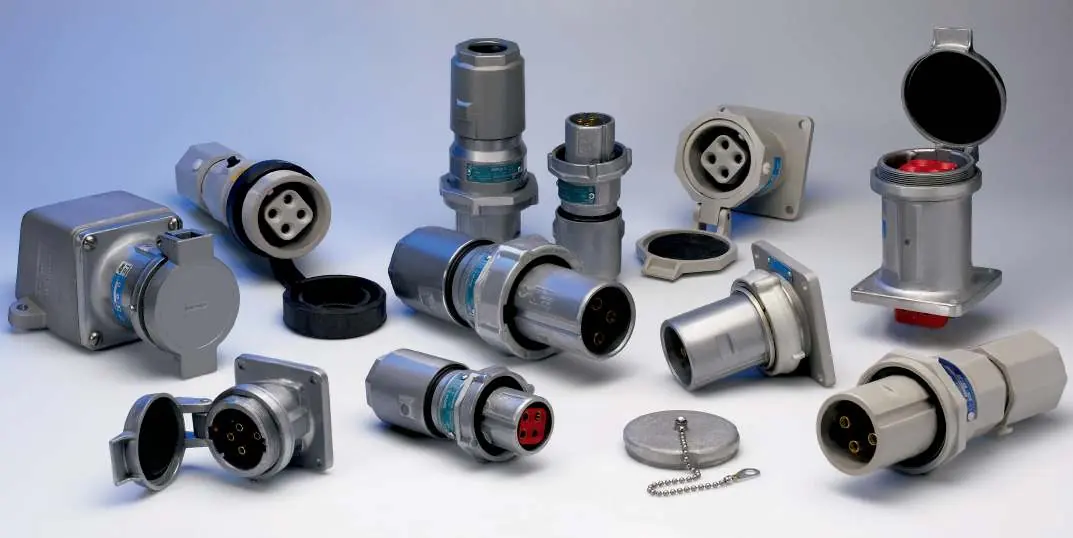

Urządzenia Eaton Arktite to przemysłowe wtyki i gniazda o wysokiej wytrzymałości, zaprojektowane do pracy w trudnych warunkach środowiskowych (klasa szczelności NEMA 4). Służą do bezpiecznego zasilania urządzeń przenośnych, takich jak generatory, spawarki czy maszyny przemysłowe, umożliwiając szybkie odłączenie zasilania.

Opis urządzenia i cechy

Wtyki i gniazda Arktite charakteryzują się konstrukcją typu "circuit breaking", co pozwala na odłączanie pod obciążeniem (dla jednostek do 100A). Kluczowe cechy konstrukcyjne obejmują:

• System Tri-Lock: Trzyczęściowy uchwyt kablowy równomiernie rozkładający siłę zacisku, zapobiegający uszkodzeniom izolacji przewodu.
• Dławik Sure-Seal: Zapewnia szczelność i ochronę środowiskową w miejscach o dużych wibracjach.

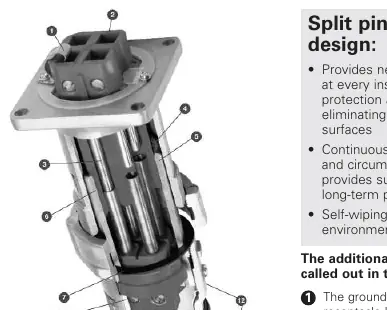

• Styki typu Split Pin: Zapewniają kontakt na niemal 360 stopniach, co redukuje wzrost temperatury i eliminuje łuk elektryczny.
• Wymienne wnętrza: Możliwość zamiany wnętrz wtyku i gniazda (dla wybranych modeli) w celu zasilania gniazda z wtyku.

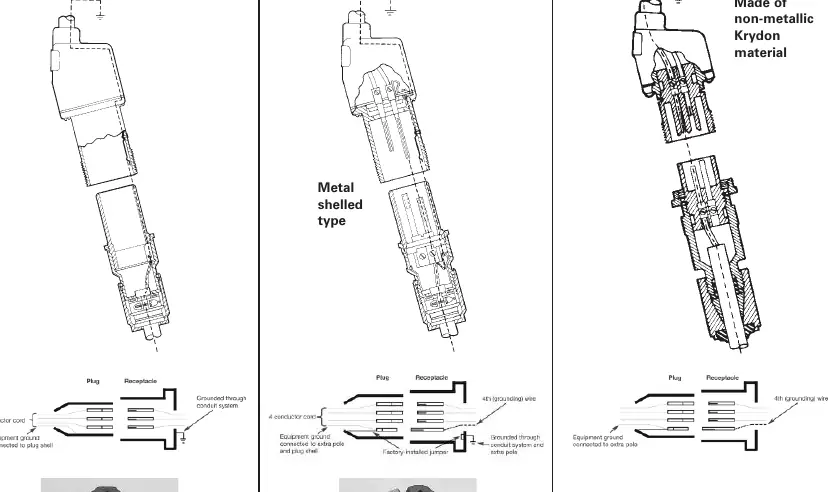

Uziemienie: Style 1 vs Style 2

Instrukcja definiuje dwie metody uziemienia, które muszą być dobrane zgodnie z lokalnymi przepisami elektrycznymi (NEC):

• Style 1 (Metallic): Przewód uziemiający w kablu jest połączony z obudową wtyku. Gniazdo jest uziemione poprzez system rur instalacyjnych (conduit).
• Style 2 (Metallic/Non-metallic): Dodatkowy biegun uziemiający jest wykorzystywany do połączenia z przewodem ochronnym. Wtyk i gniazdo posiadają dedykowany styk uziemiający, który łączy się przed stykami fazowymi i rozłącza po nich.

Montaż i instalacja

Podczas instalacji należy zwrócić uwagę na:

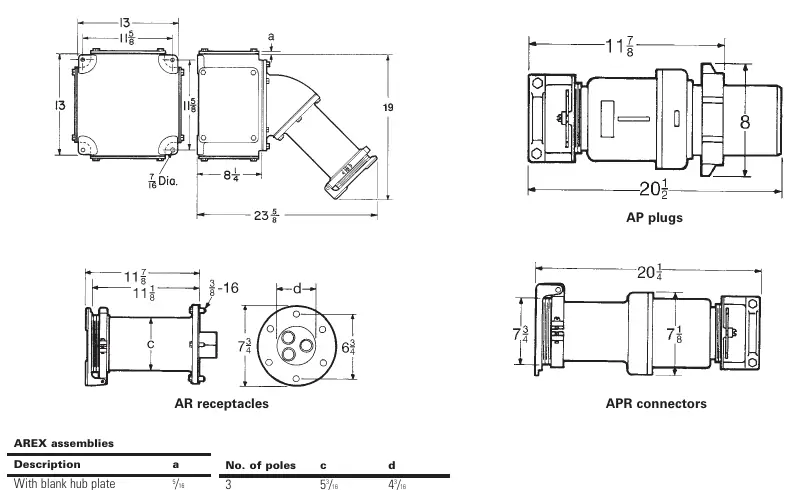

• Dobór przewodów: Należy stosować przewody o średnicy mieszczącej się w zakresie obsługiwanym przez dany model (patrz tabela średnic w instrukcji). Nie należy stosować przewodów mniejszych niż zalecane minimum.
• Zaciski: Dostępne są zaciski typu śrubowego, zaciskane (crimp) lub lutowane, w zależności od modelu i amperażu.
• Opcje specjalne: Dostępne są wersje "Reverse Service" (S22) dla aplikacji, gdzie wtyk jest zasilany, oraz "Special Polarity" (S4) dla instalacji wymagających unikalnego kodowania wtyków.

Konserwacja i bezpieczeństwo

Urządzenia są zaprojektowane do pracy w trudnych warunkach. Należy regularnie sprawdzać stan uszczelek oraz dokręcenie dławików kablowych. W przypadku uszkodzenia mechanicznego obudowy lub styków, należy wymienić komponenty na oryginalne części Eaton. Nie zaleca się używania wtyków i gniazd do przerywania prądu pod obciążeniem, jeśli instrukcja dla danego modelu wskazuje na przeznaczenie wyłącznie do "service disconnect".
