Instrukcja obsługi zasilacza UPS Schneider Electric Easy UPS SMV Series
Kompletny przewodnik po zasilaczach UPS serii Schneider Electric Easy UPS SMV. Dowiedz się, jak zainstalować urządzenie, podłączyć akumulator, interpretować kody błędów i rozwiązywać problemy z zasilaniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zasilacz UPS serii Easy UPS SMV służy do podtrzymania zasilania komputerów PC w przypadku awarii sieci. Wymaga podłączenia akumulatora przed pierwszym uruchomieniem i ładowania przez 8 godzin. str. 5
Najważniejsze czynności
- Podłączenie baterii str. 5
- Uruchomienie urządzenia str. 5
- Wyciszanie alarmu str. 6
Pierwsze uruchomienie
- Podłącz baterię, podłącz do sieci, ładuj 8h, naciśnij przycisk ON/OFF. str. 5
Problemy i rozwiązania
Err 01
Błąd wentylatora - wyczyść kurz.
str. 7
Err 02
Zwarcie inwertera - odłącz urządzenia.
str. 7
Err 03
Przepięcie inwertera - skontaktuj się z serwisem.
str. 7Konserwacja i reset
- Wymiana baterii co 5 lat lub gdy UPS wskaże konieczność. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waveform | Pure Sine Wave | Kształt fali wyjściowej | str. 6 |
| Transfer time | 2-6 ms | Czas przełączenia | str. 6 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 1, 2
- Instalacja str. 5
- Dane techniczne str. 6
- Rozwiązywanie problemów str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zasilacze UPS serii Easy UPS SMV (750, 1000, 1500, 2000, 3000 VA) są przeznaczone do zasilania komputerów PC wewnątrz pomieszczeń. Przed przystąpieniem do użytkowania należy bezwzględnie podłączyć akumulator wewnętrzny oraz naładować go przez co najmniej 8 godzin. Urządzenie wymaga instalacji w środowisku o kontrolowanej temperaturze i wilgotności, wolnym od kurzu i substancji żrących.
Opis urządzenia
Panel przedni zawiera przycisk ON/OFF oraz wyświetlacz LCD, który informuje o trybie pracy (On Line, Battery mode, AVR), obciążeniu, pojemności baterii oraz statusie UPS. Panel tylny wyposażony jest w gniazda wyjściowe z ochroną przeciwprzepięciową, porty komunikacyjne (USB, RS-232), bezpiecznik oraz złącze baterii.
Instalacja i uruchomienie
- Inspekcja: Upewnij się, że miejsce instalacji jest stabilne, suche i dobrze wentylowane. Zasilanie wejściowe powinno być zabezpieczone wyłącznikiem typu C 16A.
- Podłączenie baterii: Złącze baterii znajduje się na tylnym panelu. Należy wyciągnąć uchwyt baterii do góry, a następnie wsunąć go do jednostki, aby zapewnić połączenie.
- Podłączenie urządzeń: Podłącz sprzęt do gniazd wyjściowych. Unikaj używania przedłużaczy. Nie podłączaj drukarek, grzejników ani kopiarek.
- Uruchomienie: Podłącz kabel zasilający bezpośrednio do gniazdka ściennego. Naciśnij przycisk ON/OFF przez 1-3 sekundy.
- Ładowanie: Pozostaw urządzenie podłączone do sieci przez 8 godzin, aby w pełni naładować akumulator.
Interfejs styków bezpotencjałowych (Dry Contact)
Urządzenie posiada interfejs styków bezpotencjałowych, który aktywuje się w zależności od stanu pracy:
- Tryb AC: PIN3-4
- Tryb Backup: PIN2-4
- Tryb Standby: N/A
- Tryb AC i słaba bateria: PIN1-4 oraz PIN3-4
- Tryb Standby i słaba bateria: PIN1-4
Wskaźniki dźwiękowe i kody błędów
UPS sygnalizuje stany pracy za pomocą dźwięków:
- Pikanie co 2 sekundy: Praca na baterii.
- Ciągły sygnał: Niski poziom baterii lub przeciążenie wyjść.
- Err 01: Błąd wentylatora.
- Err 02: Zwarcie inwertera.
- Err 03: Przepięcie inwertera.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź przycisk ON/OFF oraz połączenie kabla zasilającego. Jeśli urządzenie nie podtrzymuje zasilania, upewnij się, że nie wystąpiło przeciążenie (odłącz zbędne urządzenia). W przypadku błędów typu "Err", wyłącz urządzenie, usuń przyczynę (np. kurz w wentylatorze) i uruchom ponownie. Jeśli problem nie ustępuje, skontaktuj się z serwisem.
Konserwacja i serwis
Baterie nie są przeznaczone do samodzielnej wymiany przez użytkownika. W przypadku konieczności serwisu należy skontaktować się z pomocą techniczną Schneider Electric. Przed transportem urządzenia należy zawsze odłączyć baterię.
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
UPS nie włącza się
Sprawdź, czy przycisk ON/OFF został naciśnięty, czy kabel zasilający jest poprawnie podłączony do gniazdka oraz czy bezpiecznik jest sprawny.
Podłączony sprzęt traci zasilanie
Sprawdź, czy nie wystąpiło przeciążenie (odłącz zbędne urządzenia) lub czy bateria nie jest całkowicie rozładowana.
Błąd Err 01 (Błąd wentylatora)
Wyłącz UPS, wyczyść kurz lub zanieczyszczenia blokujące wentylator, a następnie włącz urządzenie ponownie.
Błąd Err 02 (Zwarcie inwertera)
Wyłącz UPS, odłącz nieistotne urządzenia od gniazd wyjściowych i włącz ponownie.
Przed użyciem
- Sprawdź, czy instalacja elektryczna posiada wyłącznik typu C 16A.
- Podłącz akumulator zgodnie z instrukcją (wyciągnij uchwyt, wsuń do jednostki).
- Ładuj baterię przez co najmniej 8 godzin przed pierwszym użyciem.
- Upewnij się, że UPS jest w dobrze wentylowanym miejscu, z dala od wilgoci i kurzu.
Parametry w praktyce
- Transfer time
- Czas przełączenia na zasilanie bateryjne (typowo 2-6 ms, max 12 ms).
- Charging time
- Czas ładowania do 90% pojemności (4-6 godzin).
Ilustracje i schematy

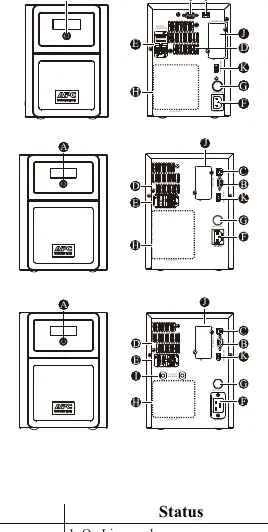

- Panel przedni: Przycisk ON/OFF oraz wyświetlacz LCD pokazujący stan pracy.
- Panel tylny: Gniazda wyjściowe, porty komunikacyjne (USB, RS-232), bezpiecznik oraz złącze baterii.
Zgodność modelu
- UPS przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Zaprojektowany do zasilania komputerów PC.
- Nie podłączaj drukarek, grzejników ani kopiarek.
