Instrukcja obsługi serwonapędu Lexium 17D HP Series
Kompletny przewodnik po instalacji, okablowaniu, konfiguracji i rozwiązywaniu problemów z serwonapędem Lexium 17D HP Series. Zawiera schematy połączeń, parametry techniczne i procedury bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Serwonapęd Lexium 17D HP to 3-fazowy wzmacniacz serwo z cyfrowym sterownikiem. Instrukcja obejmuje pełną instalację, okablowanie, konfigurację oprogramowania UniLink oraz diagnostykę błędów. str. 16, 29
Najważniejsze czynności
- Montaż mechaniczny str. 35, 36
- Okablowanie zasilania str. 48, 62
- Konfiguracja oprogramowania UniLink str. 29, 30
Pierwsze uruchomienie
- Podłączenie PC i uruchomienie UniLink str. 29, 101
- Weryfikacja parametrów str. 86, 101
Problemy i rozwiązania
Brak komunikacji z PC
Sprawdź kabel i interfejs
str. 99
Silnik nie obraca się
Sprawdź sygnał Enable i hamulec
str. 99Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| F01 | Przegrzanie radiatora | Popraw wentylację, zmniejsz cykl pracy | str. 109 |
| F02 | Przekroczono limit napięcia DC | Sprawdź ustawienia napięcia zasilania | str. 109 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 208-480V AC | Zasilanie główne | str. 120 |
| Częstotliwość przełączania | 8 kHz | Wydajność | str. 123 |
Gdzie szukać w PDF
- Wprowadzenie str. 1, 15
- Przegląd produktu str. 15, 29
- Okablowanie str. 41, 55
- Obsługa systemu str. 73, 87
- Rozwiązywanie problemów str. 93, 107
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Serwonapęd Lexium 17D HP Series jest zaawansowanym urządzeniem sterującym. Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi zagrożeń elektrycznych i termicznych. Urządzenie posiada wbudowaną funkcję blokady restartu (-AS-), która zapewnia bezpieczeństwo personelu poprzez mechaniczne odłączenie zasilania stopnia wyjściowego.

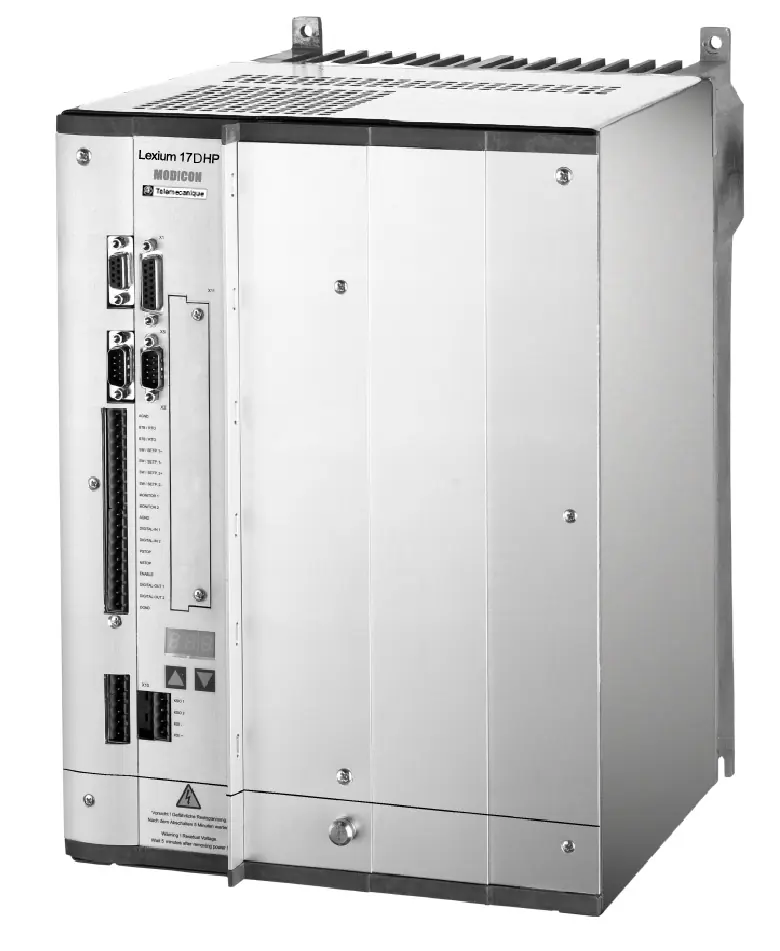

Opis urządzenia
Lexium 17D HP to rodzina serwonapędów składająca się z 3-fazowego wzmacniacza serwo, zasilacza i wysokowydajnego sterownika cyfrowego. Urządzenia są przeznaczone do współpracy z silnikami bezszczotkowymi serii Lexium BPH.
Montaż i instalacja
Napęd musi być montowany w zamkniętej szafie sterowniczej, wolnej od zanieczyszczeń przewodzących i korozyjnych. Należy zapewnić odpowiednią wentylację, zachowując wymagane odstępy powyżej i poniżej urządzenia. Należy chronić napęd przed uderzeniami mechanicznymi podczas transportu.

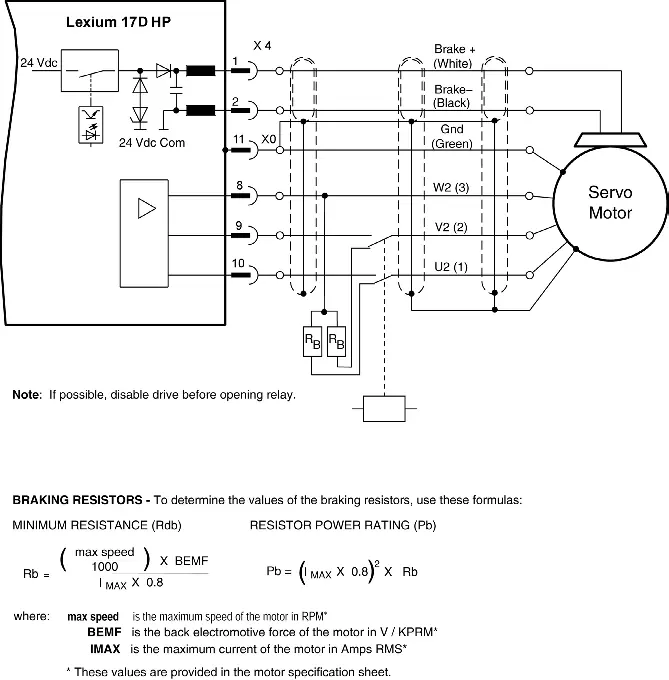

Okablowanie
Okablowanie zasilania i sygnałowe powinno być prowadzone oddzielnie (zalecany odstęp min. 20 cm). Wszystkie połączenia muszą być wykonane zgodnie z lokalnymi przepisami elektrycznymi. Napęd wymaga zewnętrznego dławika sieciowego. Ekranowanie kabli musi być poprawnie podłączone do panelu przedniego napędu.
Uruchomienie i konfiguracja
Konfiguracja odbywa się za pomocą oprogramowania UniLink, które łączy się z napędem przez interfejs RS-232. Oprogramowanie pozwala na ustawienie parametrów, tuning silnika oraz monitorowanie pracy w czasie rzeczywistym. Napęd automatycznie rozpoznaje podłączone karty rozszerzeń.
Bezpieczeństwo i funkcja restart lock
Funkcja restart lock (-AS-) zapobiega nieoczekiwanemu uruchomieniu systemu. Aktywacja tej funkcji musi odbywać się tylko wtedy, gdy silnik nie obraca się. W przypadku awarii lub konserwacji, system powinien być całkowicie odłączony od zasilania głównym wyłącznikiem.
Rozwiązywanie problemów
Napęd posiada wyświetlacz LED, który wskazuje status pracy oraz kody błędów i ostrzeżeń. Ostrzeżenia (nXX) nie powodują wyłączenia napędu, natomiast błędy (FXX) są krytyczne i powodują wyłączenie stopnia wyjściowego oraz otwarcie przekaźnika błędu.
Dane techniczne
Napędy obsługują napięcie wejściowe w zakresie 208-480V AC. Częstotliwość przełączania wynosi 8 kHz. Urządzenie zapewnia separację elektryczną zgodnie z normą EN 50178.
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Brak komunikacji z PC
Sprawdź kabel połączeniowy, upewnij się, że wybrano właściwy interfejs w oprogramowaniu UniLink.
Silnik nie obraca się
Sprawdź sygnał Enable, fazy silnika, stan hamulca oraz poprawność ustawień sprzężenia zwrotnego.
Przegrzanie radiatora (F01)
Popraw wentylację szafy sterowniczej i zmniejsz cykl pracy profilu ruchu.
Przed użyciem
- Sprawdź, czy zasilanie jest wyłączone przed przystąpieniem do okablowania.
- Upewnij się, że silnik jest bezpiecznie zamontowany.
- Sprawdź, czy wszystkie osłony i drzwi szafy są zamknięte.
- Upewnij się, że używasz odpowiedniego dławika sieciowego.
- Sprawdź, czy parametry zasilania są zgodne z tabliczką znamionową.
Parametry w praktyce
- Napięcie wejściowe
- 208-480V AC, 3-fazowe, 50/60 Hz.
- Częstotliwość przełączania
- 8 kHz ± 0.1%.
- Maksymalna długość kabla silnika
- 75 metrów.
Ilustracje i schematy

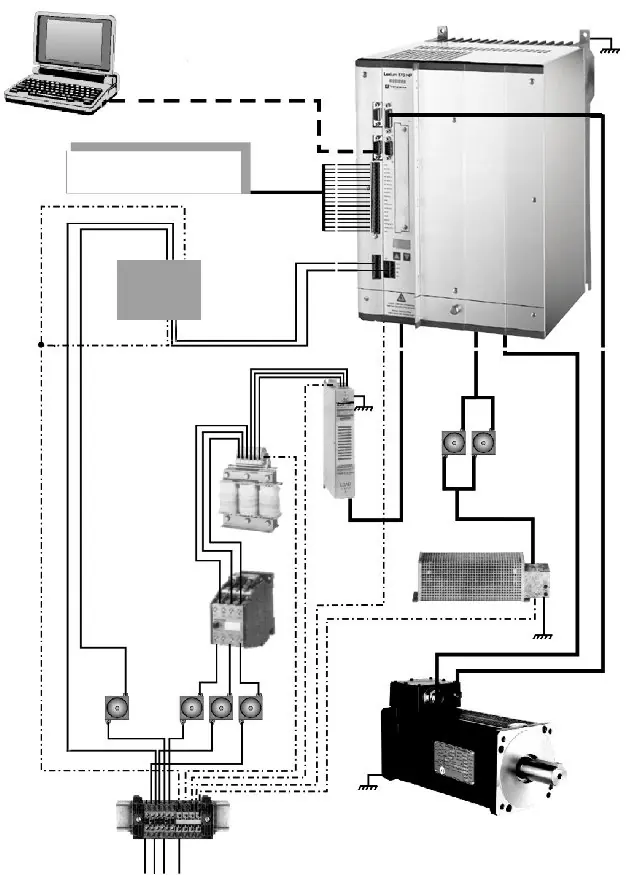

- Schemat konfiguracji systemu (str. 35)

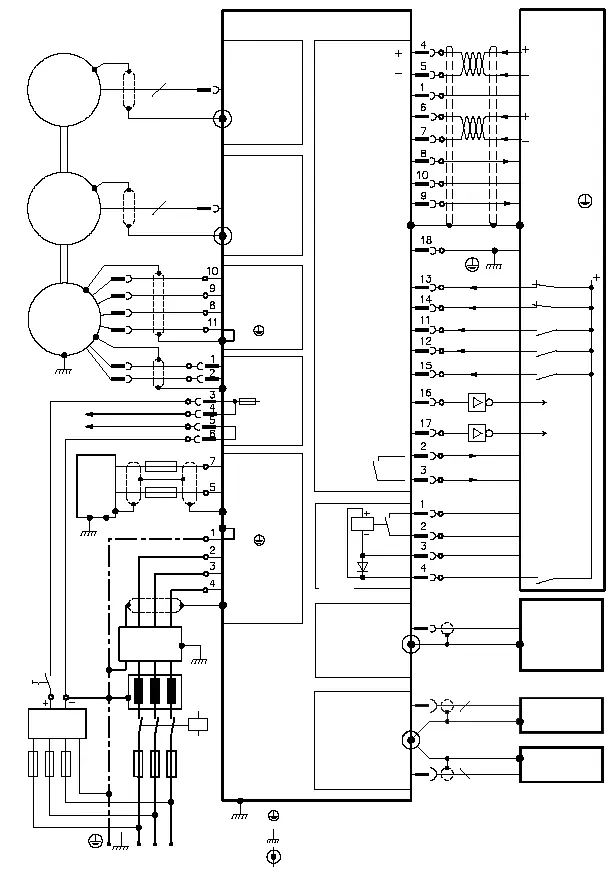

- Schemat połączeń okablowania (str. 58)
