Instrukcja obsługi zasilacza UPS Secomp 1KVA-3KVA
Szybki przewodnik po instrukcji obsługi zasilacza UPS Secomp 1KVA-3KVA. Dowiedz się, jak zainstalować urządzenie, wymienić baterię, interpretować kody błędów i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zasilacz UPS Secomp 1KVA-3KVA to urządzenie typu Line-Interactive. Instalacja wymaga podłączenia do sieci, naładowania baterii przez 8h i podłączenia odbiorników. Obsługa odbywa się za pomocą przycisków na panelu przednim. str. 4, 5, 6
Najważniejsze czynności
- Włączanie/Wyłączanie: Przytrzymaj przycisk ON przez 1 sekundę (włącz) lub 3 sekundy (wyłącz). str. 7
- Wymiana baterii: Wyłącz UPS, zdejmij panel przedni, odłącz kable baterii, wymień na nowe, zamontuj ponownie. str. 9, 10
Pierwsze uruchomienie
- Podłącz UPS do sieci, naładuj baterie przez minimum 8 godzin przed użyciem. str. 6
Problemy i rozwiązania
UPS nie włącza się
Sprawdź zasilanie, naładuj baterię, sprawdź bezpiecznik.
str. 11Konserwacja i reset
- Regularna konserwacja: Sprawdzaj baterie co 6-12 miesięcy. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Transfer Time | 2-4 ms | Czas przełączenia na zasilanie bateryjne. | str. 12 |
Gdzie szukać w PDF
- Instalacja str. 4, 5
- Specyfikacja str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zasilaczy UPS serii Line-Interactive o mocy 1KVA-3KVA. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa. Urządzenie wymaga naładowania baterii przez minimum 8 godzin przed pierwszym użyciem. UPS nie jest przeznaczony do zasilania urządzeń indukcyjnych, takich jak odkurzacze, drukarki laserowe czy suszarki do włosów.
Instalacja i podłączenie
Przed instalacją upewnij się, że napięcie sieciowe jest zgodne z wymaganiami urządzenia (110V/220V). Zapewnij odpowiednią wentylację (minimum 300mm wolnej przestrzeni z tyłu i po bokach). Podłącz kabel wejściowy do sieci, a urządzenia odbiorcze do gniazd wyjściowych UPS. Opcjonalnie można zabezpieczyć linię telefoniczną/internetową za pomocą portów RJ45/RJ11.
Obsługa i panel sterowania

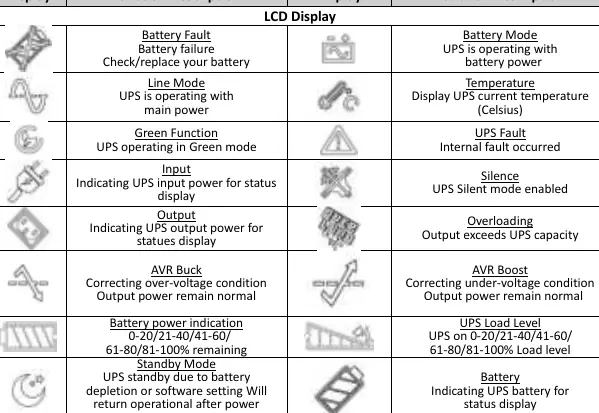

Panel LCD wyświetla status pracy, napięcie, częstotliwość, obciążenie oraz temperaturę. Przycisk "On/Off/Test/Silence" służy do włączania/wyłączania urządzenia, przeprowadzania testów oraz wyciszania alarmów. Tryb "Green Mode" pozwala na oszczędzanie energii poprzez wyłączanie UPS przy braku obciążenia lub niskim obciążeniu.
Wymiana baterii
Wymiana baterii powinna być przeprowadzana przez wykwalifikowany personel. Przed przystąpieniem do prac należy wyłączyć UPS i odłączyć go od zasilania. Należy używać wyłącznie baterii tego samego typu i w tej samej ilości. Podczas wymiany należy zachować ostrożność, aby nie dopuścić do zwarcia biegunów baterii.
Rozwiązywanie problemów
W przypadku wystąpienia alarmu lub nieprawidłowego działania, sprawdź najpierw stan naładowania baterii, połączenia kablowe oraz czy nie wystąpiło przeciążenie. Jeśli UPS nie włącza się, sprawdź bezpiecznik lub wyłącznik automatyczny. W przypadku trwałego błędu lub uszkodzenia sprzętowego, skontaktuj się z serwisem technicznym.
Praktyczna pomoc
Typowe problemy
UPS nie włącza się (brak świateł, brak dźwięku)
Sprawdź połączenie z siecią, naładuj baterię lub sprawdź, czy przycisk włączania był przytrzymany wystarczająco długo.
UPS stale pracuje w trybie bateryjnym
Sprawdź zasilanie sieciowe, bezpiecznik lub wyłącznik automatyczny w UPS.
Wskaźnik przeciążenia lub ciągły sygnał dźwiękowy
Odłącz mniej istotne urządzenia, aby zmniejszyć obciążenie.
Krótki czas podtrzymania bateryjnego
Naładuj baterie przez min. 8 godzin lub wymień je, jeśli są zużyte.
Przed użyciem
- Naładuj baterie przez minimum 8 godzin przed pierwszym użyciem.
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami UPS.
- Zapewnij 300mm wolnej przestrzeni wokół urządzenia dla wentylacji.
- Upewnij się, że podłączane urządzenia nie są typu indukcyjnego (np. odkurzacze).
- Sprawdź, czy wszystkie kable są solidnie podłączone.
Parametry w praktyce
- Transfer Time
- Czas przełączenia na zasilanie bateryjne (typowo 2-4 ms).
- Capacity (VA/Watts)
- Maksymalna moc, jaką UPS może dostarczyć do podłączonych urządzeń.
Ilustracje i schematy
- Panel tylny: wskazuje lokalizację gniazd wejściowych, wyjściowych, portów komunikacyjnych (USB/RS232) oraz bezpieczników.
- Wymiana baterii: instrukcja demontażu panelu przedniego i pokrywy baterii dla modeli typu Tower i Rack.
Zgodność modelu
- Nie podłączaj urządzeń indukcyjnych (suszarki, odkurzacze, drukarki laserowe).
- Wymagane jest użycie certyfikowanych kabli o przekroju min. 26 AWG.
