Instrukcja obsługi frezarki górnowrzecionowej Akypach Wood Router
Szybki przewodnik po obsłudze frezarki Akypach. Dowiedz się, jak bezpiecznie montować frezy, regulować wysokość, wymieniać szczotki węglowe i wykonywać precyzyjne cięcia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Frezarka Akypach Wood Router to narzędzie przeznaczone do frezowania i przycinania krawędzi. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa. Urządzenie wymaga zasilania 110V i powinno być używane wyłącznie z zalecanymi akcesoriami. Zawsze odłączaj urządzenie od zasilania przed wymianą frezów, regulacją lub konserwacją.
Elementy zestawu

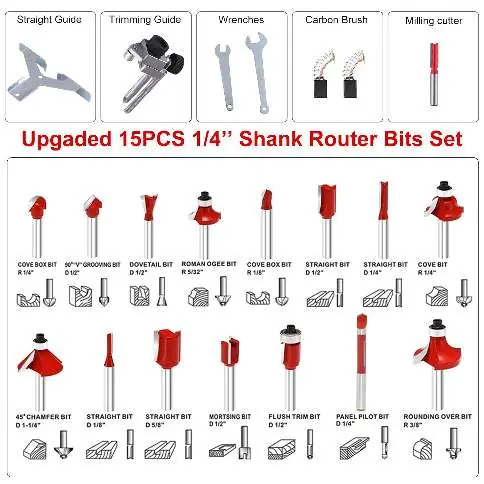

Zestaw zawiera 15-częściowy komplet frezów, prowadnicę prostą, prowadnicę krawędziową, klucze, zapasowe szczotki węglowe oraz śruby montażowe. Przed użyciem sprawdź, czy wszystkie elementy są obecne i nieuszkodzone.
Montaż i regulacja
Regulacja wysokości: Frezarka wykorzystuje mechanizm zębatkowy. Aby wyregulować wysokość, poluzuj dźwignię blokującą, ustaw żądaną głębokość za pomocą pokrętła, a następnie ponownie zablokuj dźwignię.
Montaż freza: Upewnij się, że używasz odpowiedniej tulei zaciskowej (1/4" lub 3/8"). Wsuń chwyt freza do tulei (pozostawiając ok. 1/16" do 1/8" luzu od dna), a następnie dokręć nakrętkę tulei, używając przycisku blokady wrzeciona na obudowie silnika.
Obsługa
Praca z prowadnicami: Urządzenie umożliwia frezowanie z ręki, wzdłuż prowadnicy prostej lub z użyciem prowadnicy krawędziowej. Podczas pracy zawsze trzymaj narzędzie obiema rękami. Przed rozpoczęciem cięcia właściwego zaleca się wykonanie cięcia próbnego na odpadzie materiału w celu sprawdzenia ustawień głębokości i prędkości.
Konserwacja
Regularnie sprawdzaj stan szczotek węglowych. Jeśli są zużyte do linii granicznej, należy je wymienić. Obie szczotki powinny być wymieniane jednocześnie. Do czyszczenia urządzenia nie używaj rozpuszczalników ani benzyny, ponieważ mogą one uszkodzić plastikowe elementy obudowy.
Praktyczna pomoc
Typowe problemy
Frezarka wibruje podczas pracy
Sprawdź, czy frez jest poprawnie zamontowany, dokręcony i czy nie jest uszkodzony. Upewnij się, że tuleja zaciskowa jest odpowiednio dobrana do chwytu freza.
Frez nie trzyma się w tulei
Upewnij się, że chwyt freza jest wsunięty na odpowiednią głębokość (min. 3/4") i nie dotyka dna tulei. Sprawdź, czy nakrętka tulei jest mocno dokręcona.
Silnik nie startuje
Sprawdź zasilanie, upewnij się, że wtyczka jest poprawnie włożona do gniazdka, a przełącznik znajduje się w pozycji 'I'.
Przed użyciem
- Sprawdź, czy urządzenie jest odłączone od zasilania przed montażem frezów.
- Upewnij się, że frez jest ostry i czysty.
- Sprawdź, czy tuleja zaciskowa pasuje do chwytu freza (1/4" lub 3/8").
- Upewnij się, że wszystkie śruby i blokady są dokręcone.
- Załóż okulary ochronne i nauszniki przed uruchomieniem.
- Upewnij się, że w obrabianym materiale nie ma gwoździ ani innych ciał obcych.
Parametry w praktyce
- Prędkość bez obciążenia
- 10 000 - 33 000 obr./min
- Średnica chwytu freza
- 1/4 cala lub 3/8 cala
Ilustracje i schematy

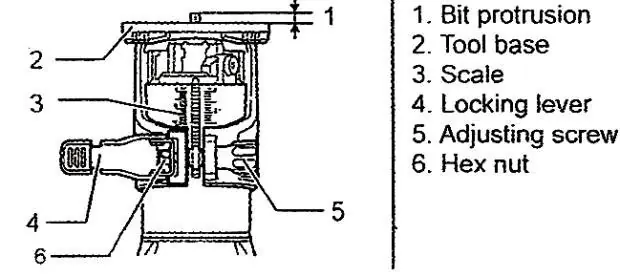

- Schemat na str. 9 pokazuje regulację wysokości silnika za pomocą dźwigni blokującej.
- Schemat na str. 10 ilustruje krok po kroku montaż freza w tulei zaciskowej.
- Schemat na str. 13 przedstawia instalację prowadnicy krawędziowej.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku jako frezarka/przycinarka krawędzi.
- Nie używać jako wiertarki.
- Promień krzywizny przy użyciu szablonu musi być większy niż 2 1/2 cala.
