Instrukcja obsługi kinkietu Allen + Roth 2-Light Vanity Light
Pobierz instrukcję obsługi kinkietu Allen + Roth 2-Light Vanity Light. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody elektryczne i przeprowadzić konserwację urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż kinkietu Allen + Roth 2-Light Vanity Light, w tym procedurę podłączenia elektrycznego, instalacji żarówek oraz zasady bezpieczeństwa. str. 1, 2
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem montażu str. 1, 2
- Podłącz przewód uziemiający (zielony/miedź) do śruby uziemiającej str. 2
Pierwsze uruchomienie
- Po zamontowaniu i wkręceniu żarówek (max 60W), włącz zasilanie w skrzynce bezpieczników. str. 2
Konserwacja i reset
- Czyść okresowo miękką szmatką i łagodnym środkiem do szkła. Wyłącz zasilanie przed czyszczeniem. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc żarówki | 60W max | Maksymalna moc żarówki na gniazdo | str. 2 |
Gdzie szukać w PDF
- Informacje o bezpieczeństwie i gwarancja str. 1
- Instrukcja montażu i schematy str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu kinkietu Allen + Roth 2-Light Vanity Light należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Lampa musi być montowana do puszki elektrycznej wspieranej przez konstrukcję budynku; nie należy montować jej bezpośrednio do płyt gipsowo-kartonowych. Maksymalna moc żarówek wynosi 60W na gniazdo.
Przygotowanie do montażu
Przed rozpoczęciem upewnij się, że posiadasz wszystkie elementy zestawu. Sprawdź, czy żadna część nie jest uszkodzona. Do montażu będą potrzebne podstawowe narzędzia, takie jak śrubokręt i szczypce (nie dołączone do zestawu).
Instalacja krok po kroku
- Wyłączenie zasilania: Wyłącz prąd w głównym wyłączniku lub skrzynce bezpieczników.
- Montaż wspornika: Zamontuj wspornik montażowy do puszki elektrycznej. Upewnij się, że śruby montażowe są ustawione prostopadle do horyzontu, aby lampa była wypoziomowana.
- Podłączenie przewodów: Podłącz przewód uziemiający (zielony lub miedziany) z lampy do śruby uziemiającej na wsporniku. Następnie połącz czarny przewód lampy z czarnym przewodem zasilającym oraz biały przewód lampy z białym przewodem zasilającym za pomocą złączy.
- Mocowanie lampy: Zamocuj lampę na wsporniku, używając nakrętek sześciokątnych.
- Instalacja żarówek: Wkręć żarówki o podstawie typu medium (E26) o mocy maksymalnej 60W.
- Uruchomienie: Włącz zasilanie w skrzynce bezpieczników.
Konserwacja i czyszczenie
Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy wyłączyć zasilanie. Lampę należy czyścić okresowo za pomocą miękkiej szmatki i łagodnego, nieściernego środka do czyszczenia szkła. Nie używaj rozpuszczalników ani środków ściernych. Nie rozpylaj płynów bezpośrednio na żarówki lub przewody.
Gwarancja
Producent udziela 3-letniej gwarancji na wady materiałowe i wykonawcze od daty zakupu. W przypadku stwierdzenia wady należy dostarczyć produkt w oryginalnym opakowaniu wraz z dowodem zakupu do miejsca zakupu.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone, czy żarówki są sprawne i czy połączenia przewodów są poprawne.
Lampa jest luźna lub krzywo wisi
Dostosuj nakrętki sześciokątne na śrubach montażowych, aby zapewnić stabilne przyleganie do ściany.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku
- Sprawdź zawartość opakowania zgodnie z listą części
- Upewnij się, że puszka elektryczna jest stabilna
- Przygotuj niezbędne narzędzia
- Upewnij się, że używasz żarówek o mocy nieprzekraczającej 60W
Parametry w praktyce
- Typ podstawy
- Medium-base (standardowy gwint E26)
Ilustracje i schematy

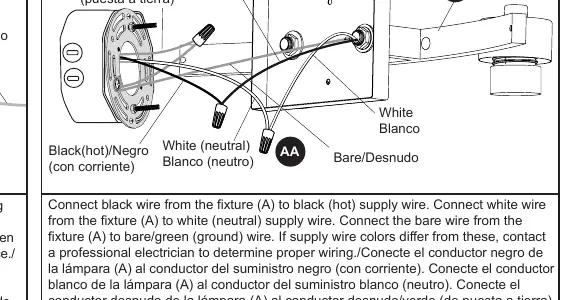

- Schemat 5: Ilustruje poprawne połączenie przewodów (czarny-czarny, biały-biały, zielony-uziemienie).
- Schemat 3: Pokazuje orientację śrub montażowych dla poprawnego wypoziomowania lampy.
Zgodność modelu
- Wymaga puszki elektrycznej wspieranej przez konstrukcję budynku.
- Nie montować bezpośrednio do płyt gipsowo-kartonowych.
