Szybki przewodnik po instalacji i obsłudze lampy sufitowej LED Allen + Roth 13-IN (model LSK3001LX-04). Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania lampy sufitowej LED Allen + Roth 13-IN (model LSK3001LX-04). Produkt jest przeznaczony do użytku wewnątrz pomieszczeń i jest kompatybilny z obwodami ściemnianymi. Lampa posiada zintegrowane źródło światła LED o mocy 20 W, którego nie można wymieniać. Minimalna temperatura pracy urządzenia wynosi -17.8°C (0°F).
Instrukcja montażu
- Przygotowanie: Przed rozpoczęciem upewnij się, że posiadasz wszystkie części wymienione w instrukcji. Wyłącz zasilanie elektryczne w miejscu montażu i zdemontuj starą oprawę oświetleniową.
- Montaż śrub: Wkręć śruby montażowe (AA) do puszki elektrycznej w suficie.
- Podłączenie przewodów: Połącz przewody zasilające z przewodami lampy za pomocą złączek (nie dołączone do zestawu): czarny z czarnym, biały z białym, a przewód uziemiający z uziemieniem. Zabezpiecz połączenia taśmą izolacyjną.
- Mocowanie płyty: Umieść płytę sufitową (A) na puszce elektrycznej, tak aby łby śrub (AA) przeszły przez szerokie otwory w płycie. Przekręć płytę, aby śruby przesunęły się do wąskich części otworów, a następnie dokręć je, aby zabezpieczyć płytę.
- Montaż klosza: Nałóż klosz (B) na płytę sufitową (A) i przekręć go, aż zostanie solidnie zamocowany.
- Zakończenie: Po zakończeniu montażu włącz zasilanie.
Konserwacja i czyszczenie
Do czyszczenia lampy używaj miękkiej, wilgotnej szmatki lub środka do mycia szyb. Nie stosuj środków ściernych, które mogą uszkodzić powierzchnię. Pamiętaj, że źródło światła LED jest zintegrowane i nie podlega wymianie.
Rozwiązywanie problemów
Jeśli diody LED nie świecą, sprawdź następujące elementy:
- Połączenie przewodów: Upewnij się, że wszystkie przewody są poprawnie i trwale połączone.
- Przełącznik: Przetestuj działanie przełącznika ściennego lub wymień go, jeśli jest uszkodzony.
Praktyczna pomoc
Typowe problemy
Diody LED nie świecą
Sprawdź poprawność połączenia przewodów elektrycznych lub przetestuj/wymień przełącznik ścienny.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac
- Upewnij się, że masz wszystkie części z zestawu
- Użyj rękawic ochronnych (niektóre elementy metalowe mogą mieć ostre krawędzie)
- Przygotuj niezbędne narzędzia (śrubokręt, szczypce, drabina)
- Upewnij się, że temperatura otoczenia nie jest niższa niż -17.8°C
Parametry w praktyce
- Kompatybilność
- Urządzenie współpracuje z obwodami ściemnianymi
- Temperatura pracy
- Minimalna temperatura startowa wynosi -17.8°C (0°F)
Ilustracje i schematy
- Krok 3: Schemat poprawnego łączenia przewodów (czarny-czarny, biały-biały, uziemienie-uziemienie)

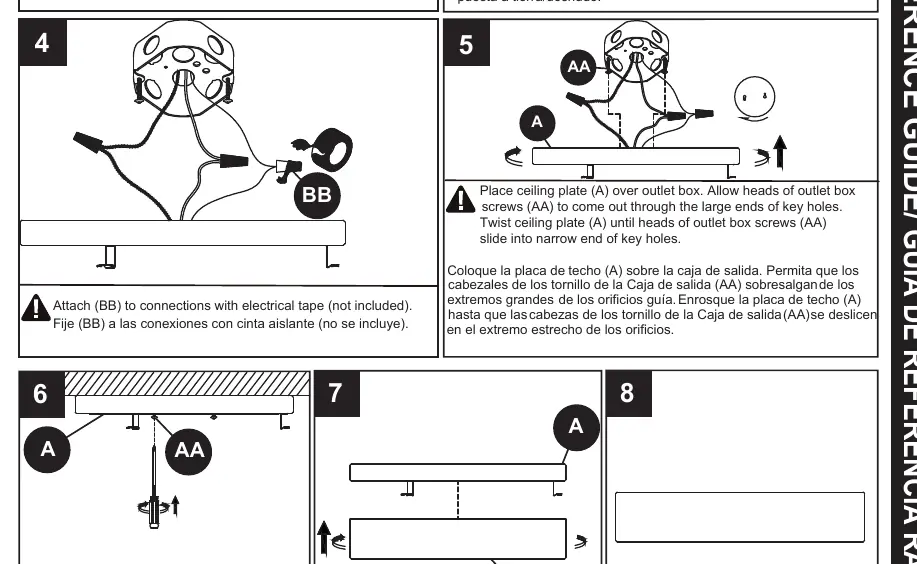

- Krok 4-6: Sposób montażu płyty sufitowej na śrubach puszki elektrycznej

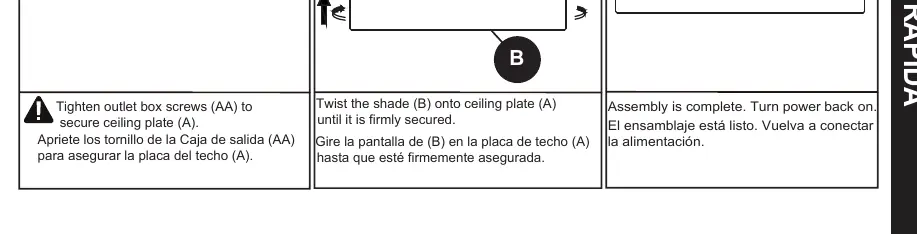

- Krok 7: Sposób montażu klosza poprzez przekręcenie go na płycie sufitowej
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz pomieszczeń
- Nie próbuj wymieniać zintegrowanych diod LED
