Instrukcja obsługi plafonu LED Allen + Roth 19 cali z funkcją światła nocnego
Instrukcja obsługi i montażu plafonu LED Allen + Roth 19 cali. Dowiedz się, jak zainstalować lampę, podłączyć przewody, wybrać temperaturę barwową oraz korzystać z trybu światła nocnego.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Plafon LED Allen + Roth 19 cali posiada funkcję światła nocnego oraz regulację temperatury barwowej. Instalacja wymaga podłączenia przewodów zasilających (L, N, GND) zgodnie z instrukcją. str. 1, 2
Najważniejsze czynności
- Włączanie trybu światła nocnego str. 2
- Zmiana temperatury barwowej str. 2
Problemy i rozwiązania
Lampa nie świeci
Sprawdź wyłącznik automatyczny, połączenia przewodów lub wymień wyłącznik ścienny.
str. 1Konserwacja i reset
- Czyszczenie str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ściemnianie | Do 10% | Kompatybilne z wybranymi ściemniaczami (Lutron, Legrand, Eaton). | str. 2 |
Gdzie szukać w PDF
- Informacje ogólne, bezpieczeństwo, rozwiązywanie problemów str. 1
- Instrukcja montażu i ustawienia str. 2
Spis treści
Najważniejsze informacje
Plafon LED Allen + Roth 19 cali to nowoczesne oświetlenie sufitowe z funkcją światła nocnego oraz regulacją temperatury barwowej. Przed przystąpieniem do montażu upewnij się, że zasilanie elektryczne jest wyłączone. Urządzenie jest kompatybilne z wieloma ściemniaczami, co pozwala na regulację natężenia światła do 10%.
Instalacja i podłączenie
Przed rozpoczęciem montażu sprawdź zawartość opakowania zgodnie z listą części. Do instalacji wymagane są podstawowe narzędzia (brak w zestawie). Podłączenie przewodów należy wykonać w następujący sposób:
- Czarny przewód lampy do czarnego przewodu zasilającego (faza).
- Biały przewód lampy do białego przewodu zasilającego (neutralny).
- Zielony przewód (GND) do przewodu miedzianego lub uziemienia.
Ustawienia światła
Lampa oferuje dwie główne funkcje sterowania:
- Zmiana temperatury barwowej: Wybierz żądaną temperaturę barwową za pomocą przełącznika znajdującego się na obudowie lampy.
- Tryb światła nocnego: Aby włączyć tryb światła nocnego, włącz główne światło, wyłącz je, a następnie szybko włącz ponownie.
Kompatybilne ściemniacze
Urządzenie współpracuje z wieloma popularnymi ściemniaczami, w tym: LUTRON DVCL-153P-WH, LUTRON MACL-153MLH-WH, LEGRAND RHCL453PTCCCV6, LEGRAND RHCL703PTCCCV4, LUTRON DV-600P-WH, LUTRON MSCL-0P153MH, LUTRON MSCL-VP153MH oraz EATON SAL06P3.
Czyszczenie i konserwacja
Przed czyszczeniem upewnij się, że zasilanie jest wyłączone. Do czyszczenia używaj łagodnego środka do mycia szyb oraz miękkiej szmatki. Nanieś środek na szmatkę, nie rozpylaj go bezpośrednio na lampę.
Rozwiązywanie problemów
Jeśli lampa nie świeci, sprawdź:
- Czy zasilanie jest włączone (sprawdź bezpieczniki lub wyłącznik automatyczny).
- Czy połączenia przewodów są poprawne.
- Czy wyłącznik ścienny nie jest uszkodzony.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź wyłącznik automatyczny, połączenia przewodów lub wymień wyłącznik ścienny.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
- Sprawdź, czy wszystkie części są obecne zgodnie z listą.
- Przygotuj niezbędne narzędzia.
- Upewnij się, że posiadasz kompatybilny ściemniacz, jeśli planujesz regulację jasności.
Parametry w praktyce
- Tryb światła nocnego
- Dodatkowy tryb oświetlenia aktywowany sekwencją włącz/wyłącz/włącz.

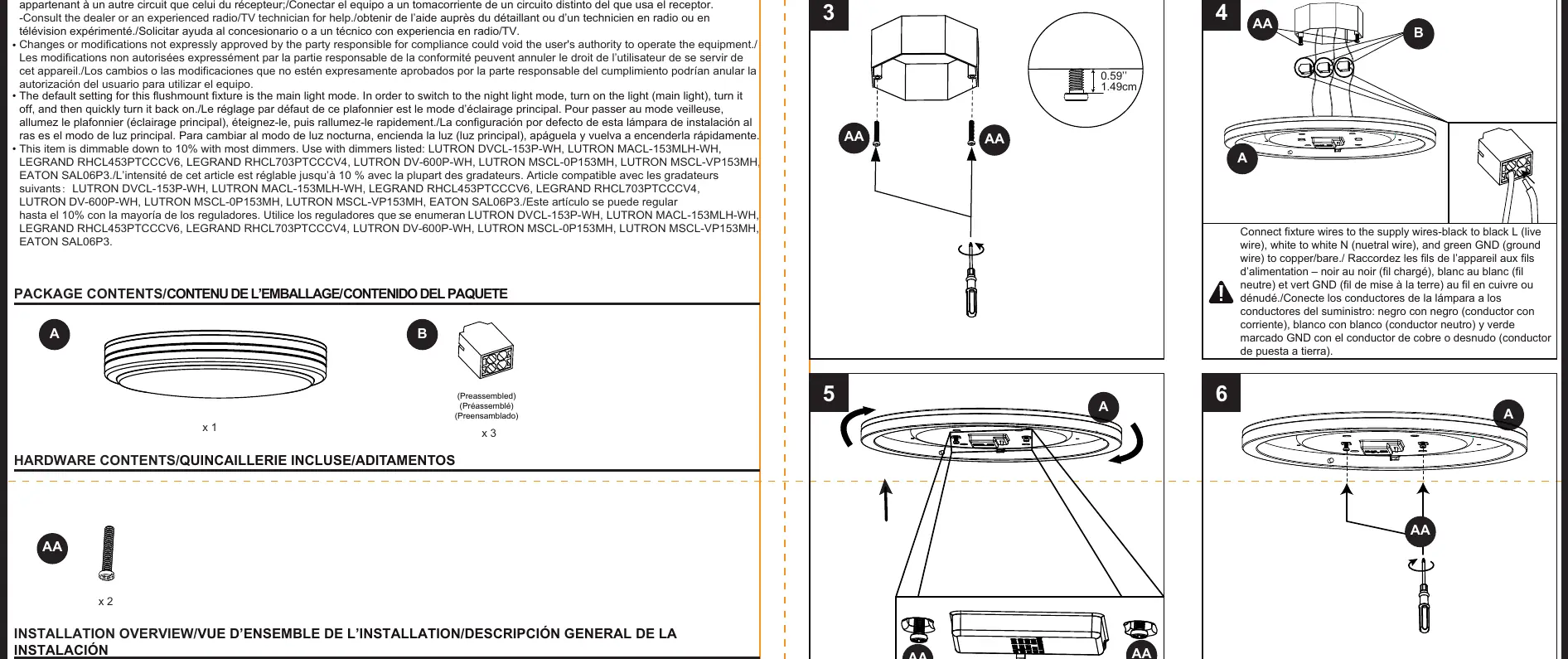

Ilustracje i schematy
- Schemat instalacji pokazuje poprawne podłączenie przewodów zasilających do przewodów lampy.
- Rysunek przedstawia przełącznik temperatury barwowej na obudowie lampy.
Zgodność modelu
- Wymaga kompatybilnego ściemniacza dla poprawnego działania funkcji ściemniania (lista modeli w instrukcji).
