Instrukcja obsługi bezprzewodowego nadajnika-odbiornika DMX512 American Lighting...
Szybki przewodnik po konfiguracji i instalacji bezprzewodowego nadajnika-odbiornika DMX512 American Lighting CTRL-WDMX-TRNRCV. Dowiedz się, jak ustawić przełączniki DIP, podłączyć urządzenia i zapewnić prawidłową transmisję sygnału.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bezprzewodowy nadajnik-odbiornik DMX512 służy do bezprzewodowej transmisji sygnału DMX między konsolą a urządzeniami oświetleniowymi. Urządzenie wymaga zasilania 5-24Vdc i konfiguracji przełączników DIP w celu ustawienia trybu pracy (nadajnik/odbiornik) oraz ID komunikacji. str. 1, 2
Najważniejsze czynności
- Ustawienie trybu pracy (nadajnik/odbiornik) str. 2
- Ustawienie ID komunikacji str. 2
Pierwsze uruchomienie
- Podłącz zasilanie 5-24Vdc zgodnie z polaryzacją. str. 2
- Skonfiguruj przełączniki DIP dla nadajnika i odbiornika. str. 2
Problemy i rozwiązania
Brak komunikacji
Sprawdź, czy nadajnik i odbiornik mają to samo ID (przełączniki 1-6).
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 5-24Vdc | Wymagane zasilanie | str. 1 |
| Zasięg | 350m | Maksymalny zasięg komunikacji | str. 1 |
Gdzie szukać w PDF
- Dane techniczne i opis str. 1
- Konfiguracja przełączników DIP str. 2
- Schematy połączeń str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bezprzewodowy nadajnik-odbiornik DMX512 służy do bezprzewodowej transmisji sygnału DMX512 między konsolą a urządzeniami oświetleniowymi lub między samymi urządzeniami. Urządzenie automatycznie wybiera wolny kanał w paśmie 2.4GHz, zapewniając niezawodną transmisję. Zasięg komunikacji wynosi do 350 metrów w otwartej przestrzeni.
Dane techniczne
- Napięcie wejściowe: 5-24Vdc
- Częstotliwość pracy: 2.4GHz
- Zasięg komunikacji: 350m
- Temperatura pracy: -30°C do 55°C
- Wymiary: 175mm x 44mm x 30mm
- Waga: 125g
Konfiguracja przełączników DIP
Urządzenie posiada przełączniki DIP służące do wyboru trybu pracy oraz ustawień transmisji:
- Tryb pracy (przełączniki 9 i 10): Ustawienie 9 i 10 w pozycji OFF oznacza tryb nadajnika (Emitter). Ustawienie 10 w pozycji ON, a 9 w OFF oznacza tryb odbiornika (Receiver). Ustawienie 9 w ON, a 10 w OFF uruchamia tryb testowy.
- Moc transmisji (przełączniki 7 i 8): Pozwala na regulację mocy sygnału (High, Middle, Low).
- ID urządzenia (przełączniki 1-6): Umożliwia ustawienie 64 różnych kombinacji ID. Nadajnik i odbiornik muszą mieć ustawione to samo ID, aby komunikacja była możliwa.
Schematy połączeń

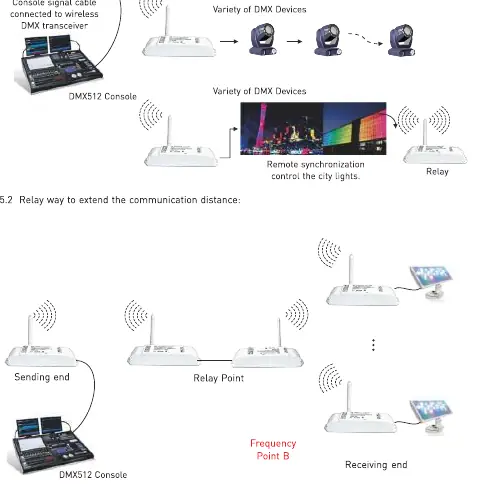

Urządzenie wspiera połączenia punkt-punkt oraz punkt-wielopunkt. W przypadku konieczności zwiększenia zasięgu, można zastosować dodatkowe jednostki jako przekaźniki (Relay Point), które przekazują sygnał dalej.
Bezpieczeństwo i instalacja
- Urządzenie nie jest wodoodporne. W przypadku montażu na zewnątrz należy umieścić je w wodoszczelnej obudowie.
- Należy zapewnić dobrą wentylację, aby uniknąć przegrzania.
- Przed podłączeniem zasilania należy sprawdzić, czy napięcie wyjściowe zasilacza LED jest zgodne z napięciem roboczym urządzenia (5-24Vdc).
- Upewnij się, że wszystkie połączenia przewodów i polaryzacja są poprawne przed włączeniem zasilania.
- W przypadku awarii nie należy naprawiać urządzenia samodzielnie; należy skontaktować się z dostawcą.
Praktyczna pomoc
Typowe problemy
Brak komunikacji między nadajnikiem a odbiornikiem
Upewnij się, że oba urządzenia mają ustawione to samo ID za pomocą przełączników DIP 1-6.
Zasięg transmisji jest niewystarczający
Zastosuj dodatkowe urządzenie jako punkt przekaźnikowy (Relay Point) w celu wydłużenia zasięgu.
Urządzenie nie działa po podłączeniu
Sprawdź, czy napięcie zasilania mieści się w zakresie 5-24Vdc oraz czy polaryzacja przewodów jest prawidłowa.
Przed użyciem
- Sprawdź napięcie zasilania (5-24Vdc).
- Ustaw przełączniki DIP zgodnie z wymaganym trybem (nadajnik/odbiornik).
- Upewnij się, że nadajnik i odbiornik mają to samo ID.
- Sprawdź poprawność polaryzacji przewodów.
- Zapewnij odpowiednią wentylację w miejscu montażu.
Ilustracje i schematy
- Schemat konfiguracji pokazuje podłączenie zasilania oraz sygnału DMX.
- Schemat połączeń ilustruje możliwość pracy w trybie punkt-punkt oraz z wykorzystaniem przekaźników.
Zgodność modelu
- Urządzenie jest kompatybilne z protokołem DMX512.
- Wymaga zasilacza o napięciu 5-24Vdc.
