Instrukcja obsługi przepływowego podgrzewacza wody do kampera Amzchef 10RVAMB
Szybki przewodnik po instalacji, obsłudze i konserwacji przepływowego podgrzewacza wody do kampera Amzchef 10RVAMB. Dowiedz się, jak prawidłowo podłączyć gaz, wodę i zasilanie 12V oraz jak rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Amzchef 10RVAMB to przepływowy podgrzewacz wody zaprojektowany wyłącznie do użytku w pojazdach rekreacyjnych (RV). Urządzenie wymaga zasilania 12V DC oraz zasilania gazem propan (LP Gas). Przed przystąpieniem do instalacji upewnij się, że posiadasz odpowiednie narzędzia i przestrzegasz zasad bezpieczeństwa dotyczących instalacji gazowych i elektrycznych w pojazdach.
Opis urządzenia
Zestaw zawiera jednostkę główną, zespół drzwi, sterownik ścienny z podstawką oraz elementy montażowe. Urządzenie posiada wbudowany wyświetlacz LCD na sterowniku, który informuje o temperaturze wody, zużyciu gazu/wody oraz ewentualnych błędach.
Instalacja
Montaż musi być wykonany przez wykwalifikowanego instalatora. Kluczowe kroki obejmują:
- Przygotowanie otworu: Wymagany otwór o wymiarach 12.75" x 12.75" (324 mm x 324 mm). Głębokość C musi wynosić minimum 19" (483 mm).
- Uszczelnienie: Należy zastosować taśmę butylową wokół kołnierza, aby zapewnić szczelność między urządzeniem a ścianą kampera. Nie używać silikonu.
- Podłączenie wody i gazu: Użyj klucza do dokręcenia złączy kompresyjnych. Nie stosuj taśmy uszczelniającej na złączach kompresyjnych.
- Podłączenie elektryczne: Urządzenie wymaga zasilania 12V DC. Czarny przewód to plus (+), biały to minus (-). Sterownik ścienny łączy się za pomocą dwóch niebieskich przewodów (polaryzacja nie ma znaczenia).
Obsługa
Po instalacji wykonaj test szczelności. Włącz urządzenie przełącznikiem na obudowie, a następnie użyj sterownika ściennego. Domyślna temperatura to 108°F (42°C). Możesz przełączać jednostki między Celsiuszem a Fahrenheitem oraz aktywować tryb wysokogórski (przytrzymując przyciski przez 3 sekundy).
Konserwacja i zimowanie
Regularnie sprawdzaj szczelność instalacji gazowej i wodnej. W przypadku nieużywania kampera w okresie zimowym, konieczne jest spuszczenie wody z układu:
- Zamknij zawory dopływu wody.
- Otwórz zawór bezpieczeństwa, aby spuścić wodę.
- Odkręć filtr wlotowy wody i wyczyść go.
- Upewnij się, że woda została całkowicie usunięta z układu.
Rozwiązywanie problemów
W przypadku wystąpienia błędów, wyświetlacz pokaże kod (np. E0-E8, EC). Większość problemów wynika z braku zasilania, pustej butli z gazem lub zapowietrzenia układu wodnego. W przypadku błędów czujników lub elektroniki, może być konieczna wymiana części przez serwis.
Informacje o producencie
AMZCHEF ELECTRIC CO., LIMITED
Praktyczna pomoc
Typowe problemy
Brak ciepłej wody
Sprawdź, czy dopływ gazu jest otwarty, czy butla nie jest pusta, czy urządzenie jest włączone oraz czy dopływ wody jest otwarty.
Woda nie jest wystarczająco gorąca
Zmniejsz przepływ wody w kranie lub sprawdź, czy zimna woda nie miesza się z gorącą przez nieszczelne zawory.
Wyciek przy zaworze bezpieczeństwa
Ciśnienie wody w układzie jest zbyt wysokie (powyżej 65 PSI). Zainstaluj reduktor ciśnienia.
Błąd E1 (Flame sense fault)
Upewnij się, że zawory gazu są otwarte i spróbuj zrestartować urządzenie 4-5 razy.
Przed użyciem
- Sprawdź szczelność instalacji gazowej (użyj detektora wycieków, nie ognia).
- Upewnij się, że otwory wentylacyjne są drożne i wolne od zanieczyszczeń.
- Sprawdź, czy zasilanie 12V jest prawidłowo podłączone (czarny +, biały -).
- Upewnij się, że woda płynie płynnie, bez powietrza w układzie.
- Sprawdź, czy wszystkie zawory wody są w pełni otwarte.
Parametry w praktyce
- Zakres temperatur
- 35-51°C (95-124°F).
- Wymagany przepływ
- Minimum 0.32 GPM (ok. 1.2 L/min) dla poprawnego działania.
Ilustracje i schematy

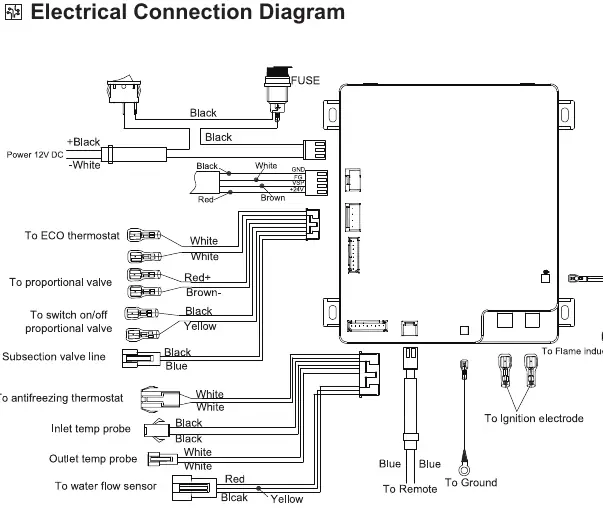

- Schemat elektryczny pokazuje podłączenie zasilania 12V, sterownika ściennego oraz czujników temperatury i przepływu.
- Rysunki instalacyjne pokazują sposób uszczelnienia kołnierza taśmą butylową oraz montaż w otworze ściennym.
Zgodność modelu
- Tylko do użytku w pojazdach rekreacyjnych (RV).
- Wymaga zasilania 12V DC i propanu (LP Gas).
- Nie używać w zamkniętych pomieszczeniach mieszkalnych (domach).
