Instrukcja obsługi wagi analitycznej AND BA Series

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wag analitycznych serii AND BA (modele BA-6E, BA-6DE, BA-225, BA-225D, BA-125D). Dokument zawiera kluczowe informacje dotyczące bezpiecznego montażu, instalacji, codziennej obsługi oraz procedur kalibracji. Waga jest precyzyjnym instrumentem, dlatego wymaga starannego obchodzenia się z elementami szalki i osłony przeciwwietrznej.

Montaż i instalacja

Przed rozpoczęciem pracy należy zmontować wagę zgodnie z poniższymi krokami:

1. Przygotowanie: Rozpakuj ostrożnie wszystkie elementy. Zachowaj materiały opakowaniowe do ewentualnego transportu.
2. Jednostka frangivento: Umieść jednostkę frangivento na jednostce ważącej i zabezpiecz ją za pomocą uchwytów blokujących.

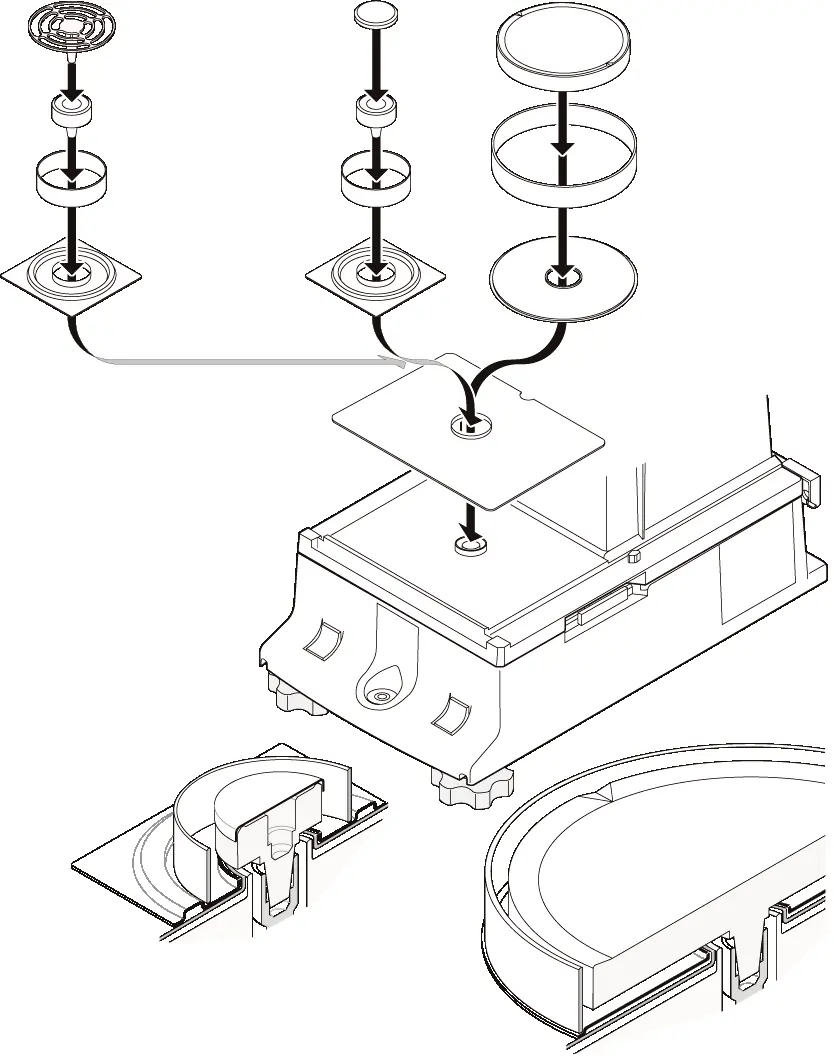

3. Szalka: Zmontuj elementy szalki zgodnie z rysunkiem przekrojowym dla danego modelu (BA-6E/BA-6DE lub BA-225/BA-225D/BA-125D).
4. Osłona: Zamontuj panele boczne, górną szybę oraz drzwi przednie, zabezpieczając je zatrzaskami.

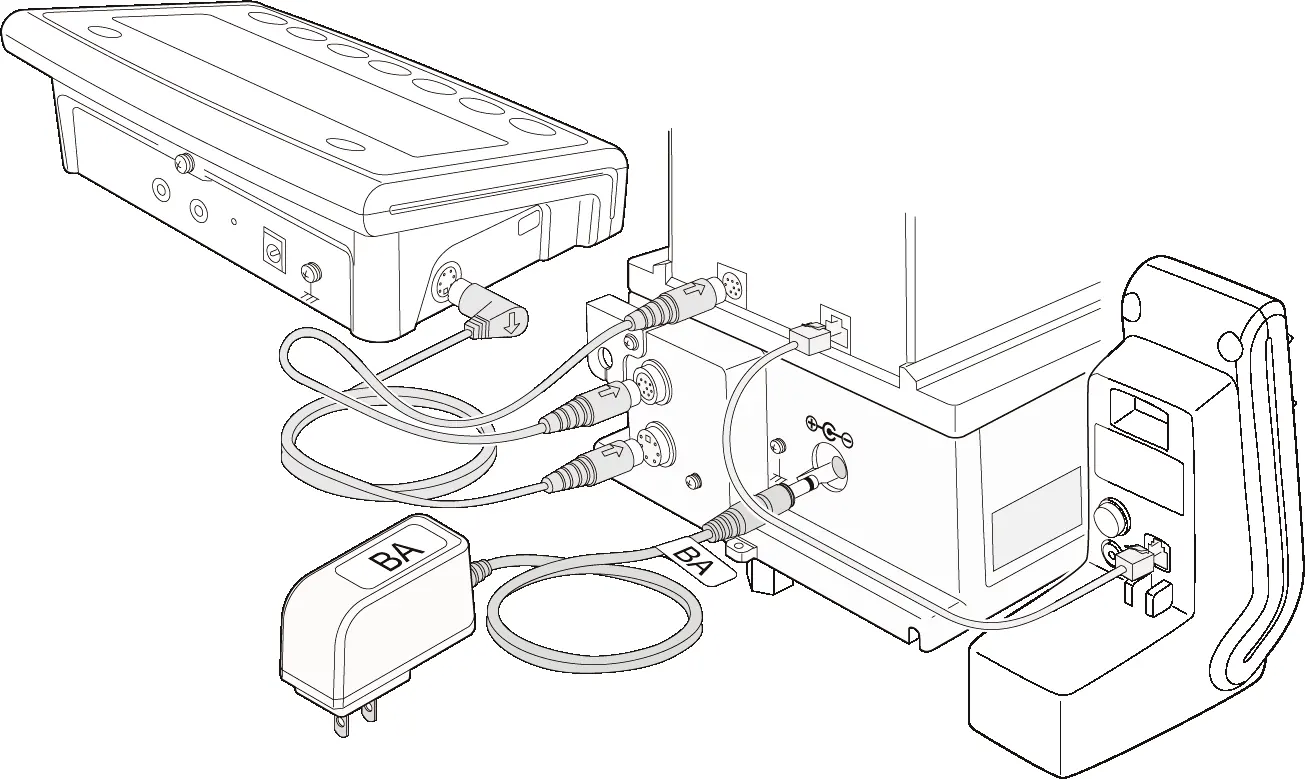

5. Podłączenie: Podłącz kable (A, B, C) zgodnie z oznaczeniami. Upewnij się, że zasilacz jest odłączony przed podłączeniem kabli.

Instalacja i poziomowanie

Aby zapewnić dokładność pomiarów, waga musi być zainstalowana w odpowiednim środowisku:

• Miejsce: Stabilny stół (najlepiej antywibracyjny), z dala od przeciągów, bezpośredniego światła słonecznego, źródeł ciepła i pól magnetycznych.
• Poziomowanie: Użyj stopek poziomujących, aby wycentrować pęcherzyk powietrza w poziomicy. Jeśli pęcherzyk jest przesunięty, obracaj odpowiednimi stopkami zgodnie z instrukcją (np. jeśli pęcherzyk jest po lewej, obracaj przednią prawą stopkę w prawo).
• Rozgrzewanie: Przed użyciem waga musi być podłączona do zasilania przez co najmniej 1 godzinę (4 godziny dla modeli BA-6E/BA-6DE).

Obsługa i funkcje

Waga wyposażona jest w czujniki IR oraz automatyczne drzwi:

• Czujniki IR: Pozwalają na bezdotykową obsługę. Domyślnie przypisane do otwierania/zamykania drzwi frangivento.
• Automatyczne drzwi: Można je otwierać/zamykać, przesuwając rękę nad czujnikiem IR.
• Klawisze: Podstawowe operacje obejmują włączanie (ON/OFF), tarowanie (TARE), zerowanie (RE-ZERO) oraz kalibrację (CAL).

Kalibracja (Regulacja czułości)

Waga posiada funkcję automatycznej kalibracji wewnętrznej, która uruchamia się w zależności od zmian temperatury lub czasu. Można również wykonać kalibrację ręczną:

• Naciśnij klawisz CAL.
• Waga wyświetli komunikat o kalibracji.
• Nie dotykaj wagi podczas procesu.
• Po zakończeniu waga automatycznie powróci do trybu ważenia.

Jonizator (AX-ION-25)

Modele BA-6E/BA-6DE są standardowo wyposażone w jonizator. Służy on do usuwania ładunków elektrostatycznych z próbek (proszki, filtry), co eliminuje błędy pomiarowe. Aby użyć jonizatora, umieść próbkę w zasięgu działania i aktywuj go za pomocą czujnika IR.
