Instrukcja obsługi wyzwalacza radiowego Aputure Trigmaster Plus 2.4G
Kompletny przewodnik użytkownika dla wyzwalacza Aputure Trigmaster Plus 2.4G. Dowiedz się, jak skonfigurować kanały, tryby TX/RX, wyzwalanie migawki i lampy błyskowej oraz rozwiązywać problemy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aputure Trigmaster Plus 2.4G to bezprzewodowy system wyzwalania lamp błyskowych i migawek aparatów. Urządzenie łączy funkcje nadajnika i odbiornika w jednej obudowie, oferując 6 kanałów, zasięg 120m i czas synchronizacji 1/250s. str. 2, 8
Najważniejsze czynności
- Ustawianie kanałów str. 4, 9
- Wybór trybu pracy (TX/RX lub RX) str. 4, 9
Pierwsze uruchomienie
- Instalacja baterii str. 4, 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak wyzwalania
Sprawdź baterie, ustawienia kanałów i przełącznik funkcji (TX/RX/RX).
str. 9, 12Konserwacja i reset
- Wymiana baterii str. 4, 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 120 m | Maksymalny zasięg w otwartej przestrzeni | str. 10, 12 |
| Czas synchronizacji | 1/250 s | Maksymalny czas synchronizacji błysku | str. 10, 12 |
Gdzie szukać w PDF
- Opis części str. 3, 9
- Instrukcja obsługi str. 5, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

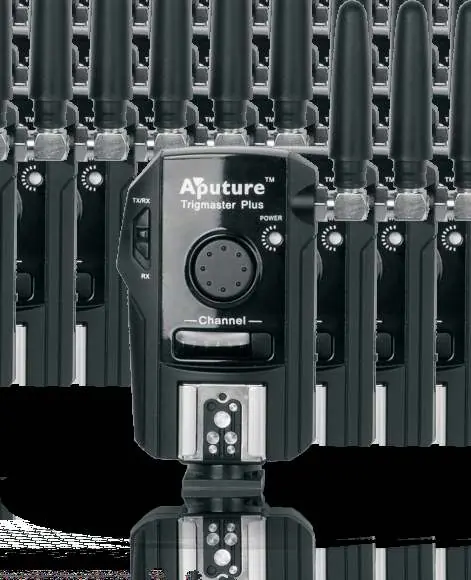

Aputure Trigmaster Plus 2.4G to zaawansowany wyzwalacz radiowy, który łączy funkcje nadajnika i odbiornika w jednym urządzeniu. Dzięki technologii Auto-Sensing urządzenie automatycznie rozpoznaje tryb pracy. Zapewnia zasięg do 120 metrów, obsługuje 6 kanałów i oferuje czas synchronizacji błysku 1/250 sekundy.
Opis urządzenia
Urządzenie posiada antenę, wskaźniki LED (statusu i kanału), przycisk wyzwalania, przełącznik kanałów, przełącznik funkcji (TX/RX), gniazdo PC, gniazdo synchronizacji lampy studyjnej oraz gniazdo zdalnego wyzwalania migawki. Zasilane jest dwiema bateriami AAA 1.5V.
Instalacja baterii
Urządzenie wymaga dwóch baterii AAA 1.5V. Aby zainstalować baterie, otwórz klapkę zgodnie z kierunkiem strzałki, włóż baterie zgodnie z oznaczeniami polaryzacji (+/-) i zamknij klapkę.
Konfiguracja kanałów i trybów pracy
- Ustawienie kanałów: Wszystkie urządzenia (nadajnik i odbiorniki) muszą być ustawione na ten sam kanał przed użyciem, aby uniknąć zakłóceń.
- Przełącznik funkcji: Ustaw przełącznik w pozycji RX, gdy urządzenie działa jako odbiornik lampy błyskowej. Ustaw w pozycji TX/RX, gdy urządzenie działa jako wyzwalacz migawki, odbiornik zdalnego wyzwalania lub wyzwalacz lampy.
Obsługa wyzwalania
- Wyzwalanie migawki (przewodowe/bezprzewodowe): Umożliwia zdalne ustawianie ostrości (połowiczne wciśnięcie przycisku) i wyzwalanie migawki (pełne wciśnięcie).
- Wyzwalanie lampy błyskowej: Umożliwia zdalne wyzwalanie lampy błyskowej podłączonej do odbiornika.
- Tryb Interlink (Relay): Pozwala na jednoczesne wyzwalanie migawki aparatu i lampy błyskowej.
- Sterowanie wieloma aparatami: Możliwe jest sterowanie wieloma aparatami jednocześnie poprzez ustawienie odpowiednich trybów TX/RX na jednostkach.
Rozwiązywanie problemów
- Brak wyzwalania: Sprawdź, czy baterie są naładowane, czy nadajnik i odbiornik są na tym samym kanale oraz czy przełącznik funkcji jest w poprawnej pozycji.
- Brak ostrości: Upewnij się, że obiektyw jest w trybie AF (autofocus), a nie MF.
- Ograniczony zasięg: Sprawdź poziom naładowania baterii i upewnij się, że nie ma przeszkód między nadajnikiem a odbiornikiem.
Bezpieczeństwo
Nie demontuj urządzenia. Chroń przed wilgocią, deszczem i wysokimi temperaturami. Nie używaj w obecności gazów łatwopalnych. Przechowuj w miejscu niedostępnym dla dzieci. Używaj tylko zalecanych baterii i nie mieszaj starych z nowymi.
Informacje o producencie
Aputure Imaging Industries Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak wyzwalania lampy lub migawki
Sprawdź, czy baterie są zainstalowane i włączone. Upewnij się, że nadajnik i odbiornik są na tym samym kanale oraz w poprawnym trybie (TX/RX lub RX). Sprawdź połączenia kablowe.
Aparat wyzwala, ale nie ustawia ostrości
Upewnij się, że obiektyw jest ustawiony w trybie AF (autofocus), a nie MF.
Ograniczony zasięg działania
Sprawdź poziom naładowania baterii. Zmień położenie nadajnika lub usuń przeszkody między nadajnikiem a odbiornikiem.
Zakłócenia sygnału
Upewnij się, że ustawienia kanałów są inne niż u innych fotografów w pobliżu.
Przed użyciem
- Zainstaluj dwie baterie AAA 1.5V.
- Ustaw ten sam kanał na wszystkich jednostkach (nadajnik i odbiornik).
- Ustaw przełącznik funkcji (TX/RX lub RX) zgodnie z przeznaczeniem urządzenia.
- Sprawdź, czy kable są poprawnie podłączone do aparatu lub lampy.
- Upewnij się, że aparat jest w trybie AF, jeśli chcesz korzystać z autofokusa.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zasięg nadajnika
- Do 120 metrów w otwartej przestrzeni.
- Czas synchronizacji
- 1/250 sekundy.
- Liczba kanałów
- 6 niezależnych kanałów do wyboru.
Ilustracje i schematy

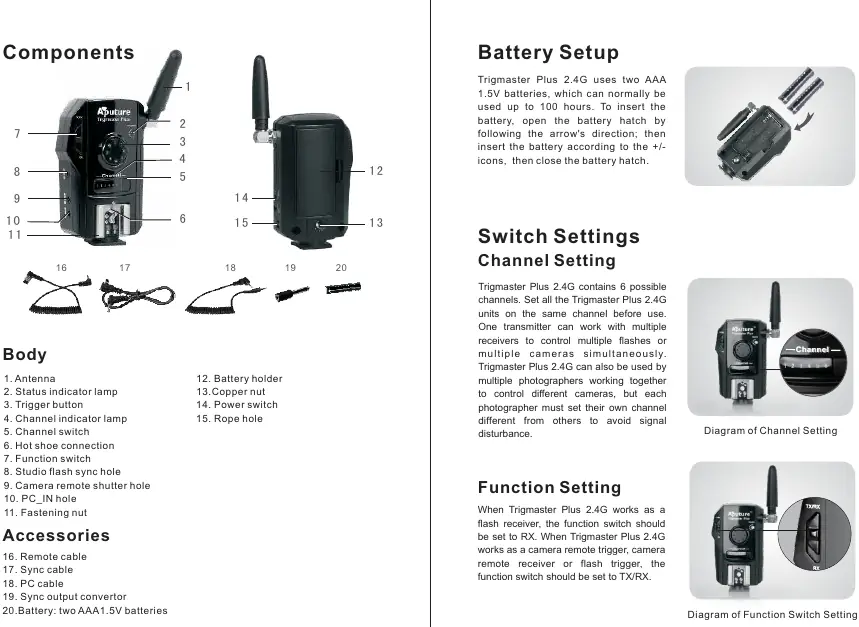

- Schemat budowy: pokazuje rozmieszczenie anteny, przycisków, przełączników i portów.
- Schemat ustawień kanałów: pokazuje przełącznik kanałów na obudowie.
- Schemat ustawień funkcji: pokazuje przełącznik TX/RX.
- Schematy połączeń: pokazują konfigurację dla wyzwalania migawki i lampy błyskowej.
Zgodność modelu
- Kompatybilny ze wszystkimi wyzwalaczami z rodziny Aputure Trigmaster.
- Może wybudzać większość markowych lamp błyskowych (Canon, Nikon, Sony, Olympus itp.).
