Instrukcja obsługi lampy studyjnej Aputure amaran 200d S

Kompletny przewodnik użytkownika dla lampy Aputure amaran 200d S. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, sterować jasnością oraz korzystać z aplikacji Sidus Link.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Aputure amaran 200d S to lampa studyjna LED o mocy 200W z mocowaniem Bowens. Jest sterowana ręcznie za pomocą pokrętła na obudowie lub zdalnie przez aplikację Sidus Link. str. 2, 8, 10

Najważniejsze czynności

  • Montaż reflektora str. 6
  • Resetowanie Bluetooth str. 9

Pierwsze uruchomienie

  • Zdejmij osłonę ochronną przed użyciem. str. 2, 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Reset Bluetooth nie powiódł się

Wyświetlacz pokaże komunikat 'Failed'. Spróbuj ponownie wykonać procedurę resetu.

str. 9

Konserwacja i reset

  • Reset Bluetooth str. 9

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc wyjściowa 200 W Moc lampy str. 11
Temperatura barwowa 5600 K Barwa światła str. 11

Gdzie szukać w PDF

  • Instalacja str. 5, 6, 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy lampy i rozmieszczenie elementów sterujących Strona 5 Montaż reflektora Strona 6 Podłączenie zasilania Strona 7

Najważniejsze informacje

Lampa amaran 200d S to oświetlenie typu COB o mocy 200W, oferujące światło dzienne o temperaturze 5600K. Przed rozpoczęciem użytkowania należy bezwzględnie zdjąć osłonę ochronną. Urządzenie wymaga zasilania z uziemionego gniazdka. Należy unikać kontaktu z wodą oraz nie zasłaniać otworów wentylacyjnych podczas pracy.

Elementy zestawu

  • Lampa amaran 200d S
  • Osłona ochronna
  • Reflektor (Hyper-Reflector)
  • Zasilacz
  • Kabel zasilający
  • Opaska kablowa

Instalacja i montaż

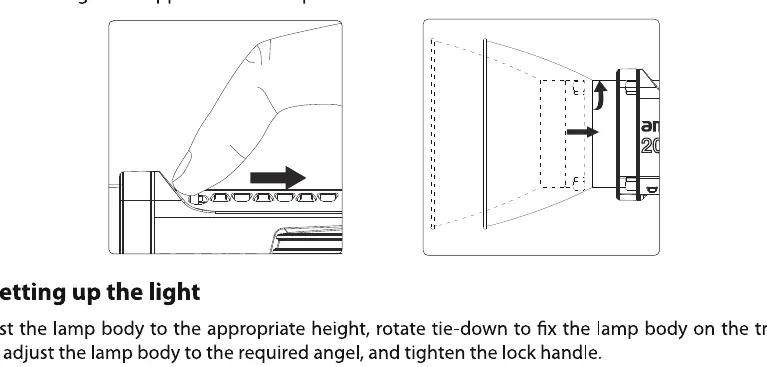

Montaż osłony i reflektora: Aby zdjąć osłonę, przesuń dźwignię blokady zgodnie ze strzałką i obróć osłonę. W ten sam sposób montuje się i demontuje reflektor.

Montaż reflektora
Montaż reflektora

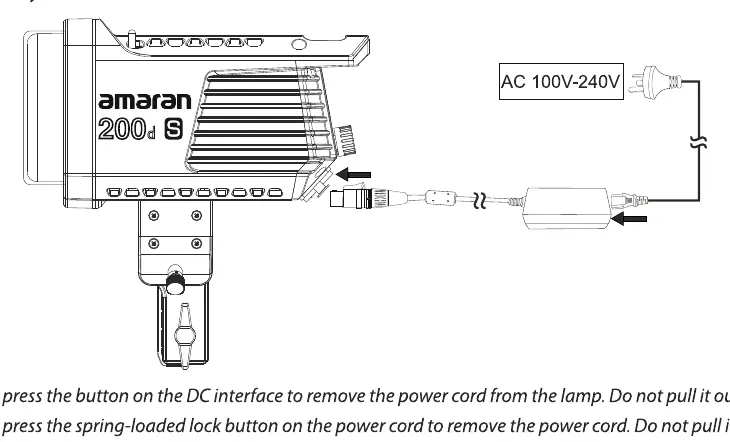

Podłączenie zasilania
Podłączenie zasilania

Montaż na statywie: Umieść lampę na statywie, ustaw odpowiedni kąt nachylenia i dokręć pokrętło blokujące (tie-down) oraz uchwyt blokujący (locking handle).

Montaż parasolki: Wsuń trzon parasolki w otwór montażowy i zabezpiecz go pokrętłem blokującym.

Obsługa i sterowanie

Włączanie: Użyj przycisku zasilania na tylnym panelu.

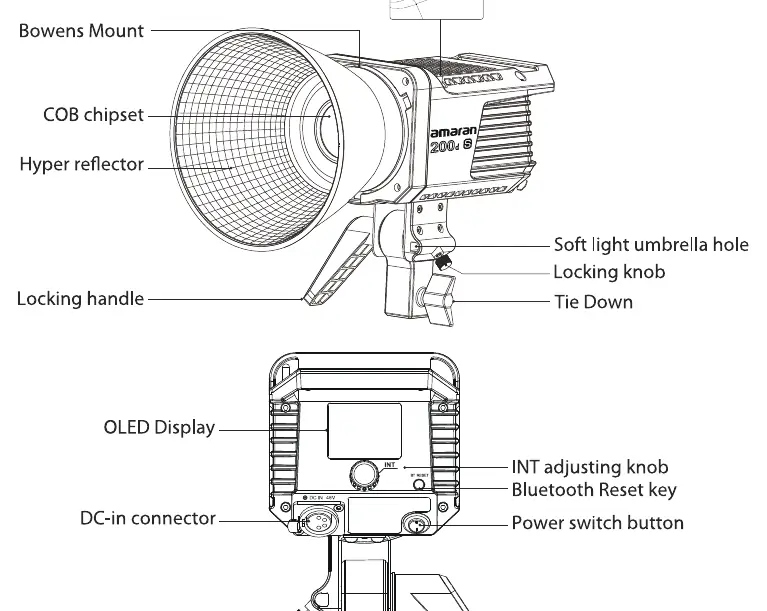

Schemat budowy lampy i rozmieszczenie elementów sterujących
Schemat budowy lampy i rozmieszczenie elementów sterujących

Regulacja jasności: Obracaj pokrętłem INT, aby zmieniać jasność w zakresie 0-100%. Krótkie kliknięcie pokrętła pozwala na szybkie przełączanie poziomów jasności (20%, 40%, 60%, 80%, 100%).

Reset Bluetooth: Aby zresetować połączenie, naciśnij i przytrzymaj przycisk Bluetooth Reset. Na wyświetlaczu pojawi się postęp resetowania.

Aplikacja umożliwia zdalne sterowanie lampą, aktualizację oprogramowania (OTA) oraz dostęp do 8 efektów świetlnych (FX), takich jak: Paparazzi, Fajerwerki, Wadliwa żarówka, Błyskawica, TV, Pulsowanie, Stroboskop, Eksplozja.

Dane techniczne

  • Moc wyjściowa: 200W
  • Temperatura barwowa: 5600K
  • CRI: 96
  • Zasilanie: DC 48V / 2.7A; AC 100V-240V
  • Metody sterowania: Ręczne, aplikacja Sidus Link
  • Zasięg Bluetooth: do 100 m
  • Waga: 1560 g

Informacje o producencie

Aputure Imaging Industries Co., Ltd.

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Lampa nie łączy się z aplikacją

Wykonaj reset Bluetooth, przytrzymując przycisk Bluetooth Reset na obudowie lampy.

Lampa się przegrzewa

Upewnij się, że otwory wentylacyjne nie są zasłonięte i zapewniona jest odpowiednia cyrkulacja powietrza.

Trudności z demontażem reflektora

Upewnij się, że dźwignia blokady jest wciśnięta w kierunku wskazanym strzałką przed obróceniem reflektora.

Przed użyciem

  • Zdejmij osłonę ochronną przed włączeniem lampy.
  • Upewnij się, że zasilacz jest podłączony do uziemionego gniazdka.
  • Sprawdź, czy kabel zasilający nie jest uszkodzony.
  • Upewnij się, że lampa jest stabilnie zamocowana na statywie.
Pokaż więcej Pokaż mniej

Ilustracje i schematy

  • Panel tylny zawiera wyświetlacz OLED, pokrętło INT do regulacji jasności, przycisk resetu Bluetooth oraz włącznik zasilania.
  • Mocowanie Bowens pozwala na szybką wymianę modyfikatorów światła.

Zgodność modelu

  • Lampa współpracuje z aplikacją Sidus Link.
  • Obsługuje modyfikatory z mocowaniem Bowens.
