Instrukcja obsługi elektrycznego przepływowego podgrzewacza wody Ariston 10.5KW
Szybki przewodnik po instalacji, obsłudze i konserwacji elektrycznego przepływowego podgrzewacza wody Ariston 10.5KW. Zawiera schematy połączeń, instrukcje montażu i rozwiązywanie problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanego instalatora lub technika serwisu. Urządzenie jest elektrycznym przepływowym podgrzewaczem wody przeznaczonym wyłącznie do instalacji wewnętrznych. Przed przystąpieniem do jakichkolwiek prac należy dokładnie zapoznać się z całą dokumentacją. Nieprzestrzeganie instrukcji może prowadzić do poważnych szkód materialnych, obrażeń ciała lub śmierci.
Opis urządzenia
Podgrzewacz składa się z jednostki grzewczej, czujnika przepływu, termostatu oraz panelu sterowania. Urządzenie wymaga stałego podłączenia elektrycznego do dedykowanego wyłącznika automatycznego.
Instalacja
Instalacja musi być zgodna z lokalnymi przepisami budowlanymi i elektrycznymi. Kluczowe kroki instalacji:
- Montaż ścienny: Urządzenie musi być zamontowane pionowo na solidnej powierzchni. Należy zapewnić odpowiednie odstępy serwisowe (24" z przodu, 6" z góry/boków, 12" z dołu).
- Hydraulika: Instalacja hydrauliczna musi zostać ukończona przed elektryczną. Wymagane jest użycie metalowych rur lub wzmocnionych węży wytrzymujących ciśnienie do 116 psi. Należy zainstalować dołączony zawór bezpieczeństwa (PRD) na wlocie zimnej wody.
- Podłączenie elektryczne: Urządzenie musi być podłączone do dedykowanego obwodu z odpowiednim przekrojem przewodów (AWG) zgodnie z tabelą specyfikacji. Wymagane jest uziemienie.
Obsługa
Przed włączeniem zasilania zbiornik musi być całkowicie napełniony wodą. Włączenie urządzenia "na sucho" spowoduje uszkodzenie elementu grzejnego, co nie jest objęte gwarancją. Temperaturę wody reguluje się za pomocą pokrętła na przednim panelu.
Konserwacja
Regularna konserwacja obejmuje:
- Odkamienianie: W przypadku osadzania się kamienia, element grzejny można czyścić chemicznie (ocet) lub mechanicznie (miękka szczotka).
- Czyszczenie filtra: W razie problemów z przepływem wody, należy wyczyścić filtr na wlocie.
- Resetowanie: W przypadku zadziałania wyłącznika termicznego (High Limit), należy zresetować go za pomocą przycisku znajdującego się wewnątrz urządzenia.
Rozwiązywanie problemów
W przypadku problemów z temperaturą wody lub przepływem, należy sprawdzić ustawienia temperatury, ciśnienie wody oraz zasilanie elektryczne. W razie wątpliwości należy skontaktować się z wykwalifikowanym serwisantem.
Informacje o producencie
Ariston
Praktyczna pomoc
Typowe problemy
Woda nie jest wystarczająco gorąca
Zmniejsz przepływ wody lub zwiększ ustawienie temperatury na urządzeniu.
Woda jest zbyt gorąca
Zwiększ przepływ wody lub zmniejsz ustawienie temperatury.
Urządzenie wyłącza się podczas pracy
Sprawdź zasilanie i wyłącznik automatyczny.
Brak przepływu wody
Sprawdź, czy główny zawór odcinający jest w pełni otwarty i czy nie ma zatorów w rurach.
Przed użyciem
- Upewnij się, że urządzenie jest uziemione.
- Sprawdź, czy instalacja hydrauliczna została ukończona przed elektryczną.
- Upewnij się, że zbiornik jest całkowicie napełniony wodą przed włączeniem zasilania.
- Sprawdź, czy ciśnienie wody mieści się w zakresie 7-115 psi.
- Upewnij się, że zainstalowano zawór bezpieczeństwa (PRD).
Ilustracje i schematy
- Rysunek 2: Instalacja zaworu bezpieczeństwa (PRD).
- Rysunek 10: Schemat połączeń elektrycznych.

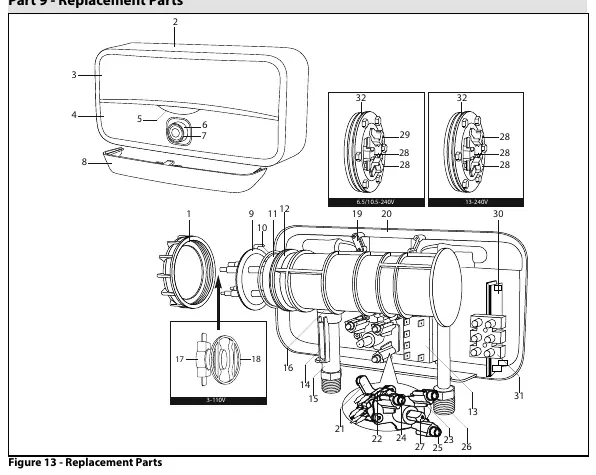

- Rysunek 13: Wykaz części zamiennych.
Zgodność modelu
- Tylko do instalacji wewnętrznych.
- Nie używać jako podgrzewacz basenowy.
- Wymaga dedykowanego wyłącznika automatycznego.
