Instrukcja montażu podgrzewacza wody Viessmann Vitocell 100-V/100-W
Szybki przewodnik montażowy dla podgrzewaczy wody Viessmann Vitocell 100-V oraz 100-W. Zawiera wytyczne dotyczące instalacji, podłączeń hydraulicznych, montażu izolacji oraz wymogi bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja przeznaczona jest wyłącznie dla autoryzowanych fachowców. Dokument zawiera szczegółowe wytyczne dotyczące montażu, podłączenia hydraulicznego oraz uruchomienia podgrzewaczy wody Vitocell 100-V (160-950 l) oraz Vitocell 100-W (160-300 l). Prace elektryczne muszą być wykonywane przez wykwalifikowany personel elektryczny.
Bezpieczeństwo
- Przed przystąpieniem do prac należy odłączyć urządzenie od zasilania i zabezpieczyć przed przypadkowym włączeniem.
- Należy stosować odzież ochronną.
- Chronić elementy elektroniczne przed wyładowaniami elektrostatycznymi poprzez dotknięcie uziemionych obiektów (np. rur grzewczych).
- Unikać kontaktu z gorącymi powierzchniami.
- Podczas montażu należy dbać o czystość i suchość podłoża, aby uniknąć poślizgnięcia.
- Wszelkie uszkodzone części muszą być wymieniane wyłącznie na oryginalne części zamienne Viessmann.

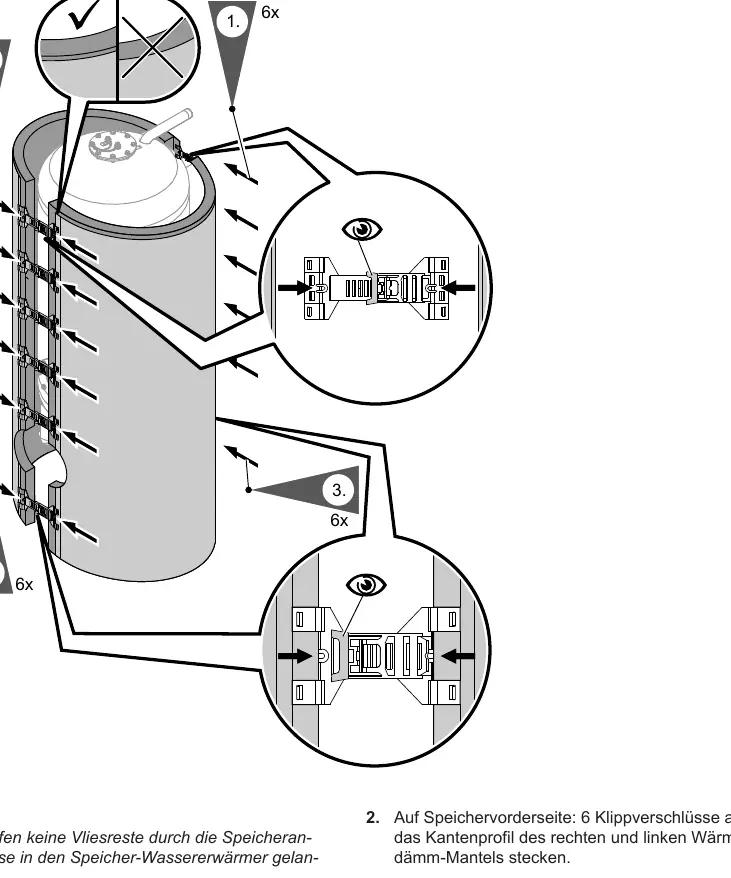

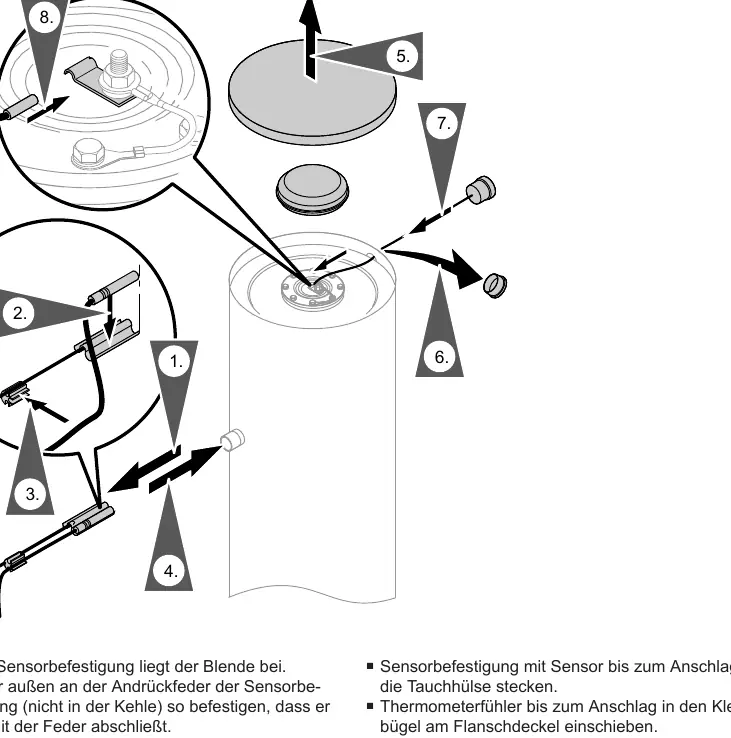

Montaż i instalacja
Urządzenie należy ustawić w pomieszczeniu zabezpieczonym przed mrozem i przeciągami. W przypadku modeli 750 i 950 l należy zapewnić min. 850 mm wolnej przestrzeni przed urządzeniem dla wymiany anody magnezowej. Urządzenie należy wypoziomować za pomocą nóżek regulacyjnych (maksymalne wykręcenie 35 mm).
Podłączenia
Instalacja musi być zgodna z krajowymi przepisami oraz normami (np. DIN 1988, EN 12828). Wszystkie połączenia rurowe powinny być rozłączne. Niewykorzystane przyłącza należy zamknąć korkami z brązu. W instalacjach z wieloma zasobnikami należy zawsze stosować przewód cyrkulacyjny.
Czyszczenie i konserwacja
Urządzenie jest przeznaczone do recyklingu. Komponenty i materiały eksploatacyjne nie mogą być wyrzucane do odpadów domowych. W celu utylizacji należy skorzystać z systemów zorganizowanych przez producenta lub lokalnych punktów zbiórki.
Dane techniczne
Podgrzewacze obsługują temperaturę wody do 95°C. Dopuszczalne ciśnienie robocze po stronie wody użytkowej wynosi 10 bar (1 MPa). Szczegółowe wymiary, wagi oraz parametry elektryczne dla poszczególnych pojemności (160-950 l) znajdują się w tabelach technicznych w pełnej dokumentacji.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Ryzyko uszkodzenia elektroniki przez wyładowania elektrostatyczne
Przed dotknięciem podzespołów należy dotknąć uziemionego obiektu, np. rury wodnej lub grzewczej.
Zagrożenie zamarznięciem wody w zasobniku
Zasobnik należy ustawić w pomieszczeniu chronionym przed mrozem. Jeśli urządzenie nie jest używane w okresie mrozów, należy je opróżnić.
Trudności z wymianą anody magnezowej (modele 750/950 l)
Należy zapewnić min. 850 mm wolnej przestrzeni przed zasobnikiem.
Przed użyciem
- Sprawdzić, czy pomieszczenie jest zabezpieczone przed mrozem.
- Upewnić się, że zapewniono odpowiedni odstęp od ścian dla obsługi regulatora.
- Wypoziomować urządzenie za pomocą nóżek (nie wykręcać powyżej 35 mm).
- Sprawdzić poprawność podłączenia przewodu masowego do anody ochronnej.
- Zainstalować zawór bezpieczeństwa w przewodzie zimnej wody (nie zamykać przewodu wydmuchowego).
Parametry w praktyce
- Dopuszczalne ciśnienie robocze (woda użytkowa)
- Maksymalne ciśnienie pracy wynosi 10 bar (1 MPa).
- Maksymalna temperatura wody
- Urządzenie jest przystosowane do pracy z temperaturą wody do 95°C.
- Stopień ochrony (elektro-grzałka)
- Urządzenie posiada klasę ochrony IP44.
Ilustracje i schematy
- Schematy przyłączy (Abb. 1, Abb. 2) wskazują lokalizację anody, wlotu zimnej wody, wylotu ciepłej wody oraz czujników.
- Schemat Abb. 17 przedstawia prawidłowe podłączenie hydrauliczne z zaworem bezpieczeństwa i filtrem wody.
- Schematy Abb. 18 i 19 pokazują poprawne prowadzenie przewodów cyrkulacyjnych w układach baterii zasobników.
Zgodność modelu
- Zasobniki przeznaczone wyłącznie do wody o jakości wody pitnej.
- Wymagana zgodność z normami DIN 1988, EN 12828 oraz DIN 4753.
- W przypadku stosowania grzałek elektrycznych, muszą one być odpowiednie dla zasobników emaliowanych.
