Instrukcja instalacji i serwisu kotła kondensacyjnego Viessmann Vitodens 100-W

Najważniejsze informacje z instrukcji

Niniejszy dokument jest przeznaczony wyłącznie dla autoryzowanych instalatorów. Zawiera wytyczne dotyczące bezpiecznego montażu, uruchomienia, konserwacji oraz serwisowania kotłów kondensacyjnych Vitodens 100-W (typy B1HA, B1KA). Przed przystąpieniem do prac należy bezwzględnie odizolować system od zasilania elektrycznego i zamknąć zawór gazu.

Opis urządzenia

Vitodens 100-W to wiszący gazowy kocioł kondensacyjny, dostępny w wersji jednofunkcyjnej (do współpracy z zasobnikiem c.w.u.) oraz dwufunkcyjnej (z wbudowanym płytowym wymiennikiem ciepła). Urządzenie jest fabrycznie przystosowane do zasilania gazem ziemnym; konwersja na LPG wymaga zestawu przezbrojeniowego.

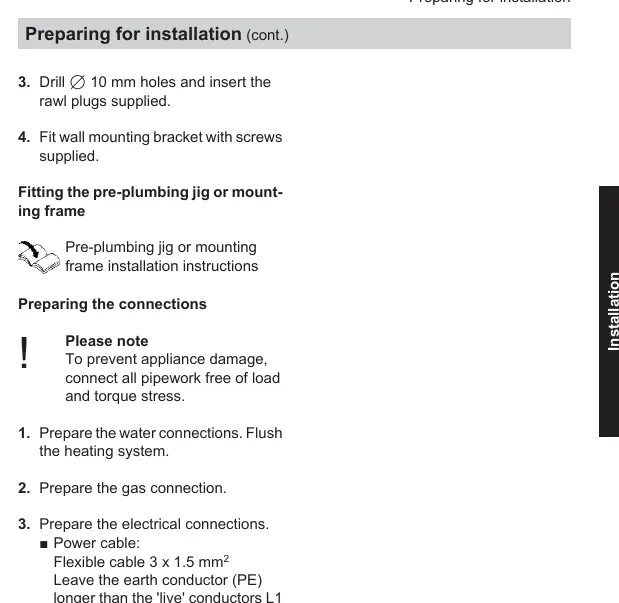

Montaż i instalacja

Montaż musi być zgodny z lokalnymi przepisami budowlanymi i instalacyjnymi. Kluczowe kroki obejmują:

• Zamocowanie wspornika ściennego przy użyciu dostarczonego szablonu.
• Podłączenie instalacji wodnej, gazowej oraz elektrycznej (zasilanie 230V, 50Hz).
• Zapewnienie drożności systemu spalinowego i odpowiedniego dopływu powietrza do spalania.
• Podłączenie przewodu kondensatu do kanalizacji z zachowaniem spadku.

Uruchomienie i ustawienia

Uruchomienie obejmuje napełnienie instalacji grzewczej (ciśnienie 0,8–1,2 bar) oraz odpowietrzenie. Wymagane jest sprawdzenie szczelności instalacji gazowej. Kocioł posiada funkcję automatycznego napełniania, aktywowaną przez odpowiednie ustawienie pokrętła serwisowego. W przypadku pracy w układzie kaskadowym lub ze wspólnym przewodem spalinowym, konieczne jest wprowadzenie współczynnika korekcyjnego w sterowniku.

Konserwacja i czyszczenie

Regularna konserwacja obejmuje:

• Czyszczenie wymiennika ciepła (nie używać szczotek, które mogą uszkodzić powierzchnię).
• Kontrolę i czyszczenie elektrody jonizacyjnej oraz zapłonowej.
• Czyszczenie syfonu kondensatu i napełnienie go wodą przed ponownym uruchomieniem.
• Sprawdzenie szczelności wszystkich połączeń gazowych i wodnych.

Rozwiązywanie problemów

Kody błędów są wyświetlane na panelu sterowania. Typowe usterki obejmują:

• F4: Brak sygnału płomienia (sprawdzić ciśnienie gazu, elektrodę, moduł zapłonowy).
• F9: Zbyt niska prędkość wentylatora (sprawdzić wentylator i okablowanie).
• F2: Zadziałanie ogranicznika temperatury (sprawdzić poziom wody, pompę obiegową).

W przypadku konieczności wymiany części, należy stosować wyłącznie oryginalne podzespoły Viessmann.
