Instrukcja obsługi zasobnika ciepłej wody użytkowej Viessmann Vitocell 100-B
Szybki przewodnik po zasobniku ciepłej wody użytkowej Viessmann Vitocell 100-B. Dowiedz się o instalacji, parametrach technicznych, podłączeniach wężownic oraz wymogach bezpieczeństwa dla modeli CVB i CVBB.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

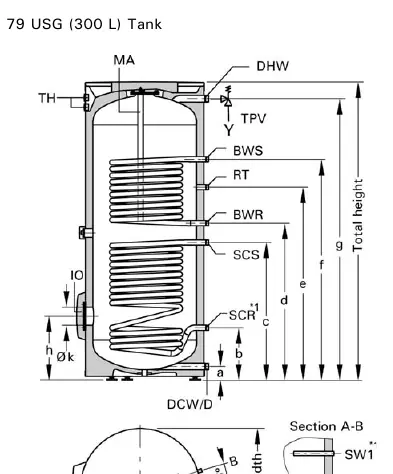

Zasobnik Vitocell 100-B to dwuwężownicowy zbiornik ciepłej wody użytkowej (DHW) przeznaczony do współpracy z kolektorami słonecznymi oraz kotłami grzewczymi. Urządzenie posiada powłokę emaliowaną Ceraprotect oraz anodę magnezową dla ochrony przed korozją. Dokumentacja techniczna obejmuje modele o pojemności 79 USG (300 L) oraz 119 USG (450 L).
Opis urządzenia
Zbiornik wyposażony jest w dwie wężownice grzewcze:
- Górna wężownica: przeznaczona do podłączenia kotła grzewczego lub pompy ciepła.
- Dolna wężownica: przeznaczona do podłączenia kolektorów słonecznych lub pomp ciepła.
Urządzenie posiada wbudowaną izolację termiczną (PUR lub PET) oraz dwa termometry do monitorowania temperatury wody w górnej i środkowej części zbiornika.
Instalacja i podłączenia
Instalacja musi być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi i hydraulicznymi. Kluczowe elementy instalacji obejmują:
- Zawór bezpieczeństwa T&P: Każdy zbiornik musi być wyposażony w zawór temperatury i ciśnienia (T&P) o ciśnieniu 150 psi.
- Czujniki temperatury: Zbiornik posiada wspawane tuleje czujników. W systemach solarnych zaleca się umieszczenie czujnika temperatury zasobnika w powrocie kolektora słonecznego (wymaga kolanka mosiężnego z tuleją czujnika).
- Zawór mieszający: Ze względu na ryzyko poparzenia przy wysokich temperaturach z instalacji solarnej, wymagane jest zainstalowanie zaworu mieszającego ograniczającego temperaturę wody do maksymalnie 140°F (60°C).
- Zabezpieczenie przed przepływem zwrotnym: Jeśli wymagane jest zastosowanie zaworu zwrotnego, zaleca się montaż naczynia wzbiorczego wody użytkowej na wlocie zimnej wody.
Dane techniczne
Zbiornik przystosowany jest do pracy przy maksymalnym ciśnieniu roboczym 150 psig. Woda zasilająca musi być wodą pitną. W przypadku wysokiego stężenia chlorków i siarczanów w wodzie, należy skonsultować się z producentem w celu uzyskania wytycznych.
Bezpieczeństwo i konserwacja
Urządzenie nie jest przeznaczone do instalacji parowych. Regularna konserwacja obejmuje kontrolę anody magnezowej oraz czystości wężownic. Wszelkie modyfikacje lub użycie niezatwierdzonych komponentów może skutkować utratą gwarancji.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Ryzyko poparzenia gorącą wodą z instalacji solarnej
Zainstaluj zawór mieszający (termostatyczny), aby ograniczyć temperaturę wody do maksymalnie 140°F (60°C).
Wymagania dotyczące jakości wody
Woda musi być zdatna do picia. W przypadku wysokiego stężenia chlorków lub siarczanów, skontaktuj się z Viessmann w celu uzyskania wytycznych.
Brak ciepłej wody
Upewnij się, że moc kotła jest równa lub większa od wymaganej dla danego modelu zasobnika oraz sprawdź działanie pompy obiegowej.
Przed użyciem
- Sprawdź, czy dostarczony zawór T&P jest zainstalowany zgodnie z lokalnymi przepisami.
- Upewnij się, że woda zasilająca jest wodą pitną.
- Zainstaluj zawór mieszający, jeśli system jest podłączony do kolektorów słonecznych.
- Sprawdź, czy naczynie wzbiorcze jest zainstalowane, jeśli użyto zaworu zwrotnego.
- Upewnij się, że czujniki temperatury są poprawnie umieszczone w tulejach.
Ilustracje i schematy

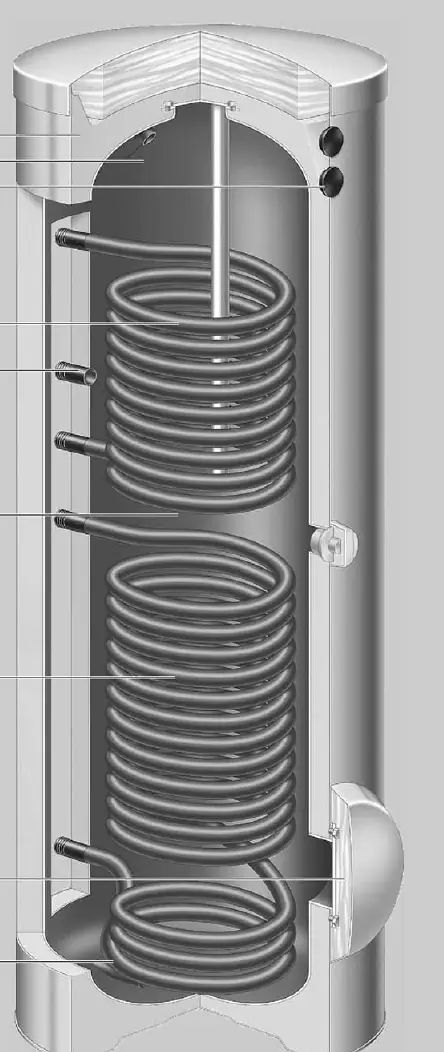

- Schemat przekroju pokazuje umiejscowienie wężownic: górna dla kotła, dolna dla kolektorów słonecznych.

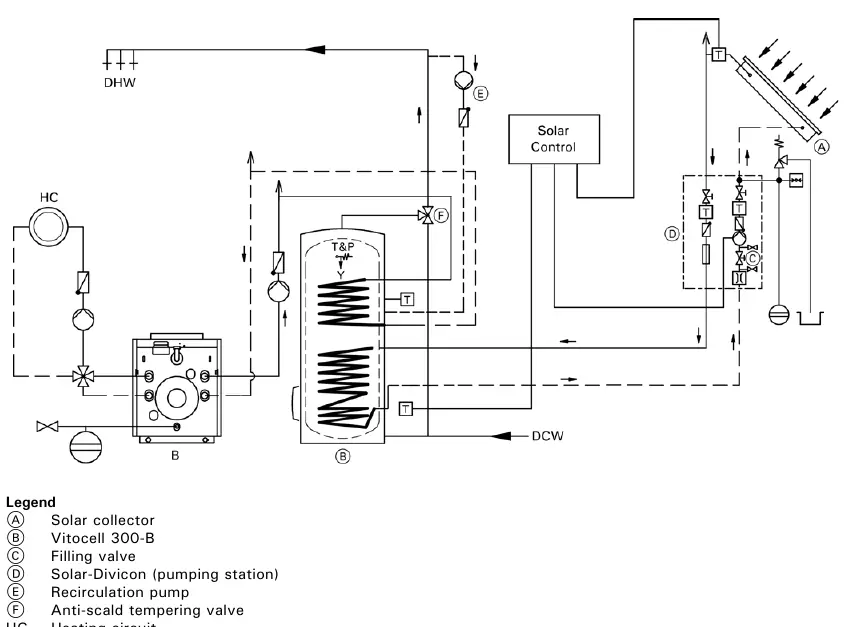

- Schemat instalacji przedstawia poprawne podłączenie zaworów bezpieczeństwa, pomp obiegowych i zaworu mieszającego.
Zgodność modelu
- Wersja zbiornika nie jest odpowiednia do instalacji parowych.
- Wymaga stosowania oryginalnych komponentów Viessmann dla zachowania gwarancji.
