Instrukcja techniczna zasobnika ciepłej wody użytkowej Viessmann Vitocell 100-V CVWC
Szybki przewodnik po instrukcji technicznej zasobnika ciepłej wody użytkowej Viessmann Vitocell 100-V CVWC. Sprawdź dane techniczne, wymiary, schematy połączeń i wytyczne instalacyjne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zasobników ciepłej wody użytkowej (DHW) Viessmann Vitocell 100-V CVWC. Dokument zawiera szczegółowe dane techniczne, wymiary oraz wytyczne dotyczące projektowania systemu i instalacji. Urządzenie jest przeznaczone do współpracy z kotłami grzewczymi i pompami ciepła. Przed przystąpieniem do prac instalacyjnych należy zweryfikować lokalne przepisy budowlane i hydrauliczne.
Opis urządzenia
Vitocell 100-V to pionowy, pośrednio ogrzewany zasobnik ciepłej wody użytkowej o konstrukcji stalowej z emaliowaną powłoką. Kluczowe elementy konstrukcyjne obejmują:
- Anodę prądową zapewniającą ochronę antykorozyjną.
- Wężownicę grzewczą o dużej powierzchni wymiany ciepła, która jest samoodpowietrzająca i samoodwadniająca.
- Izolację termiczną z pianki PUR, minimalizującą straty postojowe.
- Port inspekcyjny i czyszczący.
Dane techniczne
Urządzenie występuje w trzech wariantach pojemności: 53 USG (200 L), 66 USG (250 L) oraz 79 USG (300 L). Wszystkie modele posiadają przyłącza oparte na gwintach 1 cal NPT. Maksymalna temperatura pracy dla zasilania instalacji grzewczej wynosi 120°C, natomiast dla ciepłej wody użytkowej 82°C.
Wytyczne instalacyjne
Instalacja musi być przeprowadzona przez wykwalifikowanego wykonawcę. Kluczowe aspekty montażu:
- Zawór bezpieczeństwa: W zestawie znajduje się zawór temperatury i ciśnienia (T&P) 150 psi. Musi on zostać zainstalowany zgodnie z wymogami lokalnych przepisów.
- Czujniki: Należy używać zacisków czujników w celu zapewnienia bezpieczeństwa operacyjnego. W przypadku systemów solarnych zaleca się umieszczenie czujnika w powrocie kolektora słonecznego.
- Zawór mieszający: Jeśli temperatura wody w zasobniku przekracza 60°C, należy zainstalować zawór termostatyczny (mieszający) w celu ochrony przed poparzeniem.
- Cyrkulacja: Jeśli instalacja nie przewiduje cyrkulacji, należy zaślepić odpowiedni króciec.
Bezpieczeństwo i konserwacja
Woda podgrzewana w zasobniku musi być zdatna do picia. W przypadku wysokiego stężenia chlorków i siarczanów w wodzie, należy skonsultować się z firmą Viessmann w celu uzyskania wytycznych. Niewłaściwa instalacja lub użycie niezatwierdzonych komponentów może skutkować utratą gwarancji.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Ryzyko poparzenia przy wysokiej temperaturze wody
Jeśli temperatura wody w zasobniku przekracza 60°C, należy zainstalować zawór mieszający (termostatyczny) na wyjściu ciepłej wody.
Wysokie stężenie chlorków lub siarczanów w wodzie
Woda musi być zdatna do picia. W przypadku wysokich stężeń tych pierwiastków należy skontaktować się z Viessmann przed instalacją.
Niewłaściwe działanie czujnika temperatury
Upewnij się, że używasz zacisku sprężynowego, aby zapewnić prawidłowy kontakt czujnika z tuleją ze stali nierdzewnej.
Przed użyciem
- Sprawdź, czy wybrany model (200L, 250L lub 300L) odpowiada zapotrzebowaniu systemu.
- Zweryfikuj, czy instalacja hydrauliczna posiada wymagane zawory odcinające i zwrotne.
- Upewnij się, że w systemie zainstalowano naczynie wzbiorcze, jeśli wymagają tego lokalne przepisy.
- Sprawdź, czy zawór bezpieczeństwa (T&P) jest zainstalowany zgodnie z lokalnymi kodami.
- Upewnij się, że wszystkie przyłącza (1 cal NPT) są poprawnie uszczelnione.
Parametry w praktyce
- Maksymalna temperatura pracy
- 120°C dla zasilania instalacji grzewczej, 82°C dla ciepłej wody użytkowej.
Ilustracje i schematy

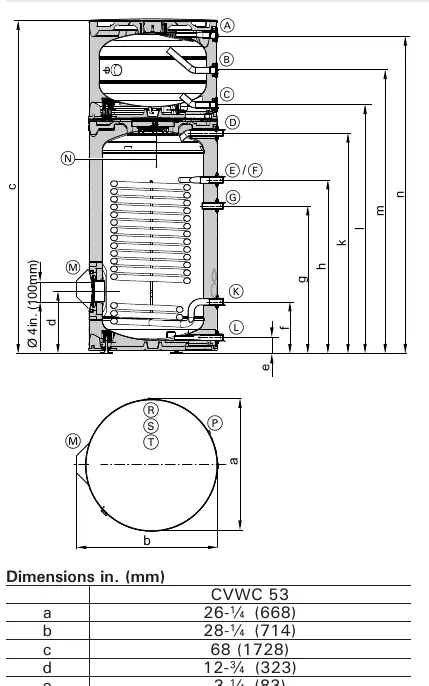

- Przekrój zbiornika pokazuje anodę prądową, wężownicę grzewczą, izolację piankową oraz port inspekcyjny.

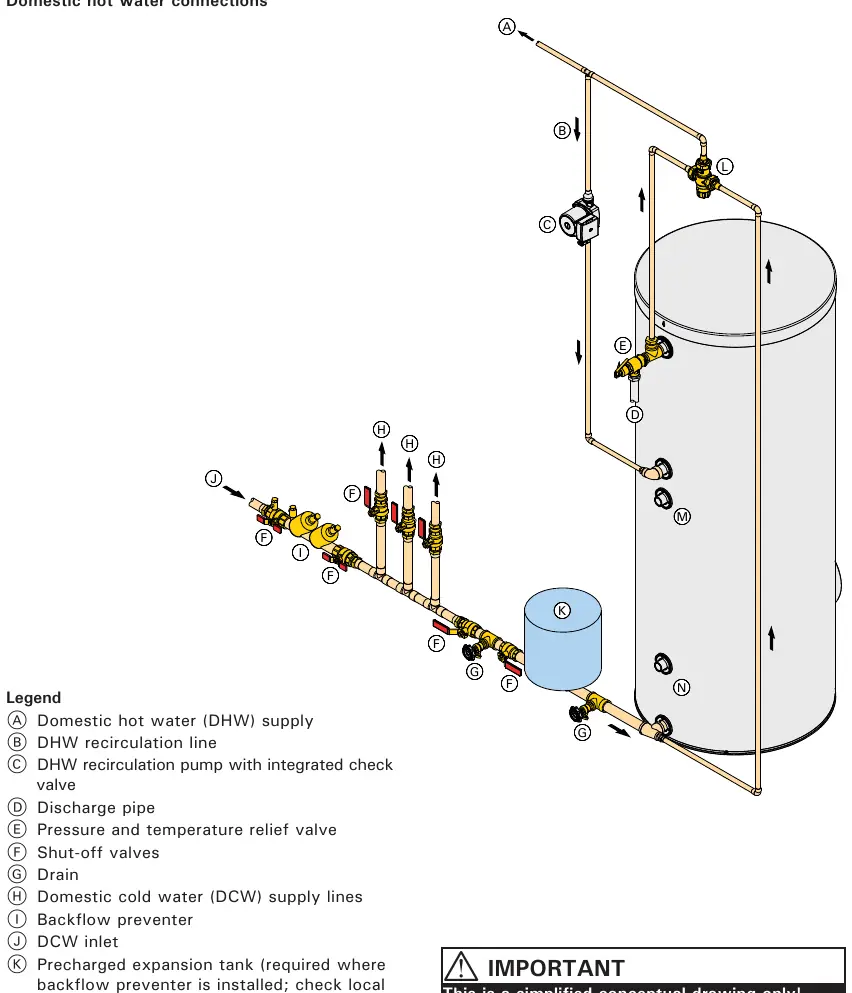

- Schemat instalacji przedstawia poprawne podłączenie zasilania, powrotu, cyrkulacji oraz zaworów bezpieczeństwa.
Zgodność modelu
- Zasobnik nie jest przeznaczony do systemów ogrzewania parowego.
- Wymagana jest woda o jakości wody pitnej.
- W instalacjach wielozasobnikowych zaleca się montaż dodatkowego ogranicznika temperatury.
