Instrukcja obsługi lampy ściennej LED Artika 21OUT-C7-PMB
Szybki przewodnik instalacji i obsługi lampy ściennej LED Artika 21OUT-C7-PMB. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i zadbać o szczelność instalacji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedurę montażu lampy ściennej LED Artika, w tym podłączenie przewodów, wymagane narzędzia oraz zasady bezpieczeństwa. str. 3, 6, 7, 8
Najważniejsze czynności
- Wyłącz zasilanie przed montażem str. 4
- Zastosuj uszczelniacz po montażu str. 8
Pierwsze uruchomienie
- Upewnij się, że zasilanie jest wyłączone, zamontuj wspornik, podłącz przewody zgodnie z kolorami, zamocuj lampę i nałóż uszczelniacz. str. 6, 7, 8
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Minimalny odstęp | 1,2 m | Wymagana wolna przestrzeń | str. 5 |
Gdzie szukać w PDF
- Instrukcja montażu str. 3, 6, 7, 8
- Bezpieczeństwo str. 4
- Gwarancja str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi lampy ściennej LED Artika (modele 21OUT-C7-PMB oraz 21OUT-C7-PSS). Produkt przeznaczony jest do użytku wewnątrz i na zewnątrz pomieszczeń. Ze względów bezpieczeństwa zaleca się, aby instalacja została przeprowadzona przez wykwalifikowanego elektryka, zgodnie z lokalnymi przepisami budowlanymi.

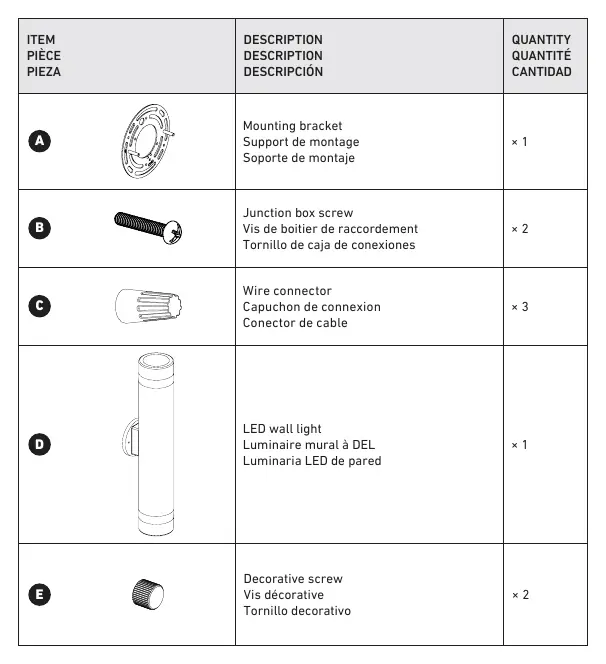

Elementy zestawu
- Wspornik montażowy
- Śruby do puszki elektrycznej (2 szt.)
- Złącza przewodów (3 szt.)
- Lampa ścienna LED
- Śruby dekoracyjne (2 szt.)
Do montażu wymagane są: śrubokręt oraz uszczelniacz.
Wymagania instalacyjne
Przed przystąpieniem do montażu należy upewnić się, że zasilanie elektryczne zostało wyłączone na głównym panelu (bezpiecznik). Należy zachować minimalny odstęp 1,2 m (4 stopy) od podłoża lub przeszkód.
Instrukcja montażu
- Montaż wspornika: Przymocuj wspornik montażowy do puszki elektrycznej za pomocą dołączonych śrub.
- Podłączenie przewodów: Połącz przewody lampy z przewodami instalacji elektrycznej za pomocą złączy:
- Czarny (L) do czarnego (L)
- Biały (N) do białego (N)
- Uziemienie (G) do uziemienia (G)
- Mocowanie lampy: Zamocuj lampę na wsporniku i zabezpiecz ją śrubami dekoracyjnymi.
- Uszczelnienie: Nałóż uszczelniacz wokół podstawy lampy, aby zapewnić szczelność instalacji.
Konserwacja i gwarancja
Produkt objęty jest 5-letnią ograniczoną gwarancją na wady fabryczne przy użytku domowym. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwej instalacji, użycia środków chemicznych do czyszczenia lub normalnego zużycia. W przypadku problemów należy skontaktować się z obsługą klienta Artika.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź poprawność połączeń przewodów w złączach oraz upewnij się, że bezpiecznik na panelu głównym jest włączony.
Woda dostaje się do wnętrza lampy
Upewnij się, że uszczelniacz został poprawnie nałożony wokół podstawy lampy zgodnie z instrukcją.
Przed użyciem
- Wyłącz zasilanie na głównym panelu elektrycznym
- Przygotuj śrubokręt i uszczelniacz
- Sprawdź, czy posiadasz wszystkie elementy zestawu
- Upewnij się, że miejsce montażu zapewnia min. 1,2 m odstępu
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Minimalny odstęp
- Wymagana wolna przestrzeń 1,2 m (4 stopy) od podłoża lub przeszkód
Ilustracje i schematy

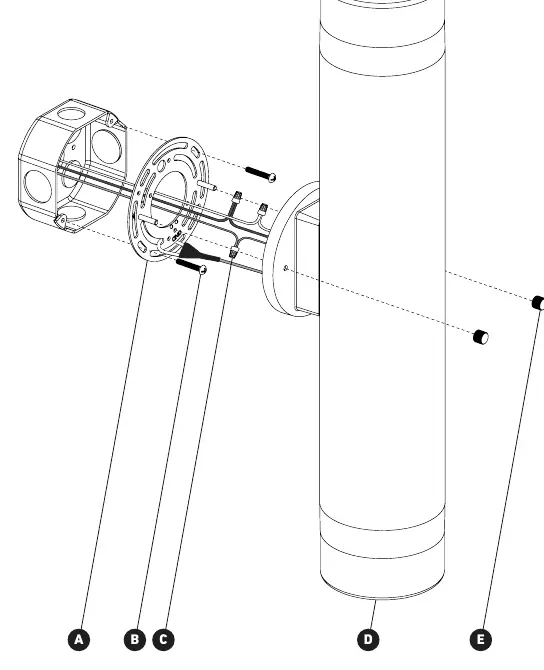

- Schemat montażu wspornika do puszki elektrycznej
- Schemat podłączenia przewodów: czarny (L), biały (N), uziemienie (G)
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz i na zewnątrz
- Wymagana instalacja przez wykwalifikowanego elektryka w niektórych regionach
