Instrukcja obsługi lampy sufitowej LED Artika 15FM-CF5C-HD2BL
Szybki przewodnik instalacji i obsługi lampy sufitowej LED Artika 15FM-CF5C-HD2BL. Dowiedz się, jak zamontować oprawę, podłączyć przewody oraz zmienić temperaturę barwową światła.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i obsługi lampy sufitowej LED Artika 15FM-CF5C-HD2BL. Produkt przeznaczony jest wyłącznie do użytku wewnętrznego w budynkach mieszkalnych. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne na panelu bezpieczników. Zaleca się, aby montaż został przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.

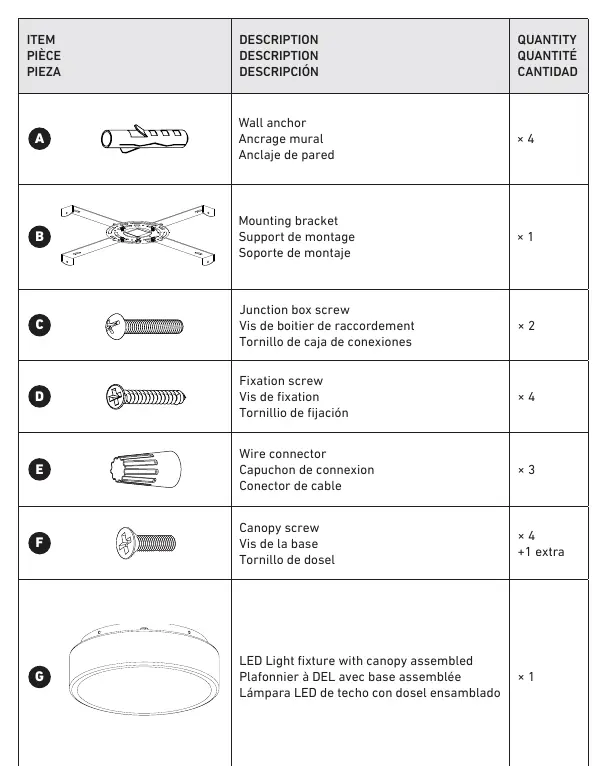

Opis urządzenia i zawartość zestawu
W skład zestawu wchodzą:
- Lampa LED z zamontowaną bazą (G)
- Wspornik montażowy (B)
- Kotwy ścienne (A) x4
- Śruby do puszki przyłączeniowej (C) x2
- Śruby mocujące (D) x4
- Złącza przewodów (E) x3
- Śruby do podstawy (F) x4 (+1 zapasowa)
Instalacja krok po kroku
- Przygotowanie: Upewnij się, że posiadasz śrubokręt, wiertarkę oraz wiertło 6,5 mm (1/4 cala). Wyłącz zasilanie.
- Montaż wspornika: Przyłóż wspornik montażowy (B) do sufitu, zaznacz miejsca otworów ołówkiem, wywierć otwory i zamontuj wspornik za pomocą kotew (A) i śrub (D).
- Podłączenie przewodów: Połącz przewody lampy z przewodami instalacji domowej za pomocą złączy (E).
- Finalizacja: Przymocuj lampę do wspornika za pomocą śrub (F).
Podłączenie elektryczne
Podczas podłączania przewodów należy zachować następującą kolejność:
- Biały (N): Połącz biały przewód lampy z białym przewodem neutralnym instalacji.
- Czarny (L): Połącz czarny przewód lampy z czarnym przewodem fazowym instalacji.
- Uziemienie (G): Połącz przewód uziemienia lampy z przewodem uziemienia instalacji.
Technologia zmiany barwy światła
Lampa wyposażona jest w funkcję wyboru temperatury barwowej (Selectable White Technology). Na obudowie lampy znajduje się przełącznik, który pozwala na wybór jednej z pięciu barw światła w zakresie od 2700K (ciepła) do 5000K (zimna). Przed montażem upewnij się, że wybrana barwa odpowiada Twoim preferencjom.
Bezpieczeństwo i konserwacja
Jeśli używasz ściemniacza, musi on być kompatybilny z oświetleniem LED. Nie używaj lampy na zewnątrz. W przypadku problemów lub pytań dotyczących gwarancji, skontaktuj się z Artika For Living Inc. pod adresem [email protected] lub numerem telefonu 1-866-661-9606.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone na panelu bezpieczników oraz czy wszystkie przewody są poprawnie i pewnie połączone w złączach.
Migotanie światła przy użyciu ściemniacza
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z technologią LED.
Przed użyciem
- Wyłącz zasilanie główne na panelu bezpieczników
- Przygotuj śrubokręt, wiertarkę i wiertło 6,5 mm (1/4 cala)
- Sprawdź zawartość zestawu (wspornik, śruby, złącza)
- Upewnij się, że miejsce montażu jest wewnątrz pomieszczenia
Parametry w praktyce
- Selectable White
- Możliwość wyboru temperatury barwowej światła w zakresie 2700K - 5000K za pomocą przełącznika na obudowie.
- Residential use only
- Produkt przeznaczony wyłącznie do użytku domowego wewnątrz pomieszczeń.
Ilustracje i schematy
- Schemat pokazuje montaż wspornika do puszki przyłączeniowej

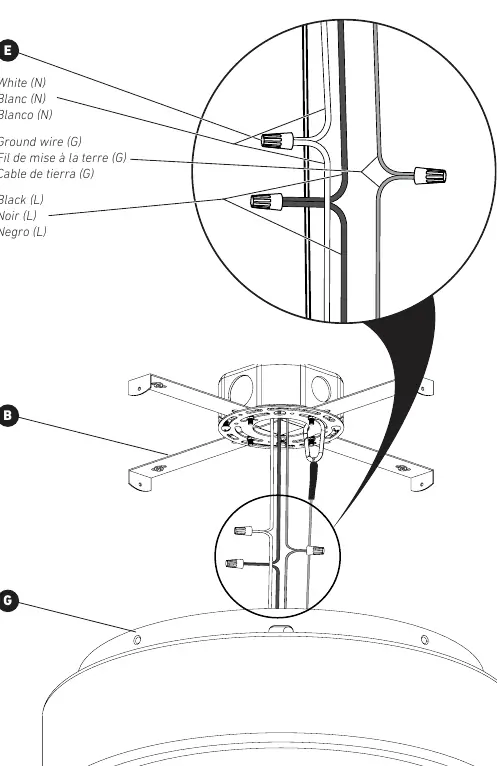

- Schemat połączeń przewodów: biały do białego (N), czarny do czarnego (L), uziemienie do uziemienia (G)
Zgodność modelu
- Wymaga ściemniacza kompatybilnego z technologią LED
- Tylko do użytku wewnątrz pomieszczeń
